Компактный укладчик фанерный
Компактный присасывающий штабелер для фанеры — это легкое решение для автоматизации, разработанное для клиентов, которые имеют ограниченную площадь, но которым необходимо повысить эффективность штабелирования. Общая ширина машины соответствует ширине стандартного роликового конвейера, занимая минимальную площадь всего 6 квадратных метров, и может напрямую заменить станцию ручного штабелирования. В оборудовании используется интегрированная конструкция всасывающего портала, объединяющая создание вакуума, захват всасывания, подъем и горизонтальное перемещение в одном блоке, что позволяет избежать использования сложных трубопроводов и кабелей отдельных систем.
1. Чрезвычайно компактная конструкция: длина машины ≤3 м, ширина ≤2 м, регулируемая высота установки. Легко проходит через стандартные двери мастерской; мобильные ролики опционально.
2. Эффективная система всасывания: встроенный высокоскоростной пластинчато-роторный вакуумный насос (или энергосберегающий вакуумный генератор) в сочетании с 4–8 независимыми присосками. Максимальная эффективная сила всасывания 120 кг (достаточно для захвата одного листа фанеры).
3. Адаптивный захват: присоски имеют гибкий буферный механизм, который адаптируется к небольшой деформации панели или неравномерной толщине (5–30 мм), не повреждая поверхность панели.
4. Простое управление: цветной сенсорный экран с китайским/английским интерфейсом. 3 предустановленных общих режима укладки (стопка с выравниванием по одному листу, стопка с попеременным поворотом, стопка с подсчетом) — запуск одной кнопкой.
5. Быстрая установка и ввод в эксплуатацию: Предварительная сборка на заводе. На месте необходимо только подключить питание и сжатый воздух (для сброса вакуума). Готовность к производству в течение 2 часов.
6. Безопасность и экономичность: стандартная световая завеса, сигнализация низкого уровня всасывания, низкий уровень шума (<75 дБ), энергопотребление составляет всего 1/3 от показателей больших штабелеров.
После того, как фанера достигает места штабелирования вручную или через верхний роликовый конвейер, оператор нажимает кнопку запуска или срабатывает автоматический индукционный переключатель. Всасывающий портал опускается, чашки соприкасаются с поверхностью панели, и вакуумная система создает отрицательное давление. При достижении заданного значения портал поднимается и перемещается горизонтально над штабелирующим поддоном. Вакуум сбрасывается, панель опускается, и портал возвращается в положение ожидания, завершая один цикл штабелирования. Время цикла составляет примерно 12–15 секунд на лист.

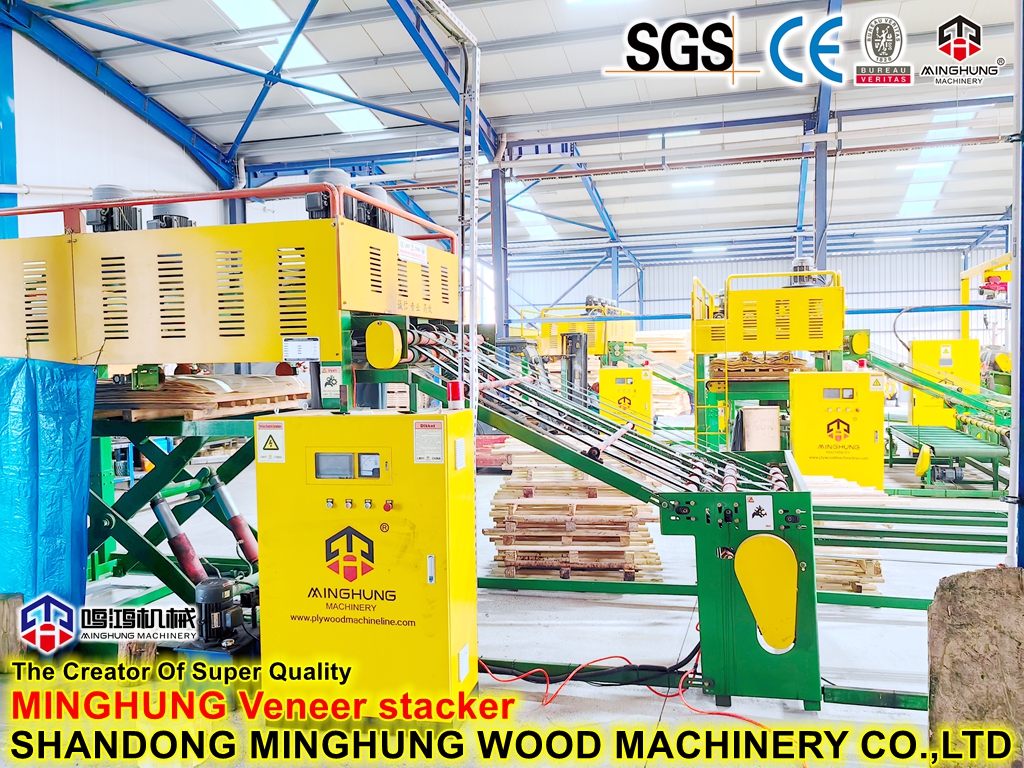

Имя | 4-футовый укладчик шпона |
модель | МХ-ВС127А |
режим подъема | гидравлический подъемник * 3 кВт * 1 комплект |
двигатель вентилятора | 5,5 кВт*2 шт. |
приводной двигатель | 3кВт*2шт |
пресс-двигатель для шпона | 2,2 кВт*1 шт. |
конвейер для отходов шпона | 2,2 кВт*1 шт. |
полная мощность | 25 кВт |
размер шпона | 900-1300*600-1300мм |
толщина | <3,6 мм |
общий вес | 2,5 т |
размер | 5500*2000*2750мм |
Паллетирование готовой продукции на небольших фанерных заводах
Укладка после резки многослойной доски
Автоматическое штабелирование в лабораториях или на линиях отбора проб
Временная укладка мебельных щитов
Мы являемся китайским заводом Shandong MINGHUNG Wood Based Panel Machinery Co., Ltd и производителем полных комплектов оборудования для обработки фанеры и оборудования для облицовки шпоном.

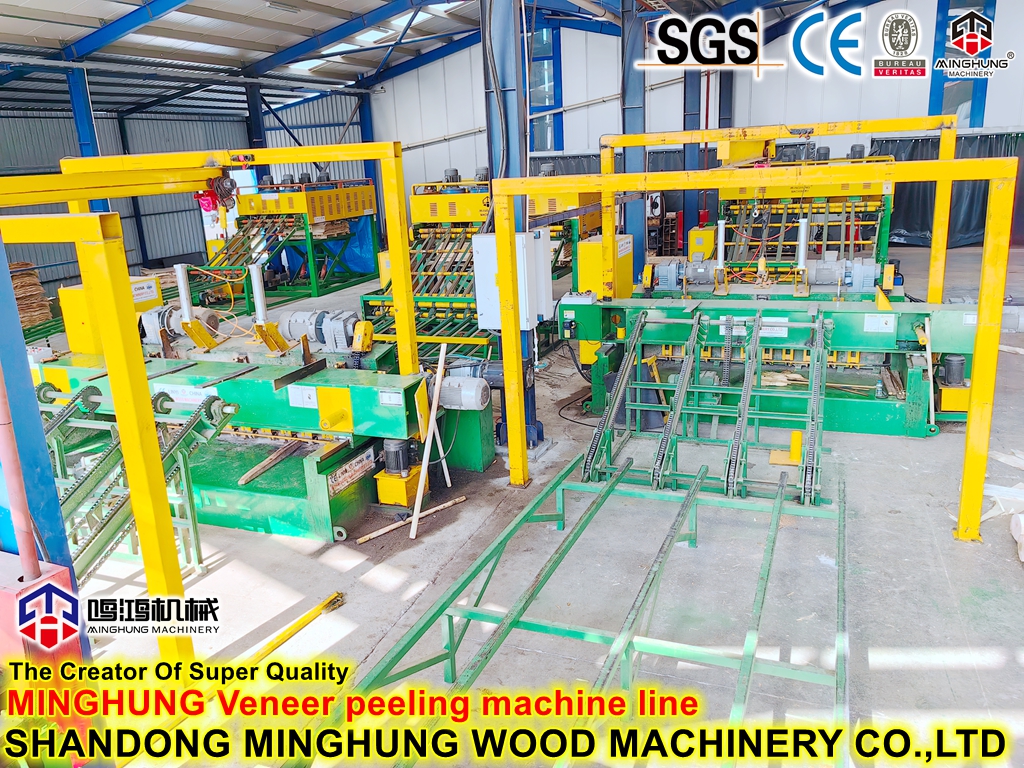

Машины включают в себя: производственная линия шпона (журнал дебакер, шпона, машина для пилинга, логический погрузчик, автоматический укладчик) ， точилка для лезвия, шпоновая шпона, машина для сушилки для винере (сушилка для виниров, сушилка для сетки винерея, машина для нагрузки на громком приклеивание, машина для нагрузки на громкой машине, машина для нагрузки на фрейлинг-насадка, нагрузка на фрейлинг-насадка, нагрузка на эрифруж для нагрузки на эрифру, машина для нагрузки на фрейлинг-насадка, нагрузка на эрифру. и калибрующая машина, фанерная машина, подъемный стол и так далее.
