I. Принципы основной настройки
1.1 Модульная механическая архитектура
Установленные ширины единицы: стандартные 500-миллиметровые модули собираются через гидравлические фиксирующие штифты (± 0,05 мм точность).
Бесплатные суставы платенов: лазерная сварка + полировка плазмы (RA≤0,8 мкм).
1.2 Адаптивная гидравлическая система
Увеличение ширины | Дополнительные цилиндры | Управление единообразием |
За 1 метр | 4–6 цилиндров | Давление на краю + 15% + обратная связь с закрытым контуром |
> 3,5 метра | 8 цилиндров/метр | Вторичные клапаны давления (<50 мс ответ) |
1.3 Термическое управление
Зональное отопление:
Центр: 180–220 ° C.
Кренки: +10–20 ° C Компенсация
Контроль расширения :
Предварительно каминные пластины (0,1–0,3 мм/м арка)
Низкоэкспрессионные чугунные рамы (CTE 1,2 × 10⁻⁶/K)
2. Ключевые технологии
2.1 Устранение эффекта края
Физические решения:
Пробирки нагревания с двумя плотностью (края: ≤80 мм расстояние)
Расширенные крылья Platen (гидравлический, +100 мм)
Системы управления:
Инфракрасная термография (разрешение 0,5 ° C) → Регулировка температуры динамического края
Массив датчика давления (1 датчик/200 мм) → компенсация адаптивного давления
2.2 Обеспечение динамической жесткости

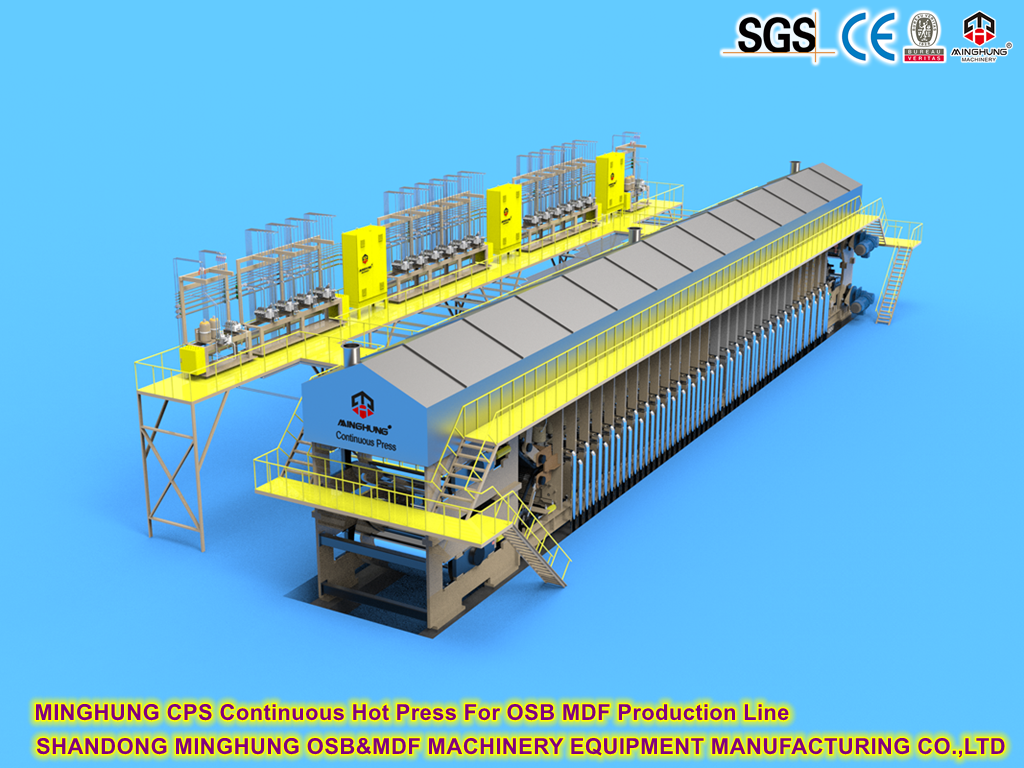

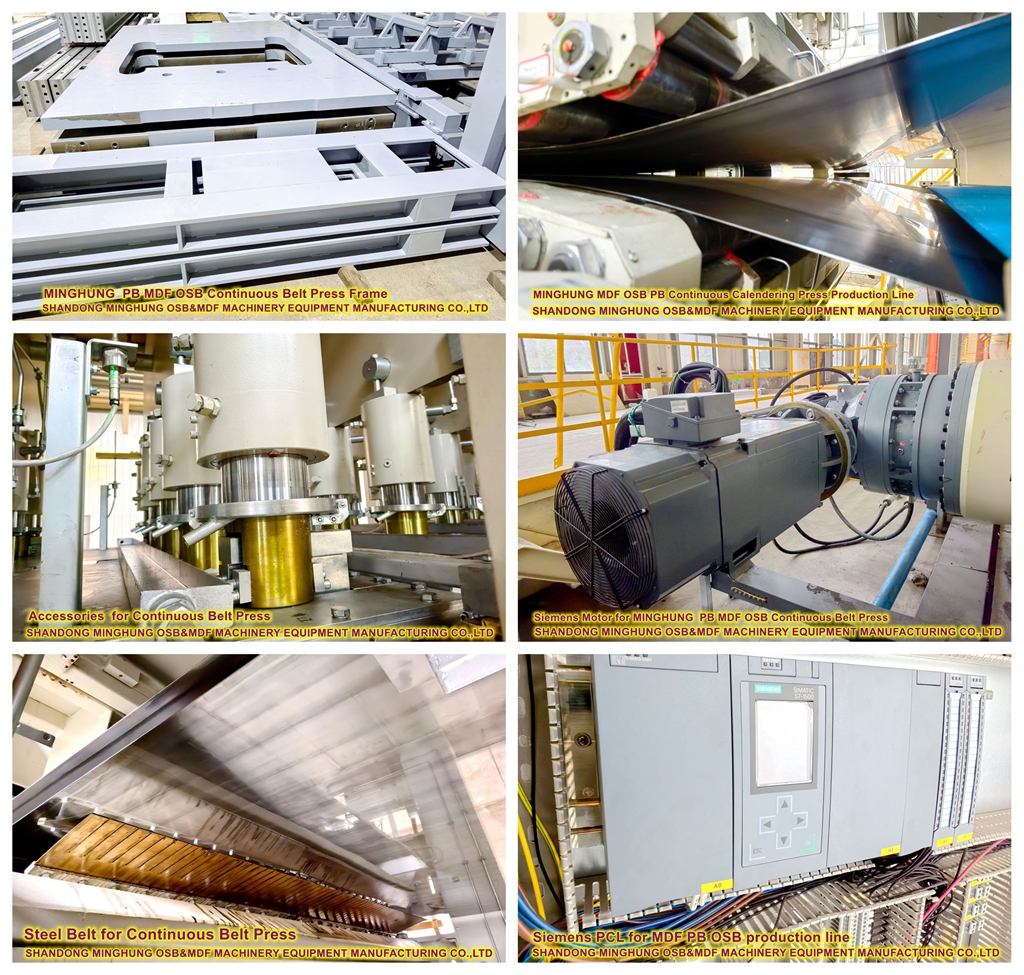

Структурные улучшения:
Компонент | Усиление широкой версии |
Основной кадр | Коробка сталь +40% внутренних ребер |
Platen поддерживает | Вольфрамовый карбид, покрытые направляющими |
Подавление вибрации:
Активное демпфирование (диапазон частот 0–50 Гц)
Контроль натяжения ремня (± 1% точность)

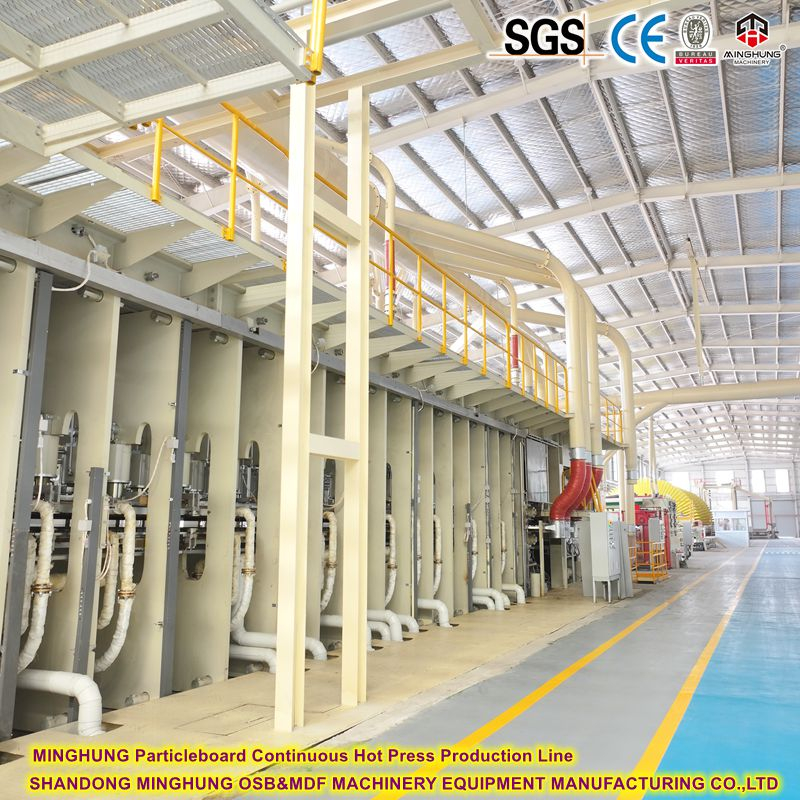

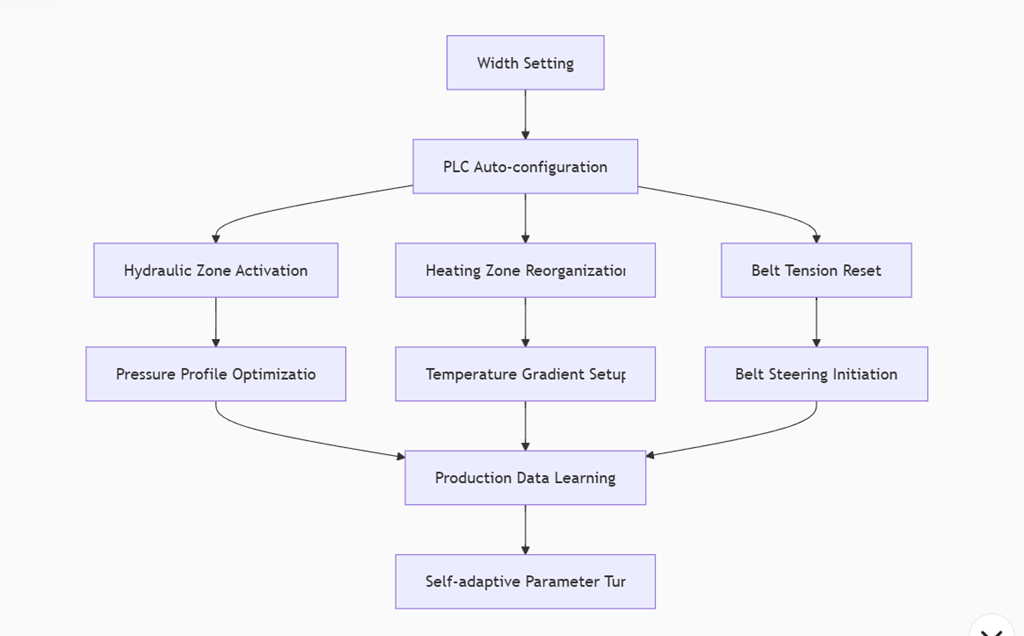

2.3 Интеллектуальная логика управления
3. Проверка настройки
3.1 Сравнение производительности (2,8 м против 4,2 м Пресс)
Показатель | 2,8M Пресс | 4,2 м Пресс | Техническая дифференциация |
Изменение плотности | ± 3% | ± 4,5% | +12 края цилиндров |
Толерантность к толщине | ± 0,15 мм | ± 0,22 мм | Усиленная рама + лазерные датчики |
Warpage | ≤0,8 мм/м | ≤1,2 мм/м | Контроль температуры края ± 1,5 ° C |
Увеличение емкости | Базовый уровень | 0.5 | Максимум Скорость ремня 110 м/мин |
3.2 Случаи реализации
Линия узкой ширины (1,2 м):
Приложение: R & D Lab/Специальные доски
Ключевая технология: система быстрого изменения (переключатель ширины 45 минут)
Очень широкая линия (4,5 м):
Применение: структурные панели для строительства
Инновации: разделенные пластины (разрыв в расширении 10 мм)
4. Рабочий процесс настройки
Анализ требований-> технико-обоснованное исследование- > Модульная конфигурация-> Критическое обновление компонентов- > Программирование системы управления- > f [Заводская предварительная сборка- > В эксплуатацию на месте- > Настройка параметров процесса- > Принятие производства
