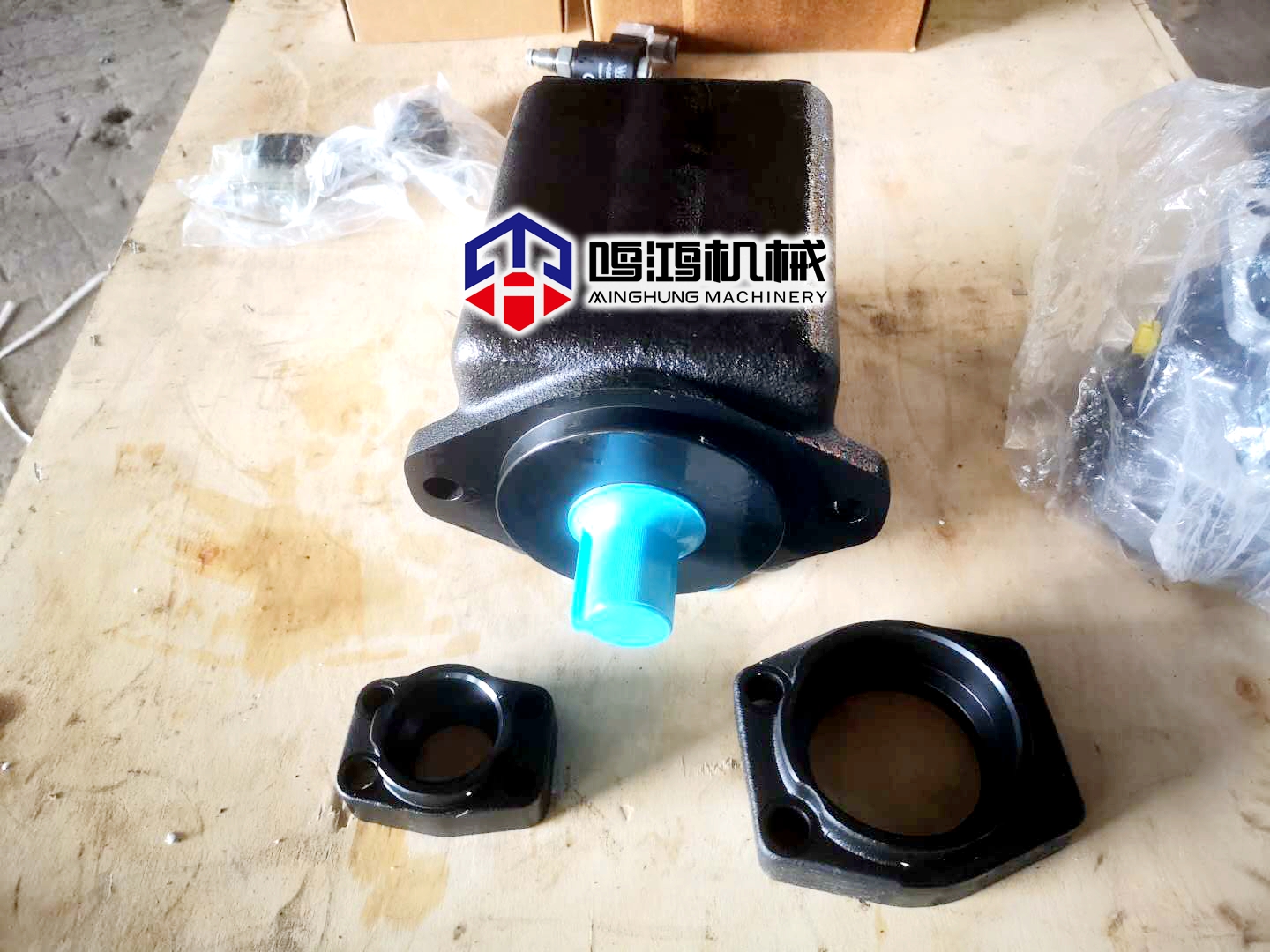

Насос низкого давления для гидравлической станции фанерного станка
Принцип работы лопастного насоса одностороннего действия и лопастного насоса двойного действия.
Плунжерный насос, гидравлический насос, пропорциональный клапан
Гидравлический насос
Количественные насосы: лопастные насосы, радиально-поршневые насосы, шестеренчатые насосы.Переменный насос: лопастной насос, аксиально-поршневой насос, насос с пропорциональным управлением, несколько насосов, ручной насос, взрывозащищенный насос Atex.
Гидравлический цилиндр с сервоприводом, стандартный цилиндр, гидроцилиндр, взрывозащищенный цилиндр, цилиндр из нержавеющей стали.
Обычный клапан и модульный клапан, предохранительный клапан, пилотный клапан, двухступенчатый электромагнитный клапан, предохранительный клапан, двухпозиционное управление, пневматический распределитель, гидравлический распределитель
1. Принцип работы лопастного насоса одностороннего действия.
Насос состоит из ротора 1, статора 2, лопастей 3, маслораспределительной пластины и торцевой крышки.Внутренняя поверхность статора представляет собой цилиндрическое отверстие.Между ротором и статором имеется эксцентриситет.Лопасти могут гибко скользить в пазах ротора.Под действием центробежной силы при вращении ротора и давления масла на основание лопасти верхняя часть лопасти плотно прилегает к внутренней поверхности статора, поэтому две соседние лопасти, маслораспределительная пластина, статор а ротор образован герметичной рабочей полостью.При вращении ротора против часовой стрелки лопасти в правой части рисунка выдвигаются наружу, а объем герметичной рабочей камеры постепенно увеличивается, создавая вакуум, поэтому масло всасывается через отверстие для всасывания масла 6 и верхнее окно маслораспределительная пластина 5. А в левой части рисунка.Лопатки отводятся внутрь, объем уплотняемой полости постепенно уменьшается, а масло, находящееся в уплотненной полости, выдавливается через другое окно маслораспределительной тарелки и штуцер 1 нагнетания масла и выводится в систему.Такой насос всасывает и нагнетает масло один раз в процессе одного оборота ротора, поэтому его называют насосом одностороннего действия.Ротор подвергается радиальной гидравлической неуравновешенной силе, поэтому его также называют неуравновешенным насосом, а нагрузка на его подшипники относительно велика.Рабочий объем насоса можно изменить, изменив эксцентриситет между статором и ротором, поэтому этот тип насоса является регулируемым насосом.
2. Принцип работы лопастного насоса двойного действия.
Принцип его работы аналогичен лопастному насосу одностороннего действия.Отличие состоит в том, что поверхность статора состоит из восьми частей двух дуг большого радиуса, двух дуг малого радиуса и четырех переходных кривых, а статор и ротор концентричны..В случае, когда на рисунке ротор вращается по часовой стрелке, объем герметичной рабочей камеры постепенно увеличивается в левом верхнем и правом нижнем углах, что является областью всасывания масла, и постепенно уменьшается в левом нижнем и правом верхнем углах, что площадь давления масла;область всасывания масла Между областью давления масла находится участок области масляного уплотнения, и они разделены.Ротор этого насоса делает один оборот, каждая герметичная рабочая камера дважды совершает всасывание масла и давление масла, поэтому он называется лопастным насосом двойного действия.Две зоны всасывания и две зоны давления насоса радиально симметричны, а гидравлическое давление, действующее на ротор, радиально уравновешено, поэтому его также называют сбалансированным лопастным насосом.
Мгновенный поток лопастного насоса двойного действия является пульсирующим, а скорость пульсации мала, когда количество лопастей кратно 4. По этой причине количество лопастей лопастного насоса двойного действия обычно составляет 12 или 16. .
