Высокая точность и качество: система ЧПУ гарантирует минимальное изменение толщины и обеспечивает гладкую, плоскую поверхность шпона.
Высокая производительность: конструкция без шпинделя позволяет получить окончательный диаметр сердцевины после лущения менее 50 мм, что значительно экономит ценные древесные ресурсы.
Широкая адаптируемость: он может чистить как круглые бревна небольшого диаметра (обычно до 300 мм в диаметре), так и повторно обрабатывать остатки стержней от больших токарных станков шпиндельного типа, максимально увеличивая использование древесины.
Автоматизация и высокая эффективность: он поддерживает полностью автоматизированную работу, обеспечивает высокую эффективность очистки и эффективно снижает затраты на рабочую силу.
Стабильная производительность: прочная конструкция конструкции обеспечивает надежную работу, простоту обслуживания и длительный срок службы.
Основные структурные компоненты
1.1 Высокоточный фрикционный привод и система подачи

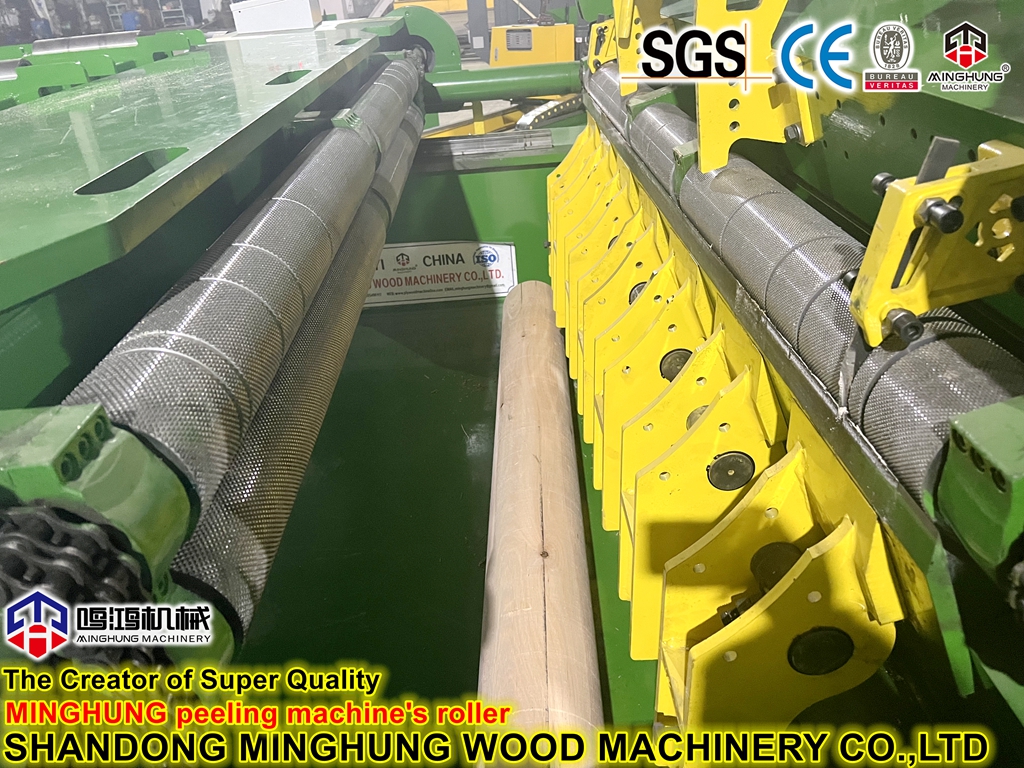

Это сердцевина, которая обеспечивает «безверетневую» очистку. Система обычно состоит из системы с двумя роликами (подающие/приводные ролики) и одиночного ролика (прижимной ролик), расположенных в форме треугольника.
Система с двумя роликами: два приводных ролика из легированной стали большого диаметра. Их поверхности часто покрыты износостойкой резиной со специальной текстурой или имеют накатку, обеспечивающую мощную движущую силу трения, отвечающую за захват и вращение бревна или стержня.
Система с одним роликом: расположена над или сбоку от сдвоенных роликов. Он применяет регулируемое давление с помощью гидравлического или сервопривода для стабилизации бревна относительно двойных роликов, образуя трехточечную опору, которая предотвращает подпрыгивание или скольжение бревна во время лущения.
Преимущество: эта конструкция полностью исключает повреждения и ограничения традиционных шпинделей на концах бревен, позволяя лущение до гораздо меньшего конечного диаметра сердцевины (может быть менее 50 мм), что значительно повышает выход древесины.
1.2 Прецизионная система резки с ЧПУ
Это привод, обеспечивающий точность толщины шпона.
Узел каретки инструмента повышенной жесткости: изготовлен из прочного чугуна или сварной стали, оснащен прецизионными линейными направляющими и шариковым винтом. Вся каретка движется с исключительной плавностью по направляющим, приводимым в движение серводвигателем.
Нож для пилинга и носовая планка в сборе:
Нож для очистки: установлен на прочном держателе для инструментов. Лезвие изготовлено из специальной легированной инструментальной стали, сменное и оснащено прецизионным механизмом микрорегулировки для установки начального угла резания.
Носовая планка с ЧПУ: важное устройство. Установленный параллельно ножу, он управляется независимым серводвигателем. Во время лущения он может динамично и точно регулировать зазор относительно ножа в зависимости от диаметра бревна и заданной степени сжатия, тем самым контролируя глубину проверок на обратной стороне шпона и улучшая качество и гибкость поверхности.
1.3 Интеллектуальная система обнаружения и управления с ЧПУ
Мозг и нервный центр машины.

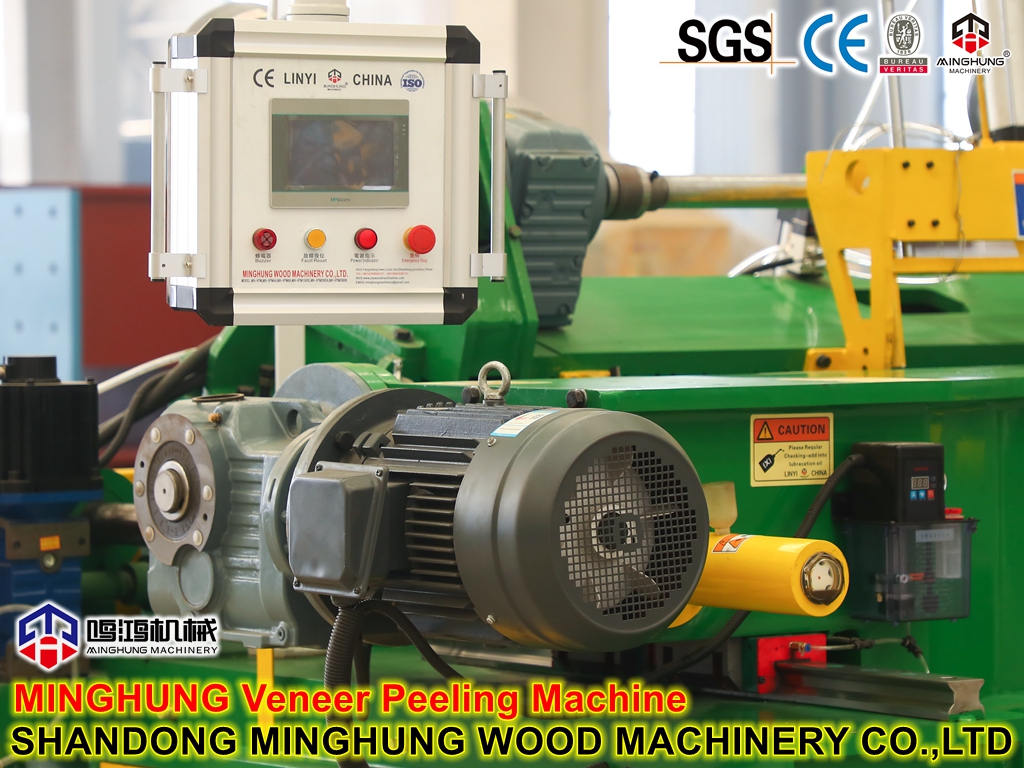

Основной контроллер: обычно используются всемирно известные бренды (например, Siemens, Fanuc) или высокопроизводительные промышленные ПЛК, на которых работает специальное программное обеспечение для управления отслаиванием.
Обнаружение диаметра в реальном времени: использует лазерные датчики или энкодеры высокого разрешения для непрерывного измерения мгновенного диаметра бревна в режиме реального времени, передавая данные обратно в систему управления.
Сервоуправление с замкнутым контуром: на основе диаметра в реальном времени, заданной толщины шпона и моделей кривой лущения система динамически рассчитывает и дает команду серводвигателю каретки инструмента регулировать скорость подачи, достигая «постоянной окружной скорости» или «постоянной толщины» лущения. Это обеспечивает постоянную толщину от целого бревна до небольшой сердцевины.
1.4 Основание для тяжелых условий эксплуатации и вспомогательные системы
Прочная основа машины: монолитная, сверхпрочная стальная конструкция, снимающая напряжения, обеспечивающая сохранение геометрической точности всех движущихся компонентов при высоких нагрузках в течение длительного времени и подавляющая вибрацию.
Гидравлическая/пневматическая система: обеспечивает мощность для таких действий, как подъем/опускание прижимного ролика и быстрый втягивание каретки инструмента, обеспечивая быстрый отклик и стабильное давление.
Автоматическая шлифовальная машина для ножей (опция): встроенная в машину, она может автоматически затачивать лущильный нож во время производственных интервалов, поддерживая постоянную остроту кромки, чтобы обеспечить стабильное качество шпона и продлить срок службы лезвия.
