Принцип ротационной резки шпона ？Отслаивание шпона
Пилинг шпона в основном используется для производства шпона, который представляет собой тонкий лист древесины одинаковой толщины и является основным сырьем для фанеры.Ротационная резка в основном используется для производства тонкого или среднего шпона.высокая производительность
Кривая вращения шпона (вращательная кинематика)
Во время лущения древесины основным движением является вращательное движение сегмента древесины, а движением подачи является линейное движение вращающегося ножа с постоянной скоростью.
Для получения непрерывной полосы шпона одинаковой толщины требуется, чтобы вращательное движение деревянного сегмента и линейное движение вращающегося ножа сохраняли строгую кинематическую зависимость во время вращательного резания, чтобы гарантировать, что толщина шпона равна подаче на оборот.

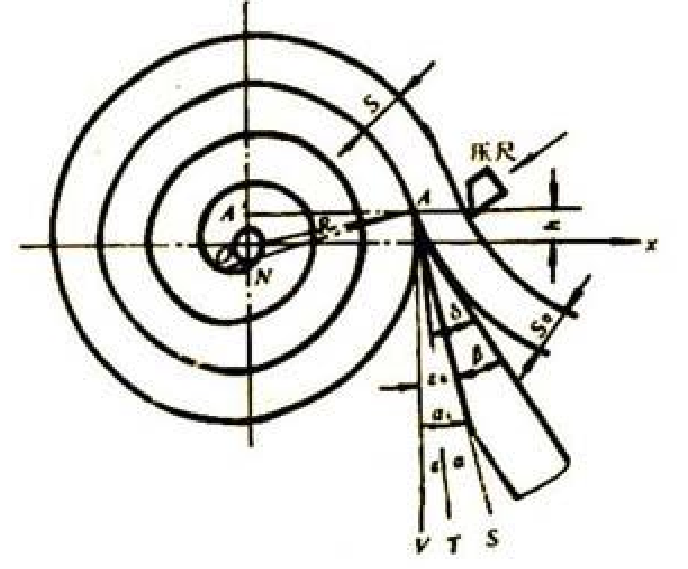

кривая отслаивания шпона
Уравнение полярных координат: (инструмент перемещается из точки A в точку A')
Ф=ωt
(ω- угловая скорость вращения деревянного сегмента ω = 2πn/60 ; n- угловая скорость возврата деревянного сегмента об/мин; t- время )
Горизонтальное направление: x＝Vf*t (Vf——скорость подачи вращающегося ножа мм/с
Vf=S×n/60 S—толщина шпона мм)
X=Vf*t=S*n/60*Ф/ω=S*n/60*Ф/2πn/60
=S/2π*Ф
=а*Ф
Из треугольника получаем:
R2=a2Ф2+h2
куда:
R——Мгновенный радиус сегмента дерева (мм)
a—— Расстояние в полярной нормали или радиус базовой окружности эвольвенты (мм) a=S/2π
Ф — полярный угол, который представляет собой угол против часовой стрелки от направления ox.
h—— Высота ножа (мм)
R2=a2Ф2+h2
При высоте установки h=0:
R2＝a2Ф2 То есть: R＝aФ
Касательная кривая представляет собой спираль Архимеда
Когда высота инструмента h<0 или h>0: кривая вращательного резания представляет собой обобщенную эвольвенту окружности.
Когда высота ножа h=∓a: кривая вращательного резания представляет собой эвольвенту окружности.
Объяснение: когда h=0, R=aФ,
∆R＝S＝а(Ф2-Ф1)
=a 2π (постоянная)
Основные параметры угла и их изменение в процессе лущения шпона:
Основные параметры угла в процессе лущения:
(1) Угол клина β
Угол клина обычно известен как угол шлифования, который представляет собой угол между передней и задней частью вращающегося ножа, обозначаемый β.
Величина угла клина в основном определяется такими параметрами, как материал роторного ножа, толщина шпона, порода дерева, влажность и его температура.
При производстве фанеры для раскроя высококачественного шпона, исходя из обеспечения достаточной прочности дискового ножа, значение угла β должно быть максимально уменьшено, обычно β=18°～23. °.При прочих равных условиях при лущении твердой древесины и толстого шпона значение β должно принимать большее значение.
Бета-коэффициент вращающегося ножа для часто используемых пород деревьев в домашней ротационной рубке:
Порода Сосна Липа Ясень Тополь Береза
значение β (°) 18~21 18~19 20~22 17~18 19~20
(2) Угол среза δ
Угол резания представляет собой угол между касательной AT поверхности деревянного сегмента, который находится в контакте с режущей кромкой вращающегося ножа, и передней поверхностью вращающегося ножа, выраженный как δ.
Угол резания оказывает большое влияние на качество обработки.После того, как шпон отслоен, он меняет изогнутую форму на прямую форму пластины и изгибается в обратном направлении.Чем больше угол резания, тем больше степень изгиба, и на обратной стороне шпона появляются трещины.Таким образом, более вероятно, что уменьшение угла резания может уменьшить возникновение трещин на обратной стороне.
В процессе ротационной резки диаметр сечения древесины постепенно уменьшается, а кривизна шпона в момент резания становится все больше и больше, то есть соответственно увеличивается возможность образования трещин в шпоне.Следовательно, угол резания должен варьироваться в зависимости от диаметра секции дерева.уменьшаться и уменьшаться.
∠δ=∠β+∠а, так как угол клина β поворотного ножа после шлифовки является определенной величиной, и он мал, то при его повторном уменьшении прочность режущей кромки значительно снизится.Уменьшить угол резания можно только за счет уменьшения заднего угла.
(3) Роторный нож для резки с большим углом наклона ножа
Для обеспечения качества пилинга размер заднего угла должен быть соответствующим.Когда задний угол слишком велик, если угол клина остается неизменным, угол резания также велик, и высока возможность растрескивания и растрескивания шпона;в то же время вибрация резцедержателя возникает из-за уменьшения площади контакта между боковой поверхностью и деревянным сечением., лезвие легко врезается в древесину ниже линии разделения, что приводит к неравномерной толщине шпона (например, к волнистым изменениям), поэтому лучше иметь меньший угол наклона.Поскольку площадь контакта связана с диаметром деревянного сегмента, чем меньше диаметр деревянного сегмента, тем меньше площадь контакта.Поэтому для обеспечения необходимой площади контакта задний угол следует уменьшать при уменьшении диаметра деревянного сегмента.
Небольшой задний угол может уменьшить вероятность появления трещин в шпоне, но если он слишком мал, площадь контакта между фрезой и деревянным профилем будет слишком большой, и усилится давление на деревянный профиль, что не вызывают только чрезмерные потери на трение, и деревянная секция изгибается, чем меньше диаметр деревянной секции, тем серьезнее изгиб, что также вызывает неравномерную толщину шпона и даже вызывает локальное расщепление деревянной секции ( шпон может стать гофрокартоном)
(3) Зависимость между диаметром деревянного сегмента и задним углом:
В процессе лущения шпона для обеспечения качества лущения величина заднего угла должна быть соответствующей;для обеспечения нормальных условий лущения требуется также уменьшение заднего угла при уменьшении диаметра сегмента древесины.
Диаметр сегмента дерева (мм) 260-300 320-420 400-600 620-800
Задний угол (°) 0,5-1 1-2 2-3 3-4

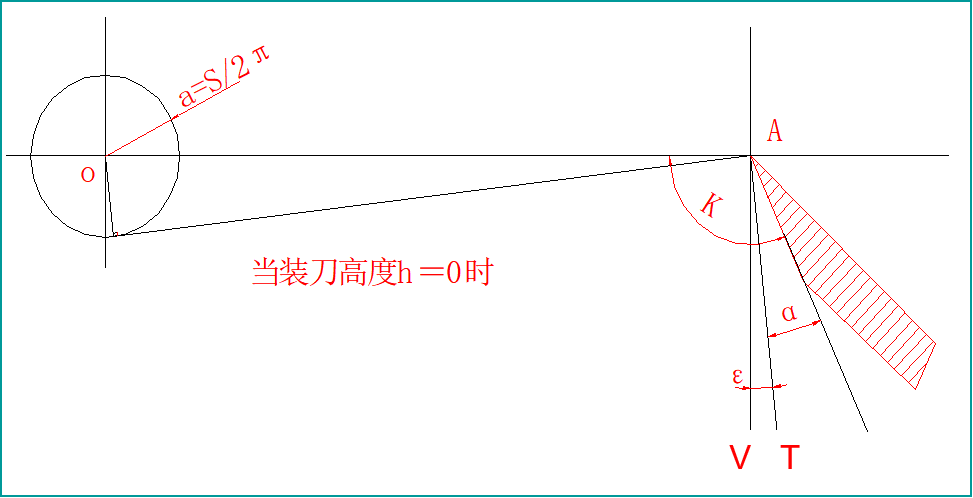

(4) Дополнительный угол ε и угол поворота K
Дополнительный угол ε — это угол между касательной AT и вертикальной линией AV, обозначаемый ε.
Угол поворотного резания — это угол между горизонтальной плоскостью, проходящей через центр кардочесального вала, и задней частью вращающегося ножа, выраженный K
Естественное изменение угла поворотного ножа в процессе ротационной резки шпона
Поскольку кривая вращательного резания не является кривой дуги, рабочий задний угол вращающегося ножа (т. е. задний угол перемещения) не равен углу покоя вращающегося ножа, то есть заднему углу установочного инструмента.В процессе ротационной резки с уменьшением диаметра деревянного сегмента изменение рабочего угла поворотного ножа зависит в основном от высоты ножа и типа держателя ножа.
1. При высоте ножа h=0:
В формуле: αG — угол рабочего просвета;αz — задний угол инструмента: αB — дополнительный угол.
Естественная вариация угла лезвия при лущении шпона

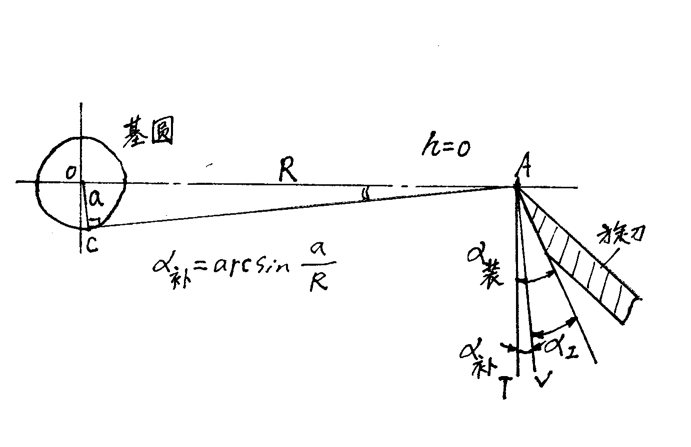

Зависимость между углом рабочего просвета и дополнительным углом поворотного ножа при высоте установки ножа h=0
токарный станок для лущения шпона, соотношение вращающегося резака, чтобы дополнить угол
Из этой формулы видно, что с уменьшением диаметра R деревянного сегмента дополнительный угол αB увеличивается, а рабочий задний угол αG уменьшается.Это также необходимо с точки зрения технологии.Тем не менее, в этом случае есть ограниченные изменения рабочего заднего угла, такие как:
Когда R=300 мм, s=1,5 мм, αZ=5°,
а=s/2π=1,5/2π=0,2387,
αG=5°-угловой синус(0,2387/300)=4,955°
А когда R=60 мм,
αG=5°-угловой синус(0,2387/60)=4,487°
Уменьшение рабочего заднего угла составляет всего 10%.

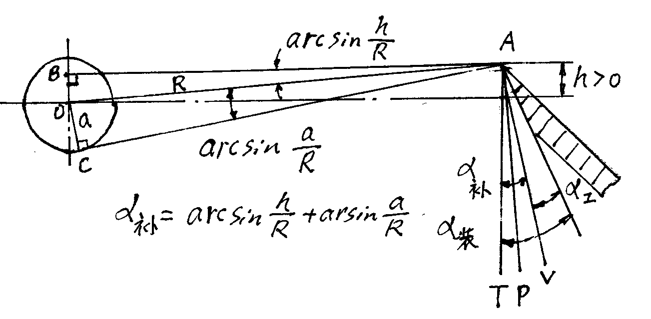

Соотношение между рабочим задним углом поворотного ножа и дополнительным углом при высоте поворотного ножа 〉0
При прочих равных условиях, высоте установки h0, дополнительный уголок состоит из двух частей.Рабочий угол поворотного ножа можно выразить следующей формулой:
αG=αz-αB=αZ-(arcsin a/R+arcsin h/R)
Установите h=1,5 мм,
Затем αG составляет от 4,669° при R=300 мм до αG=1,679° при R=60 мм, уменьшение на 64%.

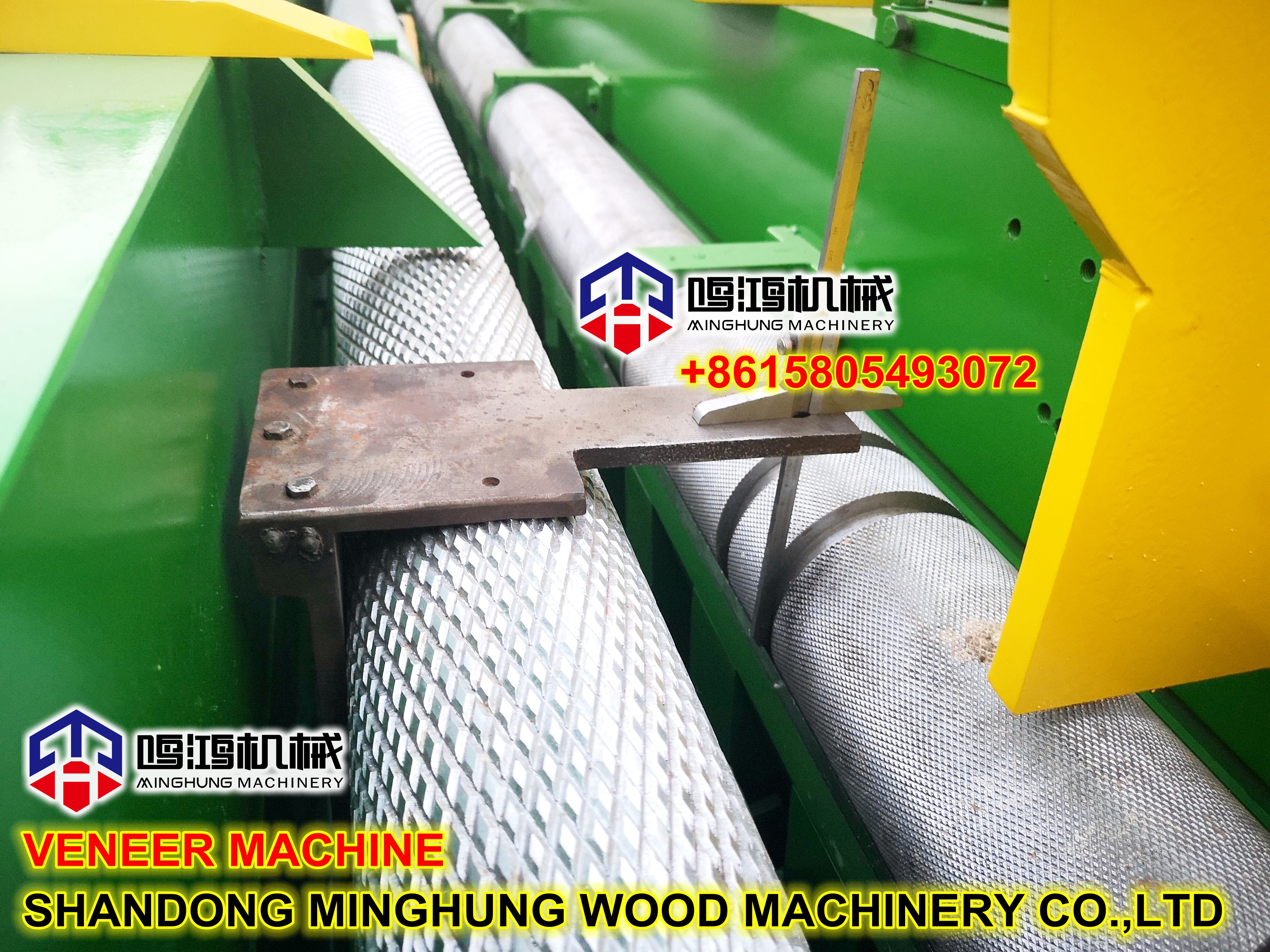

Измерение высоты ножа токарного станка для шпона:
Наша линия по производству 4-футового шпона включает в себя 4-футовый окорочный станок для бревен, 4-футовый лущильный станок, конвейер для бревен и 4-футовый вакуумный укладчик шпона.
Функция линии лущения шпона для обработки древесины и производства шпона, как известно, шпон является материалом для изготовления фанеры, деревянной мебели и др.Поэтому его качество очень важно.Для этого требуется фанерный станок хорошего качества и достаточно прочный.
Эта 4-футовая линия по производству шпона, автоматическая линия по производству шпона, обрезка шпона, лущильный станок, может обрабатывать максимальную длину бревна 1400 мм и максимальный диаметр бревна 550 мм, а толщина может составлять 0,5-4 мм.
Благодаря передовым и зрелым технологиям производства, а также опытным рабочим и профессиональным техническим специалистам, структура и характер нашей машины для производства шпона хороши.И мы используем хорошие и толстые материалы, супер аксессуары для машин, хорошую электрическую коробку и модернизированные электрические детали, поэтому наша машина для лущения бревен достаточно мощная, чтобы чистить такие твердые породы дерева, как бук, береза и другие, и может помочь вам производить очень точный шпон с помощью гладкая поверхность, которая поможет вам создать большую ценность.
Добро пожаловать, свяжитесь с нами для получения дополнительной информации о машине для производства шпона, мы предложим вам рабочее видео и подробную информацию о машине.
