V. Ядро непрерывного нажатия процесса

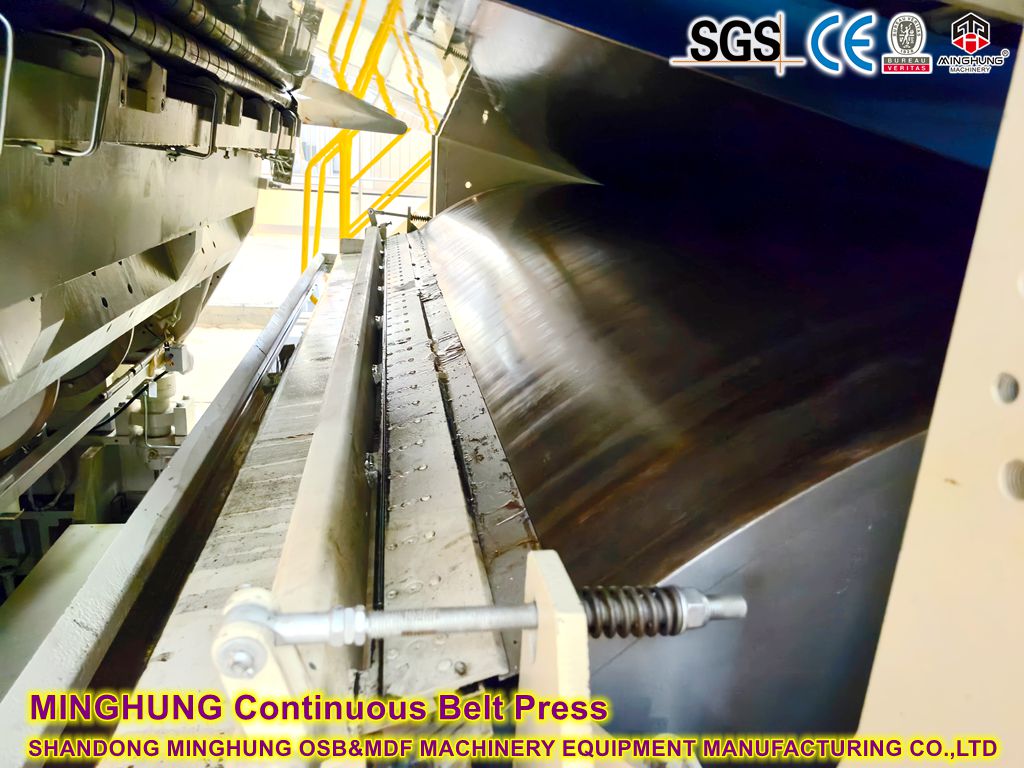

1. Динамический транспортировка стальных ремней
Два термостойких стальных ремнях (толщиной 1,5-2 мм) синхронно перемещаются при 0,5-2,5 м/мин.
Тонкие платы (0,5-3 мм): высокоскоростное нажатие (≥1,8 м/мин)
Толстые платы (50-80 мм): низкоскоростное глубокое проникновение (≤0,8 м/мин)
2. Зональный контроль температуры
12-24 Независимые тепловые зоны (150-250 ℃ Регулируемые):
Зона инфекции: быстрое отопление (200-250 ℃) для активации клея
Средняя зона: постоянное отверждение (180-200 ℃)
Зона оборудования: градуированное охлаждение (150-170 ℃), чтобы подавить пружинную защиту
3. Сопоставление профиля давления
Тонкие платы: короткий цикл высокого давления (пик ≥5 МПа, продолжительность 10-30 с)
Толстые платы: шаг на шаг (0 → 2 МПа предварительное нагревание → 4mpa проникновение ядра → 5 МПа поверхностное уплотнение)

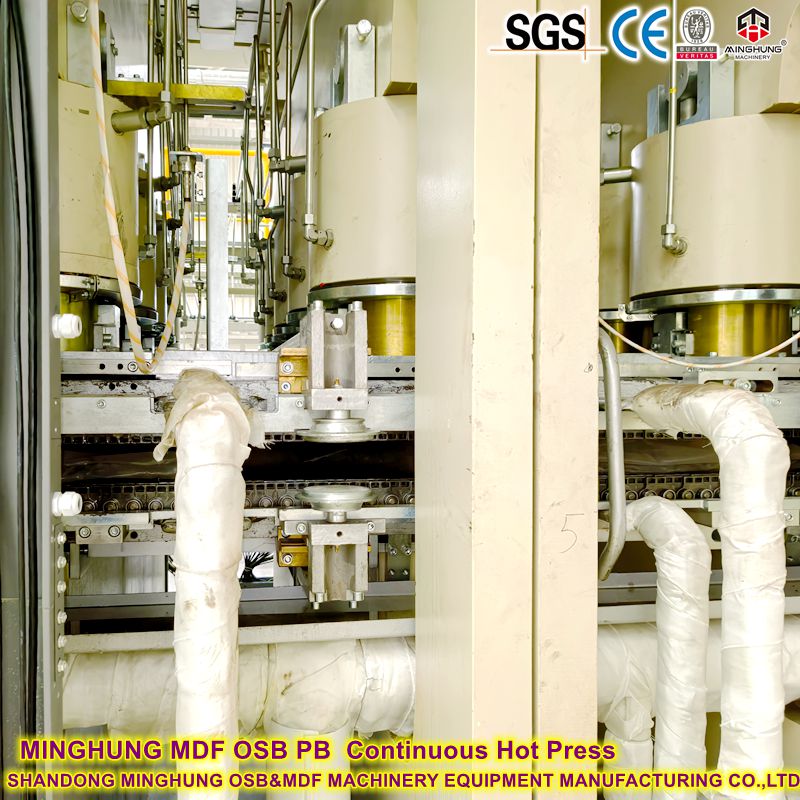

Ⅵ. Сервогидравлическая системная ключевая технология
1. Многоцилиндровая координация
200-400 независимых гидравлических цилиндров (за отверстие 80-120 мм), каждый из которых оснащен:
Высокочастотный серво-клапан (время отклика ≤10 мс)
Датчик точного смещения (разрешение 0,001 мм)
Датчик давления (± 0,05BAR ошибка)
2. В реальном времени контроль с закрытым контуром в реальном времени
Обратная связь с двойным давлением:
Тонкие платы: контроль приоритета положения (± 0,05 мм).
Толстые платы: приоритет баланса давления (межзоновое изменение ＜ 0,3 бара)
Динамическая регулировка хода цилиндра каждые 50 мс для компенсации термической/упругих деформации
3. Оптимизация энергоэффективности
40% экономия энергии по сравнению с обычными насосами с помощью переменных серводвигательных насосов
Потребление энергии для плат 80 мм: ≤85 кВт/м³
Ⅶ. Реализация диапазона толщины 0-80 мм
Диапазон толщины | Технический вызов | Решение |
0,5-3 мм | Дробление поверхности, изменение плотности ＞ 8% | Управление положением на уровне микрон + температура поверхности (230 ℃ → 5S) |
8-30 мм | Неполное отверждение ядра | Проникновение средней температуры (180 ℃ ≥90 с) + компенсация задержки давления |
50-80 мм | Недостаточное проникновение тепла | Градовая давление (0-30 минут: 2 МПа → 30-40 мин: 4MPA) |
