Укладчик шпона после пилинга Прямая стыковка без необходимости перемещения

Укладчик шпона является важным элементом автоматизации линий по производству фанеры и древесных плит. В основном он используется для автоматического сбора, транспортировки и аккуратной укладки шпона после предшествующих процессов лущения, сушки или склеивания в соответствии с заданным количеством слоев. Машина использует интеллектуальное управление ПЛК и систему сервопривода, обеспечивающую плавную работу и точное позиционирование, что значительно снижает трудоемкость ручного труда, одновременно повышая эффективность производства и качество штабелирования. Он подходит для автоматической укладки на поддоны различных видов древесного шпона, тонких панелей и композитных листов.

штат:
Количество:
sharethis sharing button

Укладчик шпона после пилинга Прямая стыковка без необходимости перемещения


Укладчик шпона


Эта машина специально разработана для производственных линий фанеры, столярных плит, экологических плит, строительной опалубки и других панельных изделий, выполняя критически важный процесс автоматического сбора и укладки шпона. Вся машина имеет прочную конструкцию и надежную работу, подходящую для непрерывного производства в больших объемах.


укладка шпона


Структура машины и компоненты


Укладчик шпона в основном состоит из следующих систем:

Имя системы

Основные компоненты

Описание функции

Конвейерная система

Конвейерная лента, приводные ролики, натяжные ролики

Плавная транспортировка шпона на станцию ​​укладки

Система подъема и штабелирования

Гидравлический подъемный стол, опорная рама ножничного типа, гидроцилиндр

Принимает шпон и автоматически опускается по мере увеличения высоты штабеля, сохраняя постоянное положение падения.

Система центрирования и позиционирования

Центрирующие цилиндры, позиционирующие упорные пластины, направляющие

Выравнивает и выравнивает упавший шпон, чтобы обеспечить аккуратные края.

Структура рамы

Стальная сварная рама, защитные ограждения.

Обеспечивает общую поддержку, обеспечивает жесткость и эксплуатационную безопасность.

Электрическая система управления

Контроллер ПЛК, сенсорный экран HMI, преобразователь частоты, датчики

Обеспечивает полностью автоматическое управление, настройку параметров и мониторинг работы.

Пневматическая система

Цилиндры, электромагнитные клапаны, устройства очистки источника воздуха

Обеспечивает мощность для центрирования, разрядки и других действий.

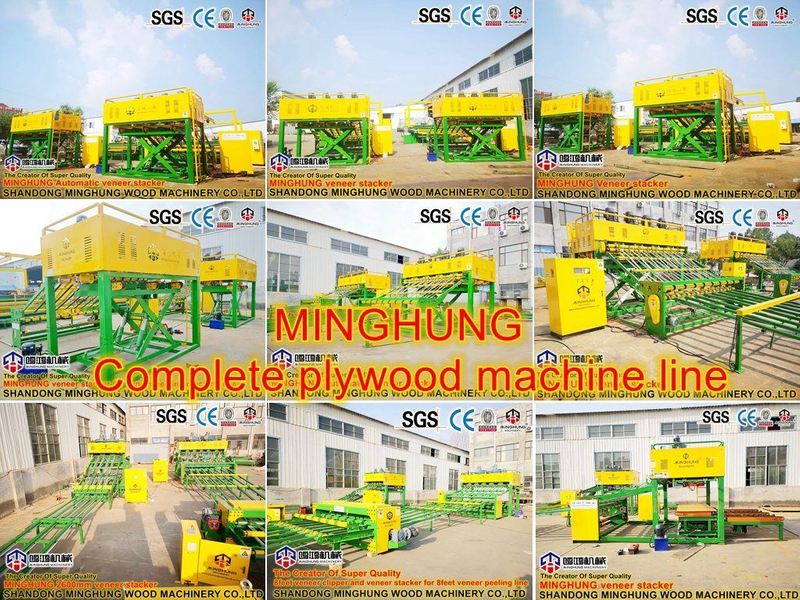

Четыре. вакуумный штабелеукладчик шпона IMG_20230420_151304_副本 - 副本
Укладчик шпона Siemens Подробности укладки шпона


Рабочий процесс


Шпон, расположенный выше по потоку, поступает в укладчик по ленточному конвейеру. Когда фотоэлектрический датчик обнаруживает, что шпон достиг заданного положения, система управления выдает команду, и шпон плавно падает на подъемную платформу для штабелирования внизу. Затем срабатывает центрирующее устройство, которое приводит шпон в правильное положение. После укладки каждого слоя подъемная платформа автоматически опускается на толщину одного шпона, поддерживая постоянную высоту поверхности укладки. Как только стопка достигает заданного количества слоев или высоты, система сигнализирует о необходимости удаления всей стопки с помощью вилочного погрузчика или конвейерного устройства.



Ключевые преимущества


1. Полностью автоматическая работа, экономия труда.

2. Аккуратная укладка, стабильное качество.

3. Сервопривод, точный и надежный.

4. Интеллектуальное управление ПЛК, простота в эксплуатации.

5. Прочная и стабильная подъемная платформа.

6. Множественная защита безопасности


Технические спецификации


Параметр

Спецификация

Применимая толщина шпона

1,0–6,0 мм

Максимальный размер шпона

2500 × 1250 мм

Минимальный размер шпона

500 × 500 мм

Максимальная высота штабелирования

1500 мм

Скорость штабелирования

0 – 12 слоев/мин

Точность позиционирования

±1,0 мм

Метод управления

ПЛК + сенсорный экран ЧМИ

Метод привода

Сервомоторный привод

Источник питания

380 В/50 Гц/3 фазы

Общая мощность

Прибл. 25кВт

Габаритные размеры

5500*2000*2750мм

Вес машины

Прибл. 2500 кг


Подробности укладчика шпона Укладчик шпона

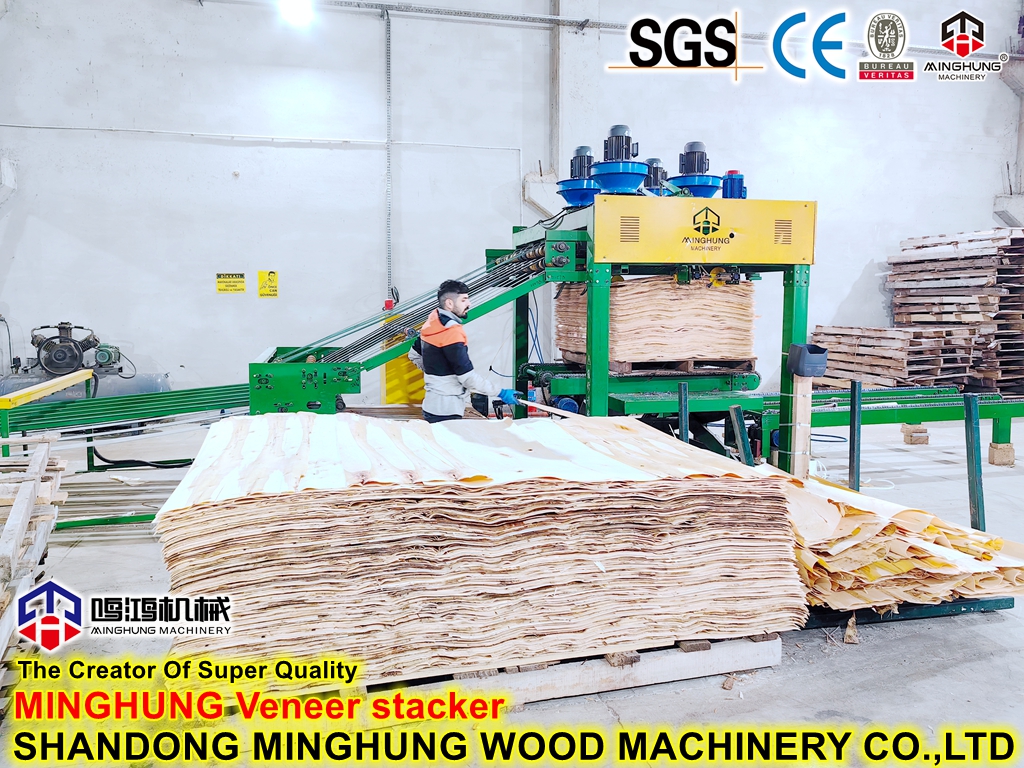

MINGHUNG Обшивка из шпона MINGHUNG Обшивка из шпона


Область применения


Широко используется в линиях по производству фанеры, столярного картона, экологических плит, МДФ, строительной опалубки и различных других древесных плит. Также подходит для автоматической укладки листов в производстве мебели, упаковочных материалов и других отраслях.


Фотографии доставки

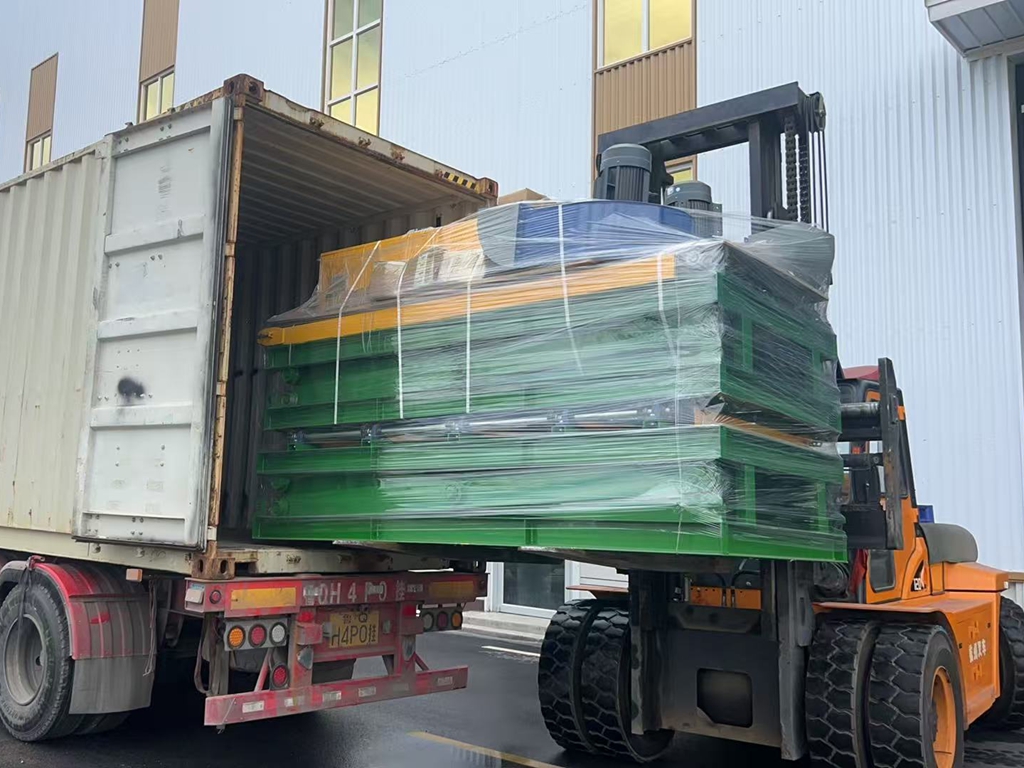

загрузка укладчика шпона (4) загрузка укладчика шпона (2)
Погрузка укладчика шпона Доставка укладчика шпона


Наши услуги

I. Предпродажное обслуживание

1. Техническая консультация и разработка решения

  На основе схемы производственной линии клиента, характеристик шпона и требований к производительности мы предоставляем профессиональные технические консультации и подбираем оптимальное решение для штабелирования.

2. Поддержка выборочного тестирования

  Клиенты могут отправить образцы шпона на наш завод. Мы проводим испытания штабелирования с использованием реального оборудования и предоставляем отчеты об испытаниях и видеоролики, чтобы убедиться, что машина соответствует требованиям клиентов.

3. Прием посещения фабрики

  Мы приглашаем клиентов посетить нашу фабрику для проверки на месте. Профессиональные инженеры будут сопровождать, объяснять и демонстрировать работу машины на месте.


II. Услуги по продажам

1. Прозрачный график производства

  После подписания контракта мы предоставляем подробный график производства и регулярно информируем заказчика о ходе производства, сборки и ввода в эксплуатацию на каждом этапе.

2. Своевременная доставка

  Мы строго организуем производство и отгрузку в соответствии с датой поставки, указанной в договоре, обеспечивая своевременную доставку.


III. Послепродажное обслуживание

1. Руководство по установке и вводу в эксплуатацию

  После того как оборудование прибывает на объект клиента, мы направляем опытных инженеров для оказания помощи по установке и вводу в эксплуатацию на месте, обеспечивая плавный запуск.

2. Обучение эксплуатации и техническому обслуживанию

  Мы обеспечиваем систематическое обучение операторов и обслуживающего персонала клиента, охватывающее эксплуатацию машины, ежедневное техническое обслуживание, диагностику неисправностей и т. д., гарантируя, что клиент может управлять оборудованием самостоятельно.

3. Гарантийное обслуживание

  На всю машину предоставляется 12-месячная гарантия, а на ключевые компоненты (серводвигатели, контроллеры ПЛК, датчики) — 18 месяцев. В течение гарантийного срока любые неисправности, вызванные производственными дефектами, будут устранены или заменены детали бесплатно.

4. Удаленная техническая поддержка

  Мы предоставляем круглосуточную удаленную техническую поддержку по телефону, электронной почте и видео, быстро реагируя на проблемы клиентов, чтобы минимизировать время простоя.

5. Ремонт на месте.

  В случае проблем, которые невозможно решить удаленно, мы обязуемся направить сервисного инженера на объект в течение 48 часов (при наличии визы и рейса).

6. Поставка запасных частей

  Мы предлагаем долгосрочные поставки оригинальных запасных частей, чтобы обеспечить беспроблемное обслуживание на протяжении всего жизненного цикла оборудования. Запасные части можно заказать вместе с машиной или приобрести отдельно.

7. Регулярное наблюдение и проверка состояния оборудования.

  В течение гарантийного периода мы проводим регулярные контрольные посещения для оценки рабочего состояния оборудования и предоставляем услуги удаленной или выездной проверки состояния оборудования.
