Определение: Основное оборудование для производства панелей, формирование ковриков непрерывно при нагревании/давлении через двойные стальные ремни.

Рабочий принцип:

Вход в коврик-> Предварительное нагревание (180-190 ℃   )-> Основное прессование (200-220 ℃/3-5MPA)-> отверждение (190-200 ℃/1-2MPA)-> Выход панели

Ключевые компоненты:

1. Система кадров:

   Портальная рама (≥400 мм литая сталь)

   Жесткость изгиба ≥10⁴ кН · м⊃2; (обеспечивает деформацию ≤0,1 мм/м)

2. Гидравлическая система:

   Зональные цилиндры (1 группа на ширину 50 мм, зоны 60–120)

   Сервопропорциональные клапаны (ответ ≤10 мс)

3. Система отопления:

   Дизайн Platen: просверленные каналы (Ø12 мм, высота 25 мм)

   Зональная температура: независимый контроль PID (± 1,5 ℃)

4. Система передачи:

   Стальной ремень:   нержавеющий (толщиной 1,2–1,8 мм)

   Контроль напряжения: гидравлическое сервоприводы (± 2% колебания)

5. Система управления:

   Алгоритм многопараметрического соединения: координация давления в реальном времени/температуре/скорости

   Малоретра по толщине лазера: сканирование 200 Гц, ± 0,03 мм точности

1. Прямой контроль эмиссии (сокращение источника)

> Данные о случаях: Siempelkamp Line Summers VOC при 18 мг/м⊃3; (против 120–180 мг/м⊃3; для традиционных прессов)

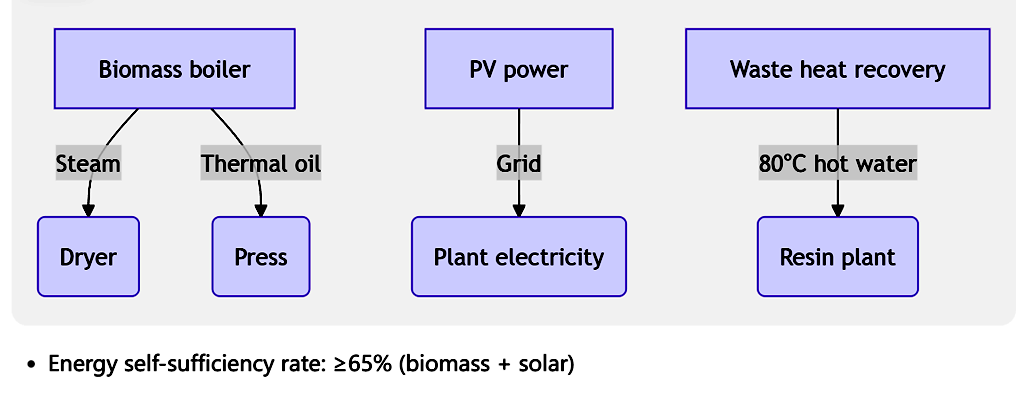

2Полем Оптимизация энергоэффективности (косвенное снижение эмиссии)

2.1 Система восстановления тепловой энергии

Трехступенчатая рекультива тепла:

1. Нажмите на тепло выхлопных газов → захваченные теплообменниками пластины

2. Восстановленная энергия распределена:

    65% до сушки сырья

    25% до приготовления смолы Предварительное нагревание

    10% до отопления объекта

3. Эффективность:> 80% восстановления → 35% снижение потребления пар (по сравнению с <20% в традиционных прессах)

2. 2 Точный контроль температуры

Зональное отопление: 64 Независимые зоны (против 3–5 зон в традиционных прессах)

  Колебания температуры: ± 1,5 ℃ (против ± 8 ℃) → 30% меньше выбросов пиролиза смолы

Тепловая среда: тепловое масло заменяет пара → Тепловая эффективность увеличилась с 65% до 92%

3. Контроль потребления и загрязнения клея

> Данные тестирования: непрерывный пресс-формальдегид на основе MDI: 0,003 мг/м⊃3; (предел карбюрботочного NAF: 0,025 мг/м⊃3;)

4Полем Утилизация отходов

4.1 Система производственных отходов с замкнутым контуром

Материал Поток:

Формирование отходов → Пневматическая переработка → Сило

Шлифовальная пыль → RDF Pelletizing → Fuel Cower (15-30% тепловая замена)

Отходы отходов → измельчение → повторное использование сырья

Уровень восстановления ресурсов: 99,2% (по сравнению с <70% в традиционных линиях)

4.2 Нулевой жидкий разряд

Сушилка конденсат → MVR испарение/кристаллизация →

80% экономия воды по сравнению с традиционными влажными скрубберами

5Полем Сравнение углеродного следа жизненного цикла
