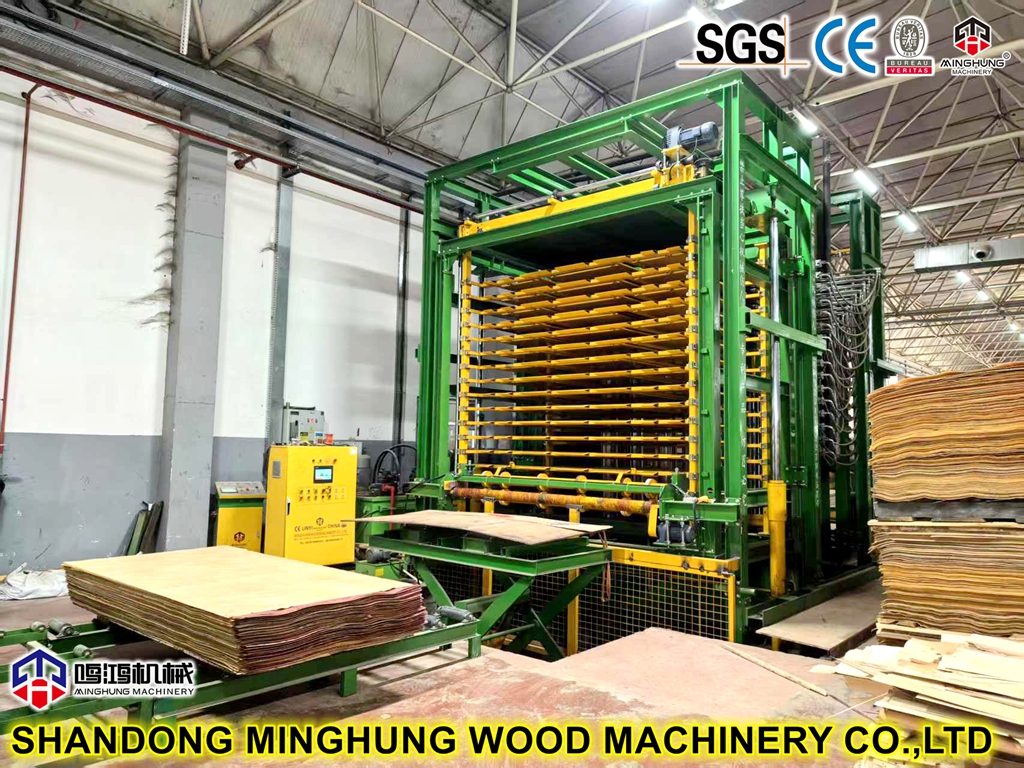

1. Рама (Кузов)

Прочная цельная или секционная стальная конструкция, рассчитанная на давление 500 тонн, обеспечивающая жесткость и параллельность плит.

2. Горячие плиты

Множественные стальные пластины большого формата с внутренними каналами (для термомасла или электрических нагревательных элементов), которые передают тепло и давление на деревянные панели.

3. Гидравлическая система

Включает гидравлический насос, цилиндры и группу регулирующих клапанов, обеспечивающие стабильное и регулируемое давление до 500 тонн.

4. Система отопления

Обычно это термомасляный нагреватель с циркуляционными трубами или электрические нагревательные устройства, обеспечивающие быстрое повышение температуры и равномерный нагрев плит.

5. Система контроля температуры.

Многоточечные датчики температуры в сочетании с ПИД-регуляторами обеспечивают точный контроль температуры в пределах ±2 ℃.

6. Система управления (ПЛК)

Промышленный программируемый логический контроллер с интерфейсом сенсорного экрана, используемый для установки и автоматического выполнения параметров процесса, таких как давление, температура и время прессования.

7. Механизм регулирования расстояния между плитами.

Обеспечивает параллельное и синхронное движение всех плит во время открытия и закрытия, предотвращая перекос панелей.

8. Теплоизоляционный слой

Устанавливается вокруг горячих плит и на внешней раме для уменьшения теплопотерь и повышения энергоэффективности.
