Основным принципом работы этой системы является «Адаптивная интеллектуальная сушка на основе обратной связи по содержанию влаги в реальном времени», что обеспечивает фундаментальный переход от традиционного «управления процессом» к современному «контролю результатов».

1.  Мониторинг в реальном времени и сбор данных:

      После начала процесса сушки встроенные высокоточные датчики влажности непрерывно и неразрушающим образом контролируют содержание влаги в режиме реального времени в нескольких ключевых точках стопки шпона.

      Эти данные передаются в режиме реального времени в Центральную интеллектуальную систему управления.

2.  Интеллектуальный анализ и принятие решений:

      Система управления сравнивает полученные в режиме реального времени данные о влажности с заданным целевым конечным содержанием влаги (например, 8% ±0,5%).

      С предварительно загруженными оптимизированными графиками сушки для различных пород древесины, толщины и начального уровня влажности система автоматически определяет текущую фазу сушки (например, нагрев, постоянная скорость, скорость падения) на основе разницы между текущим и целевым содержанием влаги и скоростью сушки.

3.  Динамическая точная регулировка:

      На основе анализа система динамически корректирует параметры окружающей среды внутри печи:

          Температура сушки: Обеспечивает оптимальную температуру на разных этапах, обеспечивая при этом качество шпона.

          Влажность окружающей среды: точно контролирует осушение и увлажнение (при наличии) для регулировки относительной влажности, предотвращения растрескивания или деформации из-за чрезмерной нагрузки при высыхании.

          Скорость воздушного потока: Обеспечивает однородность и эффективность тепло- и влагообмена.

      Весь этот процесс образует замкнутый цикл управления «Мониторинг-Анализ-Регулировка», обеспечивающий плавное и равномерное снижение влажности шпона вдоль идеальной кривой.

4.  Определение конечной точки и кондиционирование:

      Когда система обнаруживает, что общее содержание влаги в шпоне достигло заданного диапазона и внутренний/внешний градиент сбалансирован, она автоматически переходит к фазе охлаждения или кондиционирования, завершая процесс сушки. Это позволяет избежать пересушивания или недосушки, часто встречающихся при традиционном управлении по времени, и обеспечивает по-настоящему высокоточную сушку шпона.

Обычные компоненты

1. Корпус печи/сушильная камера: для создания закрытого или полузакрытого изолированного пространства, в котором создается и поддерживается среда с высокой температурой и низкой влажностью для процесса сушки.

  Композиция:

      Конструктивный каркас: Обычно изготавливается из стальных профилей для основной опоры.

      Изолированные стеновые панели: часто сэндвич-панели (наполненные минеральной ватой или полиуретаном), обеспечивающие отличную теплоизоляцию для предотвращения потерь тепла и повышения энергоэффективности.

      Главная дверь: для загрузки и разгрузки тележек со шпоном, требующая плотного уплотнения.

2. Система нагрева: для выработки тепла, необходимого для сушки; «сердце» сушилки.

  Состав и типы:

      Источник тепла:

          Паровое отопление: Пар из котла проходит через теплообменники с оребренными трубками (радиаторы) внутри печи для нагрева воздуха.

          Печь с прямым горячим воздухом: сжигает уголь, биомассу или газ/масло для получения чистого горячего воздуха, который подается непосредственно в камеру.

          Термальный масляный нагрев: нагретое масло циркулирует через теплообменники для выделения тепла.

          Электрическое отопление: используются электрические нагревательные элементы; более высокие эксплуатационные расходы, часто используемые для небольших или конкретных приложений.

      Блок распределения тепла: например, радиаторы или теплообменники, отвечающие за эффективную передачу энергии от источника тепла воздуху внутри печи.

3. Система циркуляции воздуха: обеспечивает движение воздуха внутри печи, обеспечивая равномерную и высокую скорость прохождения горячего воздуха через зазоры между листами шпона для эффективного тепло- и массопереноса. Это ключ к достижению равномерной сушки всей стопки шпона.

  Композиция:

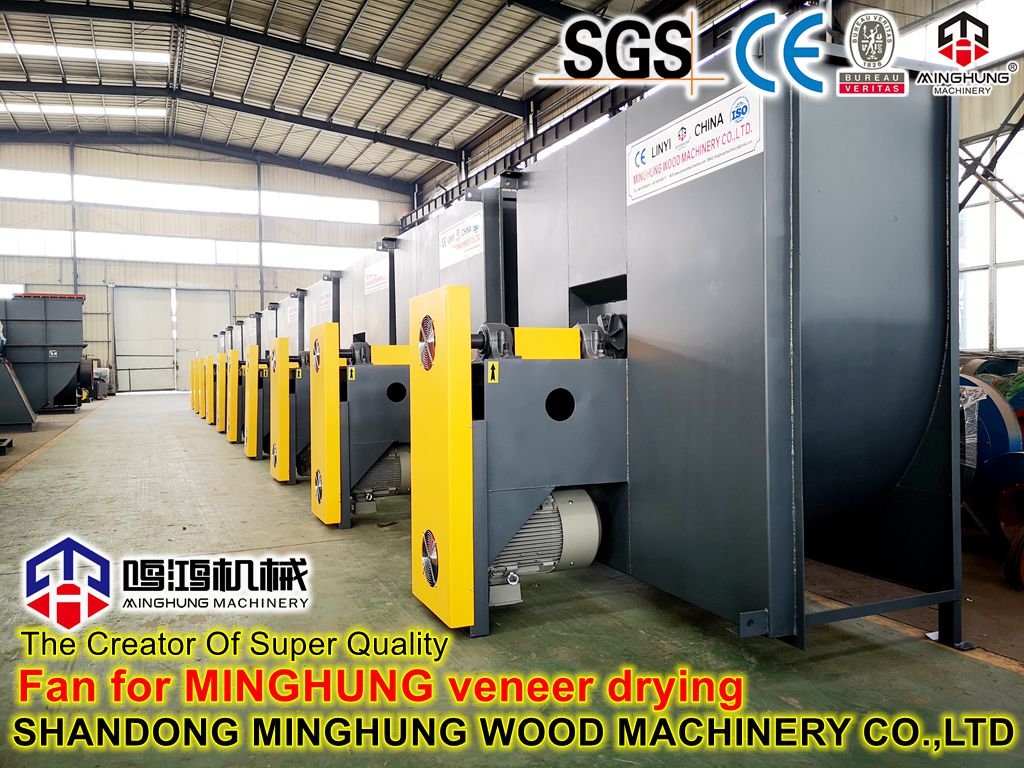

      Циркуляционные вентиляторы: Обычно это осевые или центробежные вентиляторы большого объема и высокого давления.

      Вентиляторные двигатели: управляйте вентиляторами.

      Перегородки/воздухопроводы: эффективно направляют поток воздуха, минимизируют мертвые зоны и обеспечивают равномерное распределение по всей печи.

4. Система удаления влаги (осушения): для быстрого удаления насыщенного влагой воздуха (водяного пара), испаряющегося из шпона во время сушки, создания условий для продолжения испарения и точного контроля относительной влажности внутри печи.

  Композиция:

      Вытяжные отверстия/каналы: расположены вверху или по бокам корпуса печи.

      Вытяжные вентиляторы: обеспечивают движущую силу для удаления влаги.

      Заслонки/регулирующие клапаны: можно регулировать вручную или автоматически для контроля скорости выхлопа.

5. Система загрузки и транспортировки: для перевозки стопок шпона и облегчения загрузки и выгрузки из сушильной печи.

  Композиция:

      Погрузочные тележки (грузовики): рамы, предназначенные для удержания слоев шпона.

      Гусеничная система: проложена внутри и снаружи печи, что позволяет буксировать или толкать тележки.

6. Система управления: действует как «мозг» сушилки, управляя согласованной работой всех систем.

  Состав (от базового до продвинутого):

      Базовый тип: контакторы, реле, кнопки, индикаторные лампы для основных функций запуска/останова и защиты.

      Обычный автоматизированный тип:

          ПЛК (программируемый логический контроллер): основной блок управления.

          Датчики температуры и влажности: контролируйте окружающую среду в печи.

          Панель управления и интерфейс оператора: может включать простой текстовый дисплей или сенсорный экран для настройки и отображения основных параметров, таких как время сушки и температура.

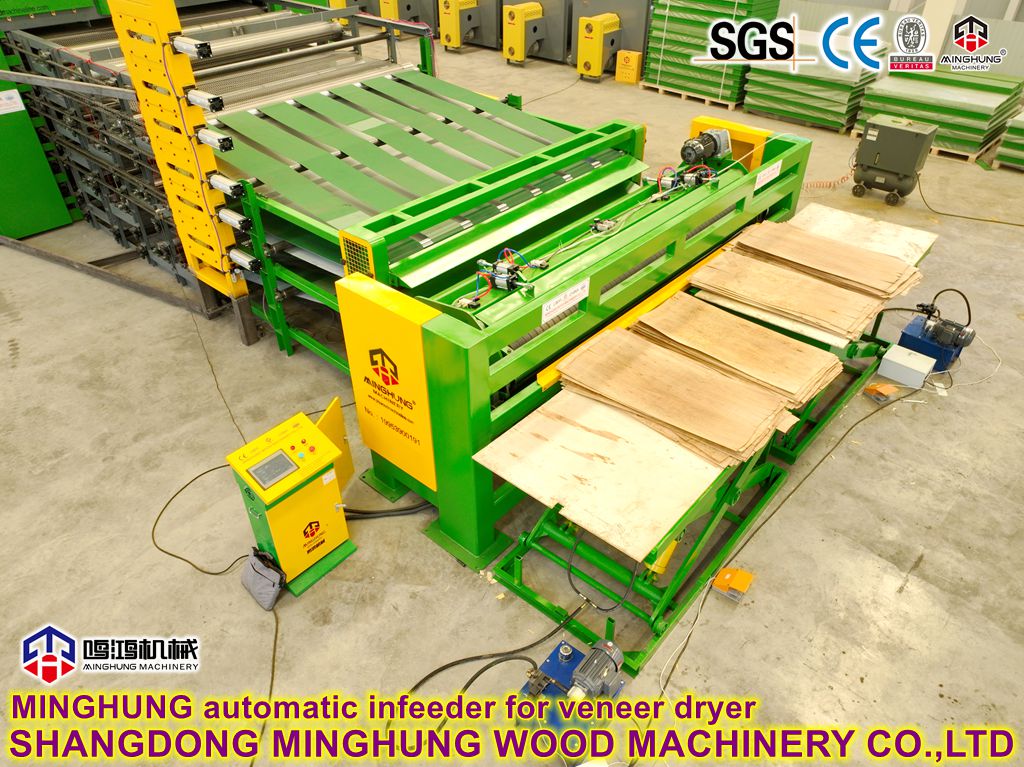

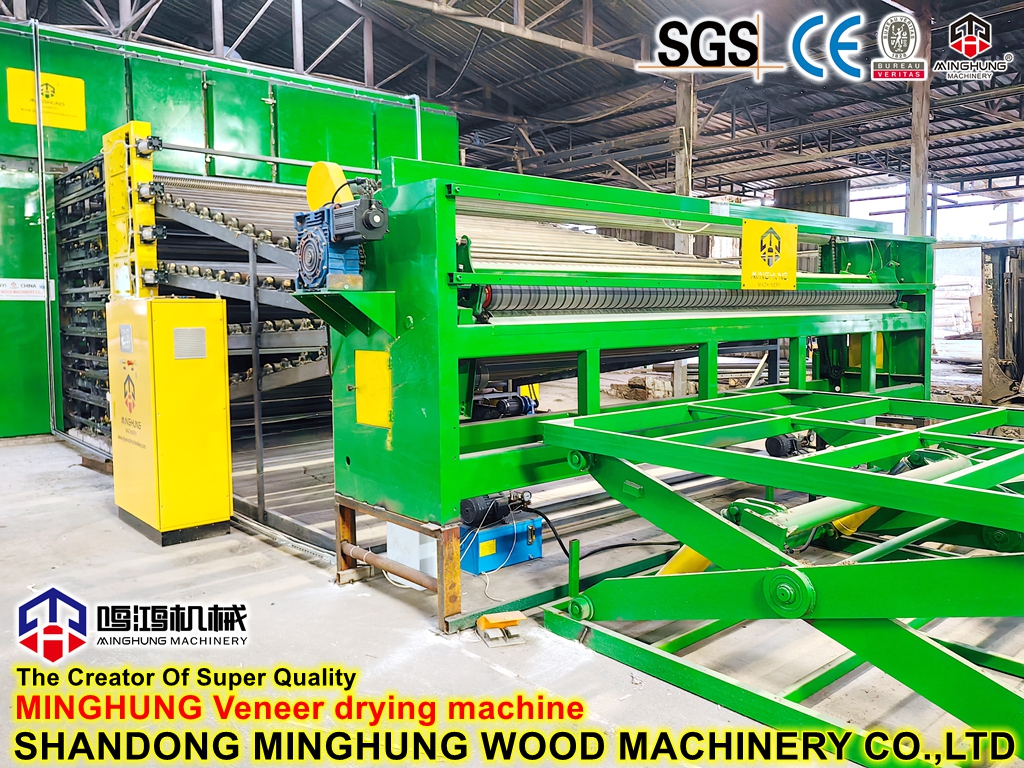

7. Конвейерная система (для роликовых/струйных сушилок непрерывного действия): в сушилках непрерывного действия (не камерного типа) эта система используется для непрерывной транспортировки листов шпона через зоны сушки.

  Состав: Двигатели, редукторы, цепи, сетчатые ремни или ролики.

Высокоточные компоненты управления

1.  Высокоточный блок контроля влажности:

      Линейные датчики влажности: обычно вставные или бесконтактные (например, микроволновые или радиочастотные), способные проникать в штабель для измерения внутренней влажности в режиме реального времени. Это «сенсорная» основа для точного контроля влажности.

      Многоточечная сеть датчиков: датчики установлены в нескольких ключевых местах внутри печи, чтобы всесторонне отражать равномерность сушки всей загрузки.

2.  Центральная интеллектуальная система управления:

      Промышленный ПЛК (программируемый логический контроллер): мозг системы, отвечающий за выполнение сложных алгоритмов управления.

      Сенсорный экран HMI: используется для ввода параметров сушки (например, целевого MC, породы, толщины), запуска программ и отображения кривых сушки в реальном времени, изменений содержания влаги и состояния оборудования.

      Регистрация и хранение данных: записывает данные сушки для каждой партии, обеспечивая отслеживание качества и оптимизацию процесса.

3.  Прецизионные экологические приводы:

      Система прецизионного контроля влажности: включает в себя высокоточные клапаны впрыска пара или распылительные увлажнители, а также пропорционально управляемые вытяжные заслонки, позволяющие быстро и точно регулировать влажность в печи.

      Высокостабильная система нагрева: использует источники тепла с ПИД-регулированием (например, газ, пар, электричество) для обеспечения минимальных колебаний температуры.

      Система вентиляторов с частотно-регулируемым приводом (VFD): обеспечивает равномерный и стабильный поток воздуха через штабель и интеллектуально регулирует объем воздуха в зависимости от стадии сушки, что имеет решающее значение для обеспечения равномерной сушки.

4.  Конструкция печи и система загрузки:

      Высокопроизводительный изолированный корпус печи: обеспечивает стабильную внутреннюю среду и снижает потери энергии.

      Рациональные погрузочные тележки и гусеницы: Обеспечьте ровные воздушные каналы внутри штабеля, создавая условия для равномерной сушки.

Эта система представляет собой вершину современной технологии сушки шпона, революционное оборудование для сушки древесины, специально разработанное для высокоточной сушки шпона. Он превосходит традиционную модель простого контроля температуры и воздушного потока, ставя контроль влажности шпона в основу всего процесса сушки, обеспечивая идеальное решение для сушки шпона для вашего бизнеса.

Основной принцип: переход от «контроля процесса» к «контролю результата».

Традиционное сушильное оборудование основано на фиксированных кривых зависимости температуры от времени и не может адаптироваться к естественным изменениям начальной влажности, породы древесины и толщины шпона, что приводит к противоречивым результатам. Революционный аспект нашей системы заключается в ее встроенной интеллектуальной системе мониторинга влажности в режиме реального времени, которая напрямую измеряет фактическое изменение содержания влаги в шпоне во время сушки.

Система сравнивает собранные данные с заранее установленным контрольным показателем MC окончательного шпона, а центральный процессор динамически регулирует температуру, влажность и скорость воздушного потока внутри печи. Этот механизм обратной связи с обратной связью гарантирует, что каждая партия шпона, независимо от его исходного состояния, достигает исключительно равномерного результата сушки шпона и обеспечивает точный контроль конечного содержания влаги.

Системные компоненты и ключевые технологии

1.  Высокоточная система измерения влажности:

      Это «глаза» системы. Мы используем встроенные линейные датчики влажности для неразрушающего и непрерывного мониторинга выделения влаги в ключевых точках стопки шпона. Это обеспечивает настоящий контроль влажности шпона, предоставляя данные в реальном времени для принятия разумных решений.

2.  Интеллектуальная центральная система управления:

      Это «мозг» системы. Он объединяет передовые алгоритмы, способные обрабатывать данные датчиков и выполнять сложные технологические профили сушки шпона. Оператор просто устанавливает на сенсорном экране конечный целевой показатель контроля влажности шпона (например, 8% ±0,5%), и система автоматически управляет всем циклом сушки.

3.  Прецизионные приводы:

      Блок точного регулирования температуры и влажности: точно управляет нагревателем, паровым увлажнителем и заслонкой осушения на основе команд системы, создавая оптимальную среду сушки для текущей фазы содержания влаги.

      Система равномерной циркуляции воздушного потока: оптимизированная конструкция вентилятора и расположение воздуховодов обеспечивают равномерное прохождение горячего и влажного воздуха через каждый слой шпона. Это физическая основа достижения равномерной и качественной сушки шпона.

Основные преимущества и ценность, предоставляемая клиентам

  Исключительное качество продукции: благодаря точному контролю содержания влаги такие дефекты, как коробление, растрескивание и деформация, вызванные неравномерной сушкой или неправильным уровнем влажности, устраняются на корню. Это напрямую обеспечивает высококачественные результаты сушки шпона, обеспечивая основную гарантию для производства высококачественной фанеры и качественной мебели.

  Значительные экономические выгоды:

      Снижение процента бракования: процент брака при сушке значительно снижается, что напрямую улучшает использование сырья и рентабельность.

      Оптимизированное потребление энергии: система позволяет избежать потерь энергии, связанных с пересушкой или недостаточной сушкой, максимизируя энергоэффективность за счет завершения цикла сушки в оптимальный момент.

  Удобство эксплуатации и высокая согласованность: это упрощает требования к навыкам операторов и снижает риск человеческой ошибки. Независимо от партии, система гарантирует исключительную стабильность конечного содержания влаги, что значительно повышает стандартизацию производства.
