Ежегодная производственная линия 50000 м⊃3; фанеры средней толщины
Основной процесс производства
Эта производственная линия предназначена для использования быстрорастущих лесов, таких как тополь и эвкалипт в качестве основного сырья для производства панелей средней толщины между 8-30 мм, в основном используемых в бетонных опалубках, упаковке и сердечных досках мебели. Весь процесс можно разделить на пять основных секций: подготовка сырья, сушка и обработка шпона, применение и укладку клея, горячее прессование и отделка.
Сырье → Log Debarking → Block Peeling → Drouching Veener → Сортировка винира → Распространение клея → Layup →
 | Раздел 1: Подготовка сырья и производство винира |
Цель этого раздела - преобразовать необработанные журналы в сушеный шпон с равномерными спецификациями.
1

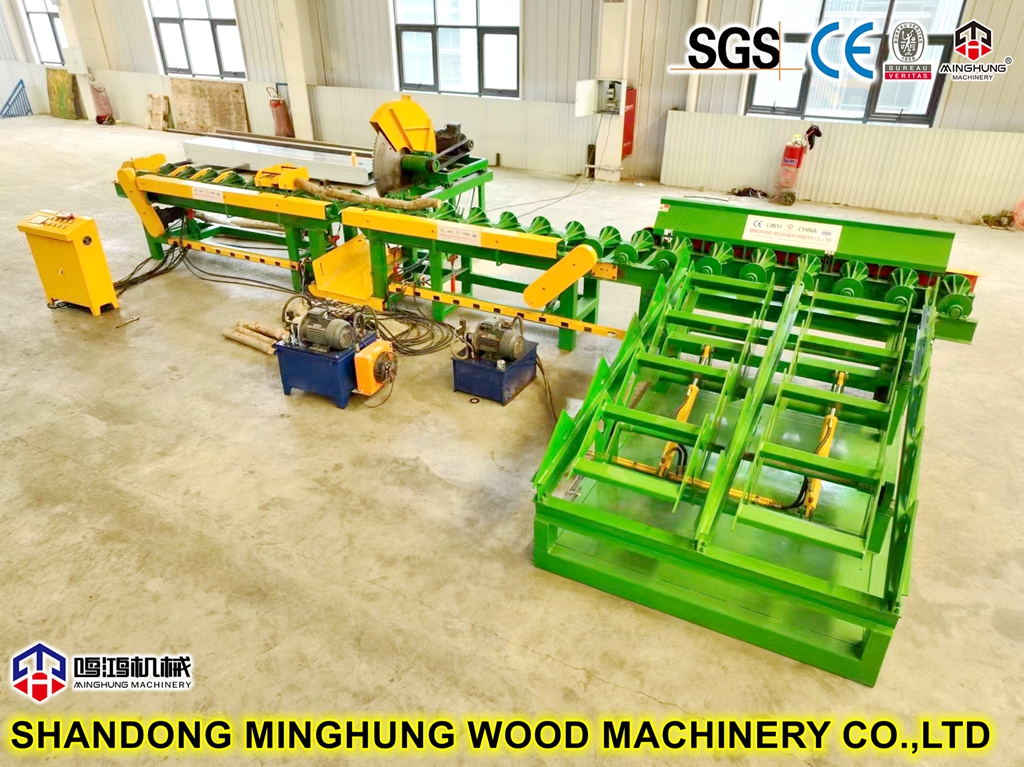

Процесс: Cut Приобретенные журналы до длины, необходимой для токарного станка (обычно 2600 мм или кратные 1300 мм).
Оборудование: цепные пилы или круглые пилы.
Рассмотрение емкости: эффективность этого процесса должна соответствовать непрерывному потребностям кормления шпоновых токарных станков, обычно требующих нескольких пил.

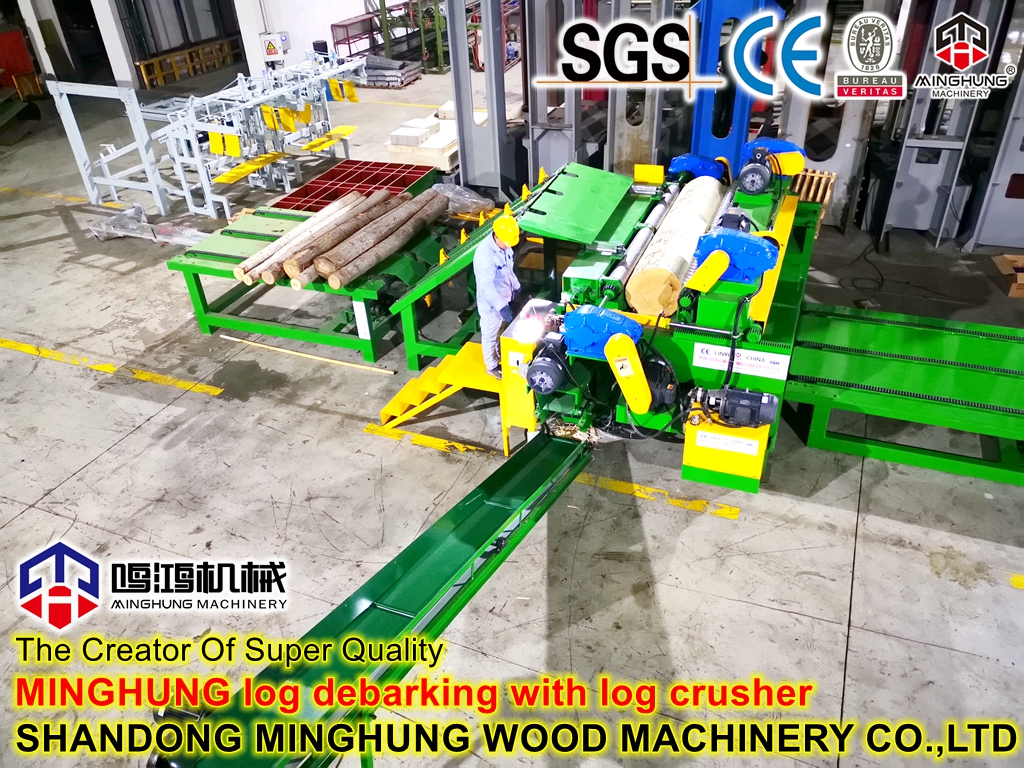

2. log debarking
Процесс: Удалить кору, используя дебаркер. Кора не содержит волокон, уменьшает прочность на связи и изнашивает оборудование.
Оборудование: барабан или кольцо.
Ключевой параметр: скорость дебаркинга должна быть> 95%, пропускная способность обработки должна соответствовать ритму производственной линии (~ 30-40 журналов/час).
3
Процесс: замочите распределенные бревна в резервуарах с горячей водой (60-80 ° C) в течение 8-24 часов.
Цель: смягчает лигнин, делая бревна податливыми для очистки гладкого, высококачественного винира без осколков.
Рассмотрение емкости: размер и количество кулинарных бассейнов должны обеспечить непрерывную подачу смягченных журналов, первую критическую точку для обеспечения мощности.

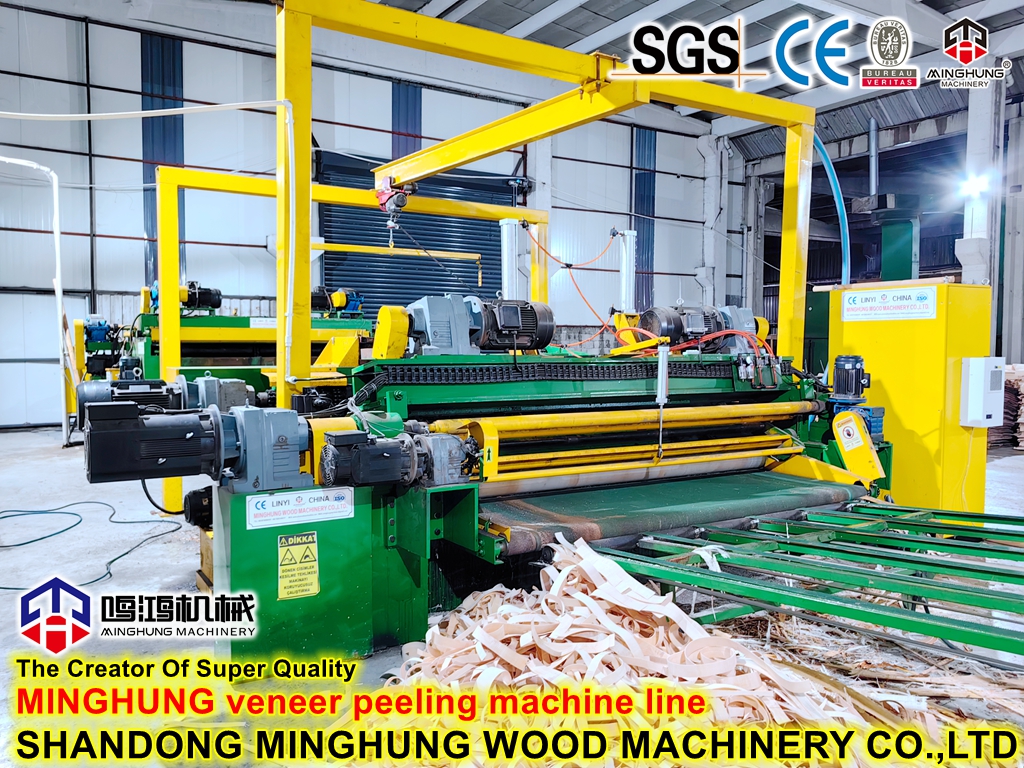

4. Очистка шпона
Процесс: это основной процесс. Размягченный бревень зафиксируется на токарном станке и вращается вокруг его центральной оси, в то время как острое лезвие пропускает его в непрерывную ленту шпона.
Оборудование: токарный станок шпинделя (для бревен с большим диаметром).
Ключевые параметры:
Толщина очистки: рассчитывается на основе целевой отделанной толщины и количества свай. Например, для доски толщиной 18 мм толщиной, толщина шпона составляет ок. 1,6 мм. Толерантность к толщине должна контролироваться в пределах ± 0,05 мм.
Длина очистки: 1300 мм или 2600 мм.
Уничтожение пропускной способности: годовой объем производства 50 000 м Мед требует 2-3 высокопроизводительных шпонных шлаков для удовлетворения спроса на последующую сушилку.
| Раздел 2: Сушка и обработка шпона |
Цель этого раздела - контролировать содержание влажности винира (MC) для эффективного склеивания.
1. Сушка шпона
Процесс: влажный шпон от пилинга (MC 60%-100%) передается в сушилку.
Оборудование: роликовая сушилка (предпочтительна, лучше для плоскостности винина) или сетчатая сушилка для ремней.
Ключевые параметры:
Температура сушки: 160-180 ° C (пара нагревается).
MC после сушки: 8%-12%. Это абсолютно критический индекс. Слишком высокие причины волдыри, слишком низкие причины переполнены клеем.
Узкое место в основной вместимости: это самое большое узкое место всей линии. Годовой выход в размере 50 000 м⊃3; требует 2 больших линий сушилки с 10-15 секциями, работающих 24/7.
2. Подключение и оценка шпона
Процесс: Высушенная лента непрерывного винира обрезана по размерам в соответствии с требованиями и оценивается работниками или системами зрения на основе дефектов, таких как разделения, узлы и отверстия.
Принцип оценки: высококачественный свободный дефект шпон используется для слоев лица/задней части; Винир с незначительными дефектами используется в качестве основных слоев после исправления; Сильно дефектный шпон используется для наполнителя или отходов.
Рассмотрение емкости: станции отсечения и оценок требуют значительной рабочей силы, и их скорость должна соответствовать скорости выхода сушилки.

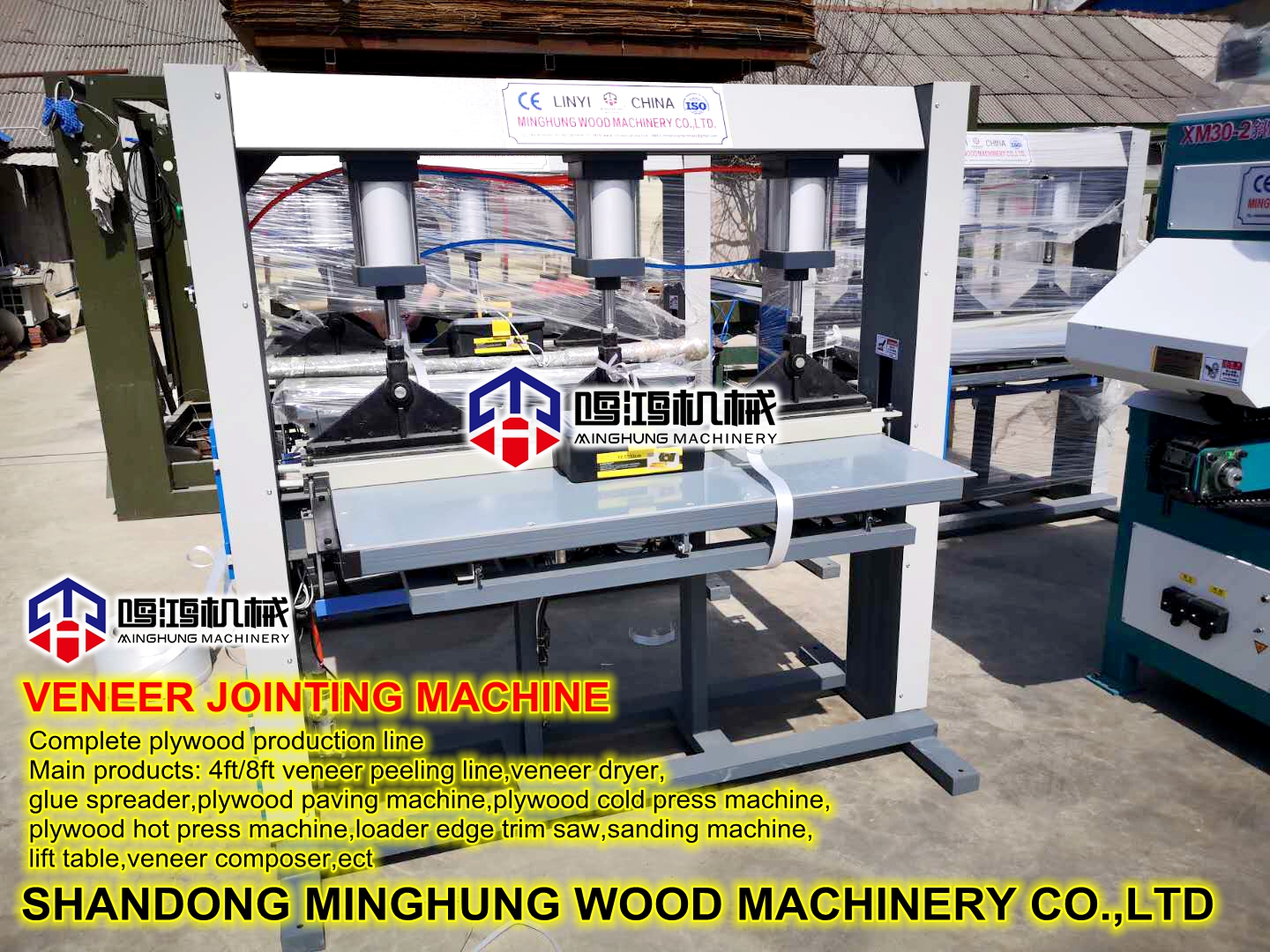

3. Патч шпона
Процесс: трещины и отверстия в шпоне Core заполняются с помощью исправляющих машин и замазки для повышения урожая.
| Раздел 3: Приложение и прокладка клея |
Цель этого раздела - применять клей к шпону и сложить его в коврики.
1. Применение клея (распространение)
Процесс: градуированные листы шпона пропускаются через клеевой распределитель с четырьмя руками, чтобы равномерно наносить клей на обеих поверхностях.
Клейский тип: обычно мочевина-формальдегид (UF) для внутреннего использования; или фенол-формальдегид (PF) для внешнего использования.
Ключевой параметр: Сумма спреда должна точно контролировать (обычно 120-180 г/м⊃2;), определяемое скоростью ролика и зазором.

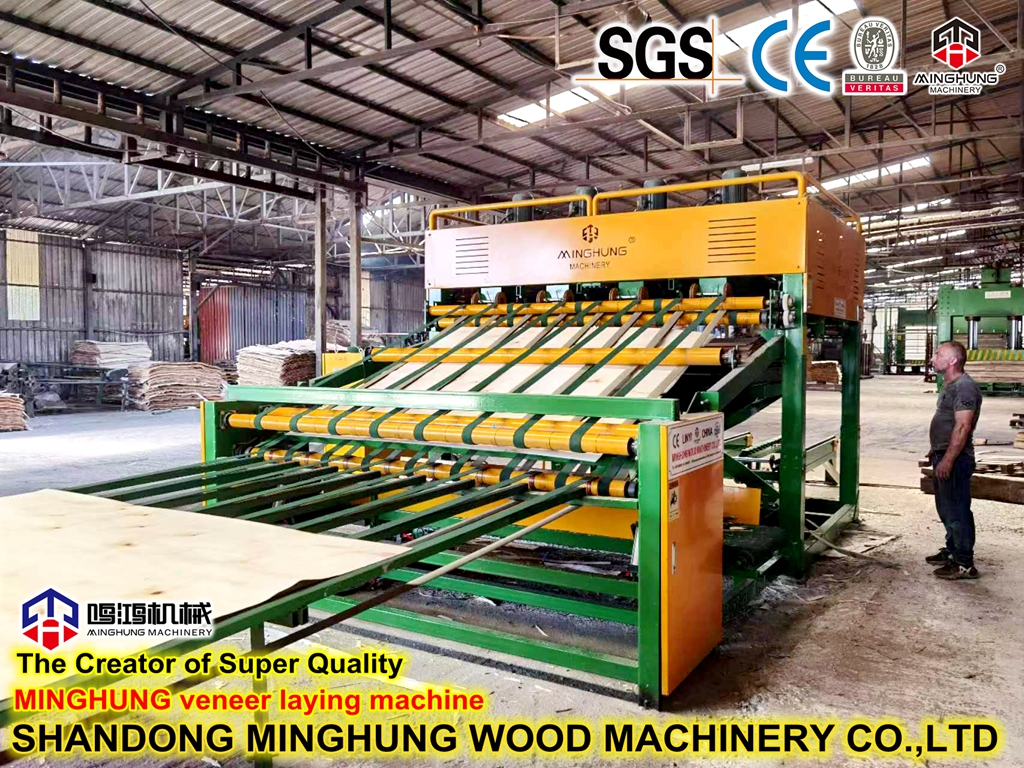

2. Layup (сборка)
Процесс: клейкие листы шпона укладываются вручную или автоматически с направлением зерна 'Поперечно-ориентированное '. Структура: лицевая шпона (продольное зерно) → Core -шпон (зерно -поперечный) → задний шпон (зерно продольное).
Оборудование: Автоматизированные машины прокладки являются необходимой конфигурацией для емкости 50 000 м⊃3;. Они значительно повышают эффективность (могут достигать 15-20 секунд/ковриков), снизить рабочую силу и обеспечить точность укладки (избегайте пробелов или перекрытий).
Ключ мощности: скорость укладки напрямую определяет время цикла производственной линии.
3. Предварительное давление (холодное прессование)
Процесс: Собранные коврики отправляются в холодный пресс, где высокое давление (0,5-1,5 МПа) применяется при комнатной температуре в течение периода (5-15 минут).
Цель: предварительно соединить коврик с твердым блоком для облегчения транспортировки и загрузки в горячую прессу, предотвращая коллапс мат.
| Раздел 4: Горячие прессы |
Это ядро производства, определяющее конечные физические свойства продукта.
1. Загрузка и горячее прессование
Процесс: предварительно представленные коврики автоматически загружаются в каждое отверстие мульти-открытого горячего пресса с помощью погрузчика, который затем закрывается для применения давления и тепла.
Оборудование: 15-20 Открытие многооткрываемого горячего пресса (с автоматическими погрузчиками/выгрузчиками), как правило, в 4'x8 '(1220x2440mm) или 4'x9' (1220x2745 мм) размеры платена.
Ключевые параметры процесса (пример для 18 -миллиметровой платы PF):
Температура: 140-150 ° C.
Давление: 2,5-3,5 МПа
Время: ок. 15-18 минут (≈1 минута/мм)
Расчет мощности основной мощности: годовая мощность в размере 50 000 м⊃3; обычно требует 2 таких горячих прессов. Расчет: Одно 20-открытое пресс производит ~ 2,5 мграни на велосипед. Со временем цикла ~ 45 минут (включая загрузку/разгрузку), ежедневный выходной выход для одного пресса составляет ~ 70 м⊃3;. Два пресса выводят ~ 140 м⊃3;/день, достигая ~ 42 000 м⊃3; в год. Учет потери эффективности, необходимы два пресса для удовлетворения спроса на 50 000 м Ме.
2. разгрузка и охлаждение
Процесс: нажатые панели удаляются разгрузчиком и сразу же помещают на охлаждающие стойки, распределенные для принудительного охлаждения.
Цель: останавливает тепловую реакцию, предотвращая деформацию и охрупцию, вызванную остаточным теплом.
| Раздел 5: Отделка и упаковка |
Цель этого раздела - уточнить грубые панели в квалифицированные коммерческие продукты.
1. Кравление обрезки
Процесс: Используйте двойную пирожную машину поперечного обрезания и обрезки края, чтобы отрезать грубые края, образованные после нажатия, создавая аккуратные прямоугольные панели.
2. Шлифование
Процесс: это является последним критическим для обеспечения точности толщины и качества поверхности. Панели проходят через шлифовальную машину с широким отложением 6 голов (грубая, тонкая, отделка шлифования).
Цель: Устраняет изменение толщины, предварительно закрепленные поверхностные слои и поверхностные дефекты, достигая гладкой и плоской поверхности.
Ключевой параметр: количество шлифования 0,1-0,3 мм, точность калибровки толщины ± 0,1 мм.
3. Оценка, проверка и упаковка
Процесс: 100% проверка готовых панелей. Проверьте визуальные дефекты и свойства тестирования, такие как модуль разрыва/упругости (MOR/MOE) в соответствии с национальными стандартами (например, GB/T 9846), затем соответственно (например, премия, первый класс, квалифицированный).
Упаковка: квалифицированные продукты объединены пластиковой пленкой и привязанностью, помечены и хранятся для продажи.
Предложения по конфигурации и выбору основного оборудования (50 000 м⊃3;/год)
Ключевое оборудование должно обладать достаточной пропускной способностью, точностью и надежностью обработки, чтобы обеспечить выход и качество.
Раздел | Название оборудования | Рекомендуемые спецификации | Примечания |
Сырой мат | Дебаркер | Диапазон ≥600 мм, емкость 30-40 журналов/час | Для бревна с большим диаметром |
Пилинг | Шпон | Тип шпинделя, длина 2600-2700 мм, диа. 200-800 мм | Основное оборудование, высокая точность, толщина 1,5-3,5 мм |
Сушка | Шпона сушилка | 10-15 секта. Сетчатый ремень или 4-уровневой ролик, температура ≥150 ° C | Узкое место, должно обеспечить достаточное количество сушки |
Склеивание | Клейкий распределитель | Рабочая ширина ≥1400 мм | С системой смешивания и кормления автомобилей |
Формирование | Линия прокладки | Полу/полностью автоматическая станция прокладки | Значительно повышает эффективность |
Предварительный пресс | Давление ≥200 тонн, размер 1400x2700 мм | С автоматической нагрузкой/разгрузкой |
Прессование | Горячая пресса | Многоизвестные, 15-20 отверстий, Platen 1450x2950 мм, давление ≥2500 тонн | Большинство критических оборудования, рекомендуется автоматическая нагрузка/разгрузка |
Отделка | Край Триммер | Двойная сельская обрезка и обрезка |
|
Шлифовальный | Калибровка ремней для ремня шириной 6 головок, ширина ≥1400 мм | Обеспечивает конечную точность и отделку конечной толщины |
Вспомогательный | Котел | 10-15 т/ч паровочный котел, работающий биомассой | Обеспечивает тепло для сушки и нажатия |
Пыли. | Централизованная система сбора пыли | Соответствует экологическим стандартам |
Воздушный комп. | Большой винтовой воздушный компрессор + воздушный бак | Обеспечивает пневматическую силу |

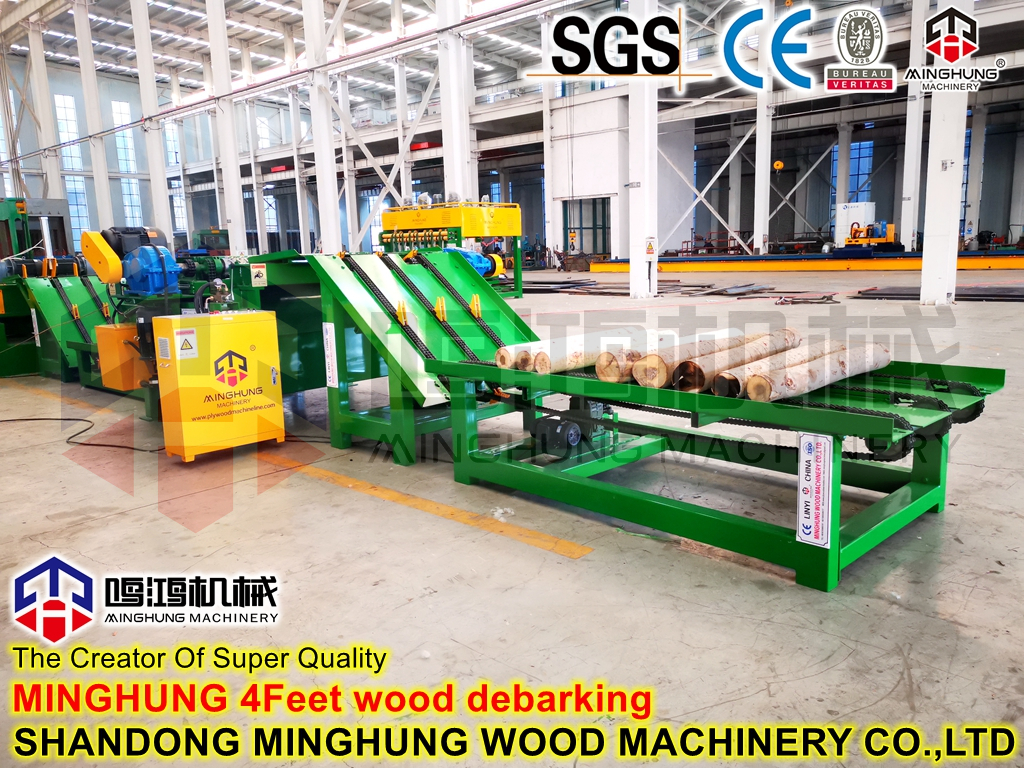

деревянный разборщик
шпона пилинг -машина
сушка MCHINE
Планетный клей распространяется
Холодная пресса машина

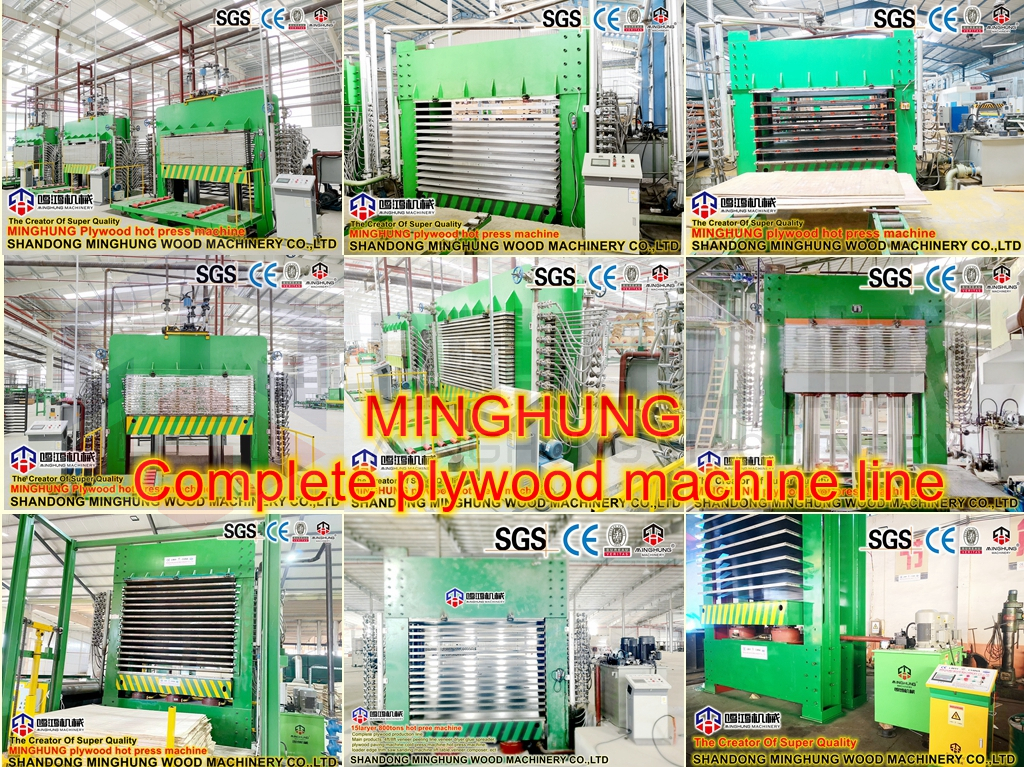

Горячая пресса
распиливание MSChine
шлифовальный
Диапазон толщины и первичное применение
В фанерной промышленности «Панель средней толщины » является относительным термином, обычно относящимся к панелям толщиной от 8 до 30 мм. Панели в этом диапазоне сочетают в себе достаточную прочность на структуру с относительно легкими свойствами, что делает их одним из наиболее широко используемых фанерных продуктов.
Диапазон толщины | Основные сценарии применения |
8 мм - 12 мм | Бетонная опалубка: используется для менее требовательных плитов, литья на стенах, с относительно меньшим количеством повторных ресурсов. |
Подложка мебели: используется для боковых ящиков, задних шкафов, диванов, столешниц (требует всплывающего покрытия). |
Упаковочные чехлы: Производственные пакетные чехлы и поддоны для оборудования среднего размера. |
13 мм - 18 мм | Бетонная опалубка (мейнстрим): Это наиболее часто используемый диапазон толщины на строительных площадках. Он предлагает высокую прочность и множественные повторные использования, используемые для литья основных конструкций, таких как балки, колонны и полы. |
Контейнерные полы: используется в качестве деревянного пола для сухих грузовых контейнеров, требующих чрезвычайно высокой прочности и износостойкости. |
Грузовые и прицельные накладки. |
19 мм - 25 мм | Упаковка с тяжелой температурой: используется для больших случаев для тяжелых машин и оборудования, обеспечивая чрезвычайно сильную защиту. |
Промышленные поддоны/платформы: используются в качестве базовых пластин или платформ под оборудованием. |
Строительство строительства: используется для сетей I-JOIST. |
Специальная мебель: используется для столешницы, обеденных столов и рабочих кабинетов, требующих твердого ощущения. |
26 мм - 30 мм+ | Случайные платформы и напольные покрытия: используются для стеллажей высокой емкости и напольных покрытий в мастерских и складах с требованиями к экстремальной нагрузке. |
Специальное структурное использование: используется для специальных опорных конструкций в сценических и выставочных дисплеях. |
Холодные полы: используется в качестве изоляционной подкладки для холодного хранения. |
