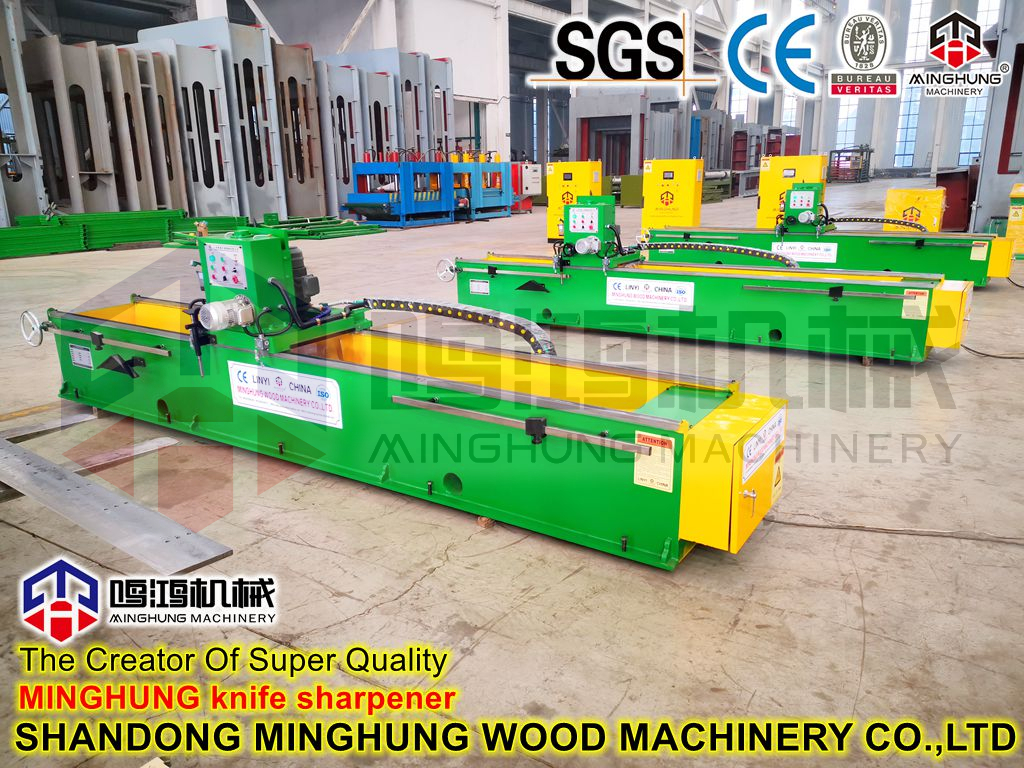

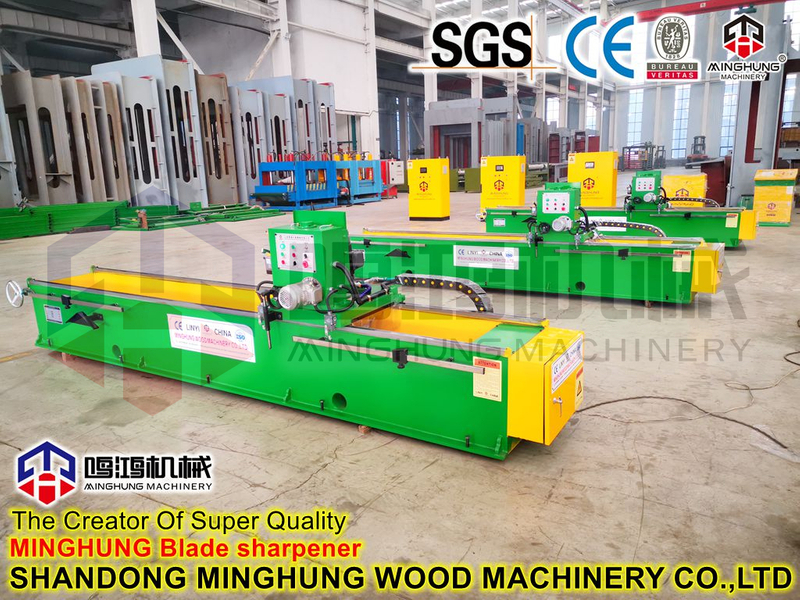

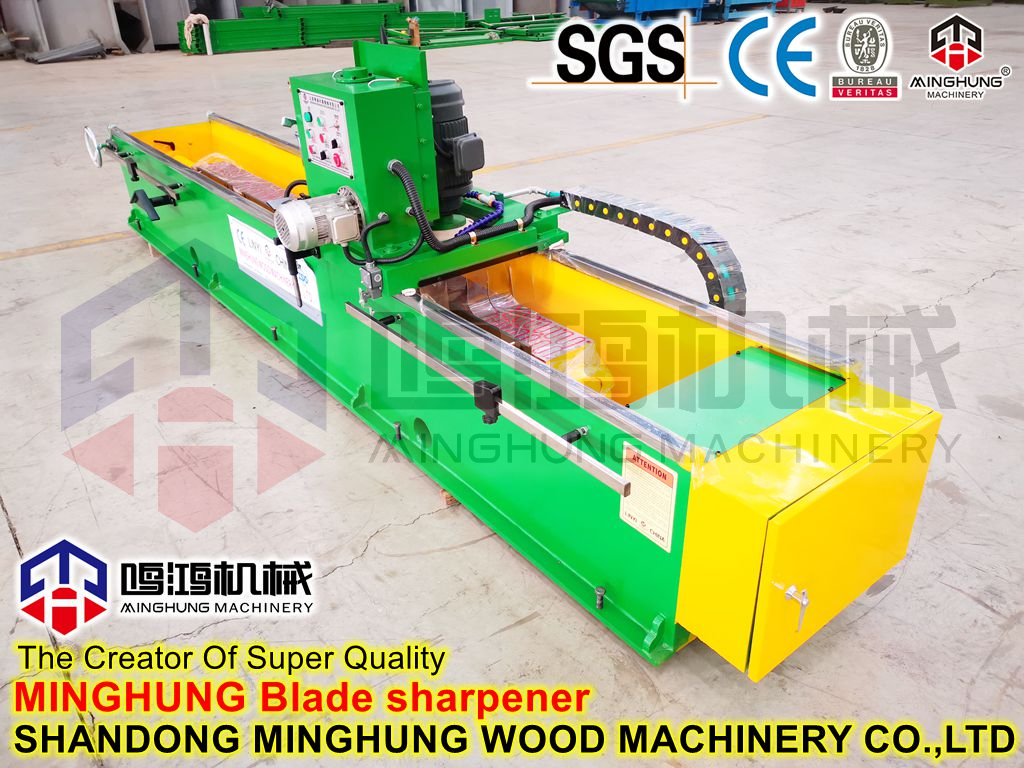

ИНСТРУКЦИЯ ЗАТОЧИЛКА НОЖЕЙ
Контакт: 0086 18769900191
Веб-сайт: www.plywoodmachineline.com
Электронная почта: minghungmachinery@gmail.com
SHANDONG MINGHUNG WOOD MACHINERY CO.,LTD
Руководство по эксплуатации точилки для ножей
1. Выберите подходящий шлифовальный круг в соответствии с материалом шлифовального инструмента, как правило, шлифуют фрезу HS-CO NACHI.Фреза SG-FAX использует белый шлифовальный круг с внутренним отверстием 20мм 80К.При шлифовке вольфрамовой стали необходимо использовать алмазный шлифовальный круг;
2. Втяните гайку точной настройки подачи шлифовального круга (1) внутрь, пока она не совместится с маленьким отверстием шпинделя.После выравнивания вставить фиксирующий штифт (6) в отверстие так, чтобы шпиндель шлифовального круга не мог вращаться, а канавка прокладки была обращена внутрь.и близко к поверхности шлифовального круга используйте алюминиевый ключ для демонтажа, чтобы зафиксировать гайку;
3. После того, как шлифовальный круг зажат на шпинделе шлифовального круга, вытащите фиксированный штифт (6) и используйте алмазную правку (8) для правки шлифовального круга.При зачистке шлифовального круга не заправляйте слишком много за один раз, чтобы избежать падения алмаза;
4. Отрегулируйте плотность вращения шпинделя.Когда седло шпинделя поворачивается на 90°, если верхний и нижний зазоры слишком велики, вы можете использовать два ключа, чтобы ослабить гайки в противоположных направлениях, а затем отрегулировать до нужной затяжки одну за другой.
5. Регулировка угла 0° седла основного вала: Используйте шестигранный ключ на 10 мм, чтобы отрегулировать стопорный болт (19) под делительной пластиной 90°, чтобы он был подвижным, ослабьте стопорную гайку 90° (18) и потяните вверх. фиксирующий болт диска указателя 90° (14).Используйте круглый стержень диаметром 12 мм, чтобы отшлифовать брусок длиной около 60 мм.Если размер переднего конца больше, чем размер заднего конца, отрегулируйте ключ влево и отрегулируйте его в соответствии с размером.Если размер переднего конца шлифовального круга меньше размера заднего конца, отрегулируйте гаечный ключ влево до тех пор, пока передний и задний размеры не станут одинаковыми;
6. Отрегулируйте гнездо шпинделя на 90° с помощью гаечного ключа на 5 мм во внутреннем углу, чтобы отрегулировать стопорный болт (19), зажмите круглый стержень Φ12 мм на верхнем торце гнезда шпинделя и выровняйте поверхность шлифовального круга, зафиксируйте гнездо шпинделя. в положение 90° и покачать гнездо шпинделя по дуге вверх и вниз., Нанесите синий дан на торец круглого стержня.Если сначала шлифуется правая сторона торца, это означает, что 90° закончились;Торец можно шлифовать влево и вправо.При регулировке необходимо ослабить фиксирующую гайку 90° и фиксирующий болт делительной пластины 90° (14).Когда регулировка завершена, делительную пластину 90° можно обнулить и зафиксировать с помощью крепежных болтов T6;
7. Выберите подходящую втулку в соответствии с диаметром хвостовика мельницы, закрепите хвостовик на гнезде шпинделя и законтрите гайку (11) за гнездом шпинделя;
8. В соответствии с формой шлифовального инструмента отрегулируйте углы на гнезде шпинделя и законтрите соответствующие гайки;
9. Когда шлифование не запущено, инструмент и шлифовальный круг не должны находиться на слишком близком расстоянии, чтобы предотвратить столкновение шлифовального круга и инструмента при включении машины;
10. Включите переключатель шлифовального станка (2), дайте шлифовальному кругу вращаться более 1 минуты, а затем начните шлифование после подтверждения отсутствия ненормальных явлений;
11. Поверните стопорную гайку втулки (11) правой рукой и отрегулируйте гайку точной настройки подачи (1) левой рукой.Когда шлифовальный круг вот-вот коснется инструмента,
Нож следует подавать медленно, чтобы избежать ударов по шлифовальному кругу;
12. Количество подачи должно соответствовать вращению панели инструментов, и количество подачи не должно быть слишком большим, чтобы не сжечь инструмент и не вызвать отжиг;
