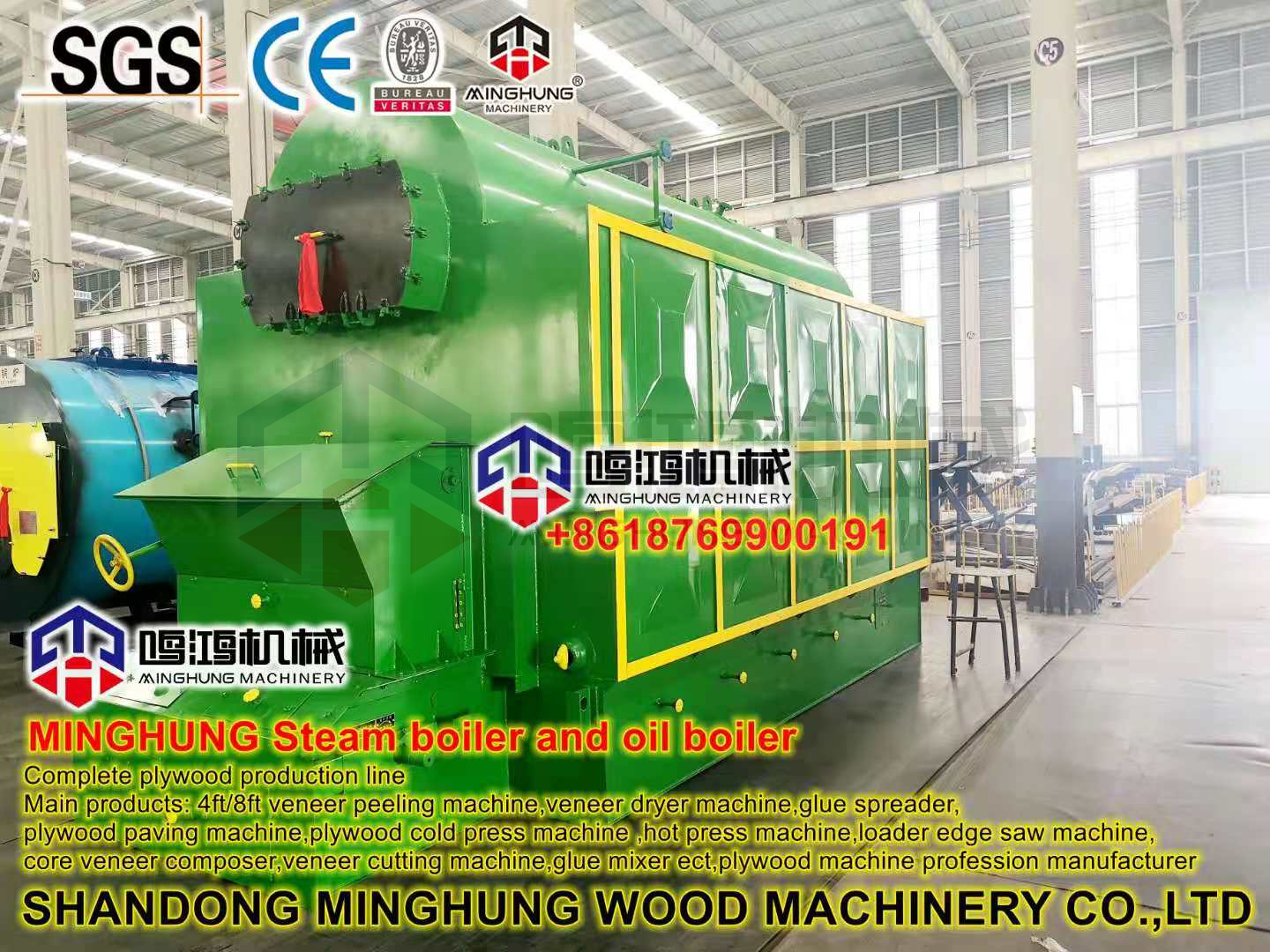

Масляный котел
В котле происходят три основных процесса: (1) Топливо сжигается в топке, а его химические запасы могут выделяться в виде тепловой энергии, что делает пламя и продукты сгорания (дымовые газы и золу) высокоактивными. температура.(2) Высокотемпературное пламя и дымовые газы передают тепло рабочей жидкости (теплоносителю) через «поверхность нагрева».(3) Рабочее тело (теплоноситель) нагревается, и его температура повышается, или испаряется до насыщенного пара, или нагревается до перегретого пара.Вышеуказанные три процесса взаимосвязаны и осуществляются одновременно, реализуя преобразование и передачу энергии.Наряду с преобразованием и переносом энергии существует также течение и изменение материи.Водопаровая система, угольно-зольная система и ветро-дымовая система являются тремя основными системами котла, и работа этих трех систем осуществляется одновременно.Как правило, процессы на стороне топлива и дымовых газов (включая горение, выделение тепла, шлакообразование, течение газа и т. д.) в совокупности называются «печными процессами»;процессы на стороне воды и пара (поток воды и пара, поглощение тепла, парообразование, разделение пара и воды, термохимический процесс и т. д.), вместе именуемые «процессом в тигле».
Общая концепция 1. Калория: Калория – это технологическая величина.В повседневной жизни более распространены некоторые интуитивные понятия, такие как горячая вода и жаркая погода, но как измеряется калория?Правило: При атмосферном давлении одна килокалория — это количество тепла, необходимое для повышения температуры одного килограмма воды на один градус Цельсия.1cal= 2. Температура: Температура – это степень, в которой объект горячий или холодный.В технике для измерения атмосферы обычно используются температурная шкала Цельсия и термодинамическая температурная шкала (абсолютная температурная шкала).Температура по шкале Цельсия представлена буквой «t», а единицей измерения является градус Цельсия (°C).При нормальном атмосферном давлении температура замерзания чистой воды равна 0°С, а температура кипения равна 100°С.Шкала термодинамической температуры также известна как шкала Кельвина, представленная буквой «Т», единицей измерения является Кельвин (К).При нормальном атмосферном давлении температура замерзания чистой воды равна , а температура кипения равна .Температура 1°C по шкале Цельсия численно равна температуре 1K по термодинамической шкале температур, и соотношение T=t+3. Давление: Давление относится к вертикальной силе, действующей на единицу площади.В технике часто используются следующие единицы измерения: Па (Па), МП (МПа).4.Некоторые представления о водяном паре а.Насыщенная вода: когда вода нагревается до определенной температуры, она начинает кипеть.Температура в это время называется температурой насыщения, а вода называется насыщенной водой;Насыщенный пар называется сухим насыщенным паром;в.влажный насыщенный пар: насыщенный пар, содержащий влагу, называется влажным насыщенным паром;д.сухость пара: относится к процентному содержанию (%) сухого насыщенного пара во влажном насыщенном паре;е.Скрытая теплота парообразования (r): теплота, необходимая для нагревания одного килограмма насыщенной воды при постоянном давлении до полного испарения в сухой насыщенный пар при той же температуре, или теплота, выделяющаяся при конденсации сухого насыщенного пара в насыщенную воду при той же температуре, называется скрытой теплотой парообразования;ф.Перегретый пар: когда сухой насыщенный пар нагревается при постоянном давлении, температура пара начинает повышаться от температуры насыщения до заданной температуры перегрева.Такой пар называется перегретым паром. Температура вспышки является важным показателем, позволяющим избежать воспламенения масла.Когда масло хранится в открытом контейнере, в целях безопасности температура масла должна быть как минимум на 10°C ниже его температуры вспышки.В сосудах под давлением и трубопроводах, поскольку свободной поверхности жидкости нет, она не ограничена.е.Температура замерзания: температура, при которой масло теряет текучесть, называется точкой замерзания.Температура замерзания зависит от количества воска в масле.Чем выше содержание воска, тем выше температура замерзания;чем больше желеобразных веществ в масле, тем выше температура замерзания.Температура замерзания является основным показателем хранения и транспортировки нефти.2. Газовое топливо, обычно используемое газовыми котлами, относится к трем категориям: природный газ, сжиженный нефтяной газ и искусственный газ.Газовое топливо обычно содержит горючие газы, такие как углеводороды, водород и монооксид углерода с низкой молекулярной массой, и часто сопровождается негорючими газами, такими как диоксид углерода и азот.Мощность газовых котлов рассчитана исходя из теплотворной способности природного газа 8500 ккал/нм3, теплотворной способности сжиженного нефтяного газа 24000 ккал/нм3 и бытового газа 4000 ккал/нм3.
больше о котле свяжитесь с нами:
WhatsApp: +8618769900191 +8615589105786 +8615805493072
Веб-сайт: www.plywoodmachineline.com
электронная почта: minghungmachinery@gmail.com
Правила эксплуатации масляного котла-теплообменника
1. Автоматическое управление горелкой (сбор датчика температуры масла на выходе)
Когда температура масла на выходе из котла ниже установленного нижнего предела температуры масла на выходе, а разница давлений масла между входом и выходом в норме, автоматически включается огонь первой ступени и второй ступени горелки;
Когда температура масла на выходе из котла выше установленного верхнего предела температуры масла на выходе -5°C, огонь второй ступени горелки выключается, а огонь первой ступени остается в состоянии;
Когда температура масла на выходе из котла выше установленного верхнего предела температуры масла на выходе, выключите первую и вторую ступень горелки;
2. Автоматическое управление насосом впрыска масла (нормально открытая точка поплавка уровня масла в масляном баке)
Когда уровень масла в высоком масляном баке низкий, автоматически запускается насос для впрыска масла;
Когда уровень масла в верхнем масляном баке высок, насос впрыска масла автоматически отключается.
3. Автоматическое управление циркуляционным насосом
Когда система начинает работать, циркуляционный насос включается до тех пор, пока система не будет отключена после окончания работы;
При остановке системы, когда температура масла на выходе ниже 100°С и разница температур масла на входе и выходе менее 20°С, циркуляционный насос отключается.
4. Автоматическое управление масляным насосом (сбор уровня масла с плавающим шариком в нормально открытой точке суточного топливного бака)
Когда уровень масла в ежедневном топливном баке низкий, топливный насос запускается автоматически;
Когда уровень масла в ежедневном топливном баке становится высоким, насос перекачки топлива автоматически отключается.
Автоматическая обработка ошибок 1. Ошибка перегрева масла на выходе.
Когда температура масла на выходе превысит установленный верхний предел температуры масла на выходе в 20°C или превысит 350°C, компьютер начнет мигать, отображая температуру перегрева, и управляемое оборудование будет принудительно отключено.
2. Ошибка превышения температуры дымовых газов.
Когда температура дымовых газов превышает установленную предельную температуру 300 ℃, отображается индикация перегрева дымовых газов, и контролируемое оборудование отключается.
3. Ошибка низкого перепада давления (соберите внешний манометр перепада давления)
Когда давление масла между входом и выходом котла ниже установленной разницы давлений, ЭБУ выдает ошибку и управляемое оборудование принудительно отключается.
4. Ошибка избыточного давления (соберите внешний манометр)
Когда давление масла в котле выше, чем установленная точка высокого давления, индикация неисправности компьютера приведет к отключению контролируемого оборудования.
5. Сообщение о сбое питания
Когда напряжение сети системы превышает нормальный рабочий диапазон (180–260 В), на экране появится сообщение об ошибке, и оборудование не будет заблокировано.

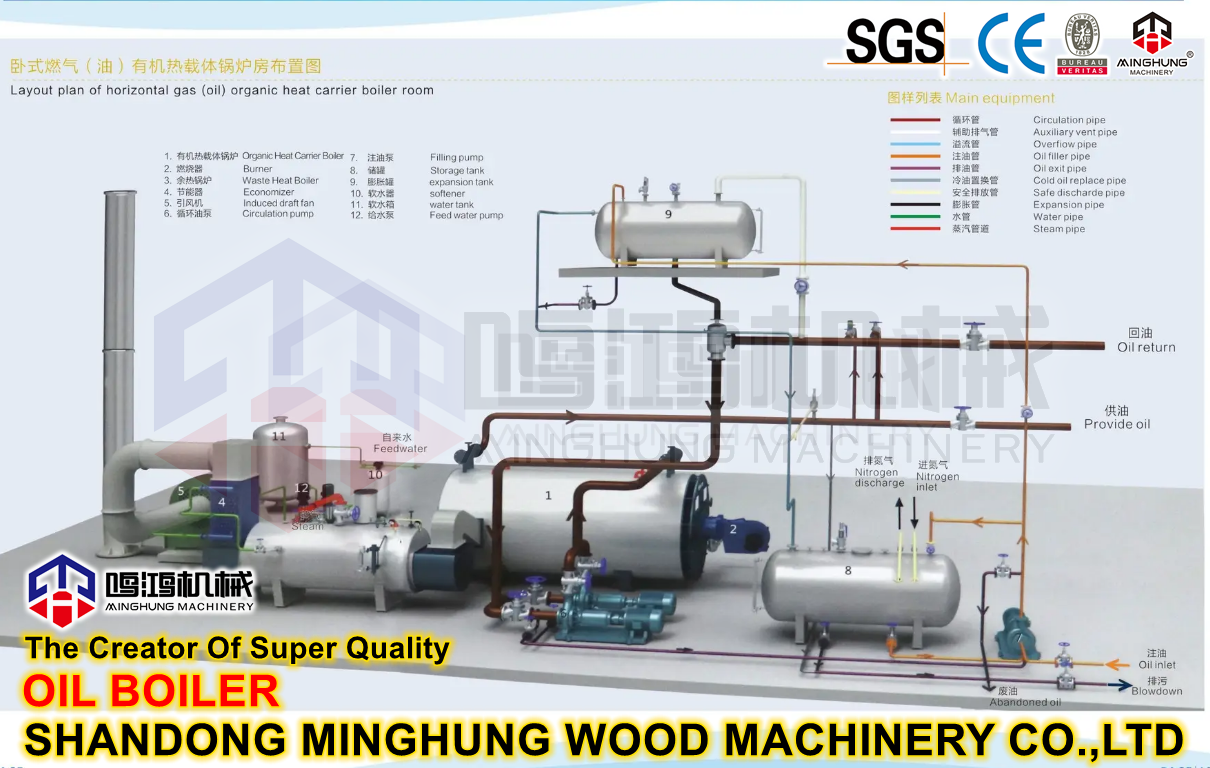

Схема установки масляного котла-теплообменника Порядок работы масляного котла-теплообменника:
1. Осмотр перед запуском 1. Если нагревательная печь и ее окружение чистые и не содержат мусора, проверьте, в порядке ли корпус печи, горелка, контроллер, топочное отверстие, дымоход (дымоход) и т. д.;2. Обратное технологическое оборудование и процесс. Проверьте, превышает ли уровень масла в расширительном баке уровень жидкости на 1/4-1/2, и в норме ли термометр и манометр;3. Включите электропитание шкафа управления нагревательной печью, проверьте, в норме ли напряжение, проверьте световые индикаторы и различные индикаторные приборы. 4. Отрегулируйте главный редукционный клапан давления газа и вторичный редукционный клапан давления, чтобы давление регулировалось до 0,005 МПа.
2. Запуск 1. Запустите циркуляционный насос теплоносителя (запустите один и подготовьте один, см. правила эксплуатации водяного насоса).После запуска насоса он будет нормально циркулировать в течение примерно 0,5 часов, чтобы давление стало стабильным;2. Нажмите кнопку запуска горелки, чтобы проверить, нормально ли горит пламя топки.Если розжиг отсутствует, горелку следует снова запустить после устранения неполадок.
3. Операция выключения 1. Нормальное выключение ①Постепенно снижайте температуру, выключайте горелку и останавливайте горение;②Когда температура горячего масла падает ниже 70 ℃, остановите работу циркуляционного насоса горячего масла (см. правила эксплуатации водяного насоса);③Выключите общий источник питания, сделайте запись смены.2. Аварийное отключение Если печь экстренно остановлена из-за аварийной ситуации, горелка должна быть быстро выключена, а горелка должна быть перемещена вдоль оси шарнира горелки, чтобы создать состояние естественной вентиляции между печью и дымоходом, и рассеивать тепло, хранящееся в печи., чтобы масло-теплоноситель естественным образом охлаждалось и предотвращало перегрев.
В-четвертых, вопросы, требующие внимания 1. Во время патрульной проверки следует обратить внимание на наличие утечек вокруг печи с масляным теплоносителем.Рядом должно быть достаточное количество масляных и электрических средств пожаротушения, а вода в качестве огнетушащего средства не допускается.
Меры предосторожности для теплопроводных масляных котлов (1) Обеспечение безопасности оборудования
Системой обогрева масляного теплоносителя следует управлять как оборудованием, работающим под давлением, и необходимо следить за тем, чтобы отопительное оборудование было в хорошем состоянии, иначе последствия будут очень серьезными.В процессе эксплуатации следует регулярно проверять толщину стенок и прочность на сжатие оборудования, а также устанавливать на оборудовании и трубопроводах манометры, предохранительные клапаны и вентиляционные трубы.
(2) Строгая и безопасная эксплуатация
При использовании теплопроводной масляной печи необходимо строго контролировать температуру, чтобы она не превышала 350 °C, чтобы предотвратить повышение температуры и избыточное давление, которые могут вызвать опасность.Во избежание перегрева стенки трубы поверхности нагрева масляного теплоносителя поток масляного теплоносителя должен находиться в турбулентном состоянии, то есть число Рейнольдса Rc>10000, и иметь определенный расход на уменьшить толщину пограничного слоя при его протекании через поверхность нагрева.Циркуляционный насос теплоносителя не должен останавливаться во время работы в режиме обогрева.Когда тепловая нагрузка снижается или временно отключается, необходимо открыть регулирующий клапан байпасного возврата, чтобы отрегулировать поток системы, чтобы масло-теплоноситель в трубе имело достаточный поток и скорость потока.
При запуске нагревательной печи необходимо предварительно нагреть трубу поверхности нагрева и пустую трубу системного трубопровода.При воспламенении и нагреве из-за низкой температуры масла-теплоносителя, высокой вязкости, низкой скорости потока и толстослойного слоя скорость нагрева должна строго контролироваться, обычно ниже 40~50 ℃/ч, чтобы избежать локального перегрева. .Когда температура циркулирующего теплопроводного масла высока, а температура теплопотребляющего оборудования не повышается, температуру теплоносителя на выходе нельзя повышать вслепую, а следует искать причины в теплоиспользующем оборудовании. оборудования, таких как обрастание, засорение и т. д. При использовании масляного теплоносителя для обогрева следует обращать внимание на соотношение между температурой и давлением в начале движения.Если давление слишком высокое, а температура слишком низкая, значит есть вода, и ее нужно вовремя выпустить;если давление слишком низкое, а температура слишком высокая, это означает, что количество масла-теплоносителя недостаточно, и масло-теплоноситель следует добавить.Когда система перестает работать, циркуляционный насос масляного теплоносителя должен продолжать работать в течение некоторого времени.После того, как теплоноситель остынет, весь масляный теплоноситель в системе слить обратно в накопительный бак, особенно нельзя оставлять поверхность нагрева.
(3) Предотвратите смешивание масла-теплоносителя с водой или другими примесями.
Категорически запрещается подмешивать в теплопроводное масло воду или другие легкокипящие примеси, а также легковоспламеняющиеся и взрывоопасные вещества.При движении сначала следует слить воду из системы, затем открыть впускной клапан и обратный клапан и поднять температуру для удаления воды из теплоносителя;вновь замененное или добавленное масло-теплоноситель перед добавлением должно быть предварительно нагрето и обезвожено;В случае наличия влаги сначала следует открыть воздушный клапан, а затем поднять температуру масла-теплоносителя до 150 ℃ со скоростью нагрева 5 ℃/ч на небольшом огне, чтобы влага могла испаряться и выходить. .Затем закрыть выпускной клапан и нагреть до 250°С со скоростью нагрева 10°С/ч.В процессе нагрева, если вы слышите звук гидравлического удара или видите, что давление слишком высокое, вы должны немедленно открыть большой выпускной клапан, чтобы вытеснить водяной пар, а затем закрыть выпускной клапан, чтобы запустить двигатель.Когда печь выключена, нагретый материал должен быть выпущен, а затем паровой клапан печи с масляным теплоносителем должен быть закрыт, чтобы предотвратить утечку материала в систему.
(4) Удаление коксования и образования накипи
В производственной практике допустима толщина нагара менее 2 мм, а слой нагара в трубе печи от 0 до 1,5 мм.В это время непрерывное накопление коксового слоя примерно уравновешивается расплавленным количеством омываемого теплоносителем.Толщину слоя кокса в трубе печи можно измерить ультразвуковым толщиномером.
На входе в циркуляционный насос необходимо установить фильтр для отфильтровывания взвешенных частиц полимера и углерода, выпавших в осадок в результате локального перегрева, вызванного химическими изменениями.Фильтр должен легко разбираться и заменяться, чтобы регулярно очищать его от шлака и загрязнений, чтобы обеспечить фильтрующий эффект.
(5) Укрепление управления безопасностью
Необходимо уделять внимание разработке и внедрению технических спецификаций по эксплуатации масляного нагревательного оборудования и правил управления, а также строго соблюдать соответствующие законы и правила, а также правила техники безопасности.Должен иметься полный план реагирования на чрезвычайные ситуации для операции нагрева масла-теплоносителя, особенно для предотвращения перелива материала, разбрызгивания материала, утечки материала и работы в условиях перегрузки.
(6) Установить предохранительные устройства и средства пожаротушения.
Установите температуру, давление, расход, систему автоматической регулировки уровня жидкости, систему сигнализации и предохранительное устройство, чтобы обеспечить чувствительность приборов и счетчиков и простоту использования.Во время работы в режиме обогрева, если давление резко возрастает, необходимо немедленно открыть выпускной клапан для сброса давления, а клапан трубопровода теплоносителя, ведущего к отопительному оборудованию, следует закрыть.
