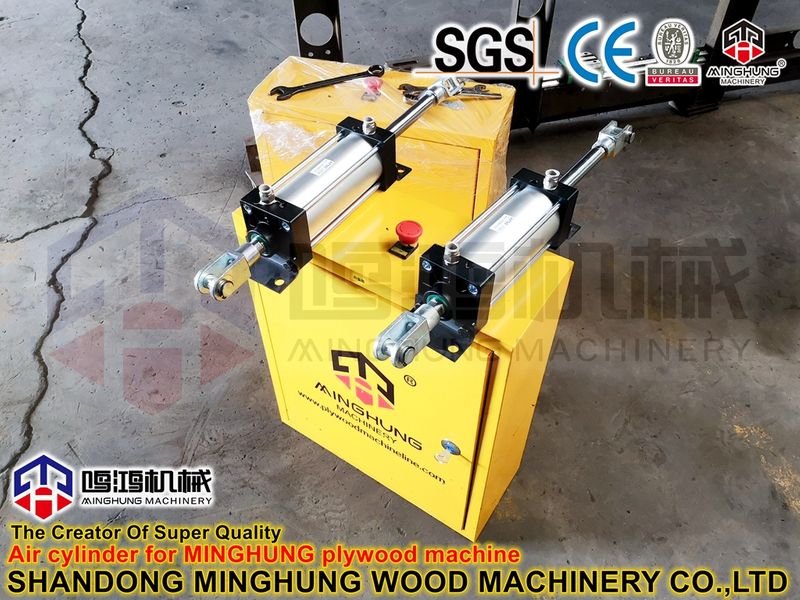

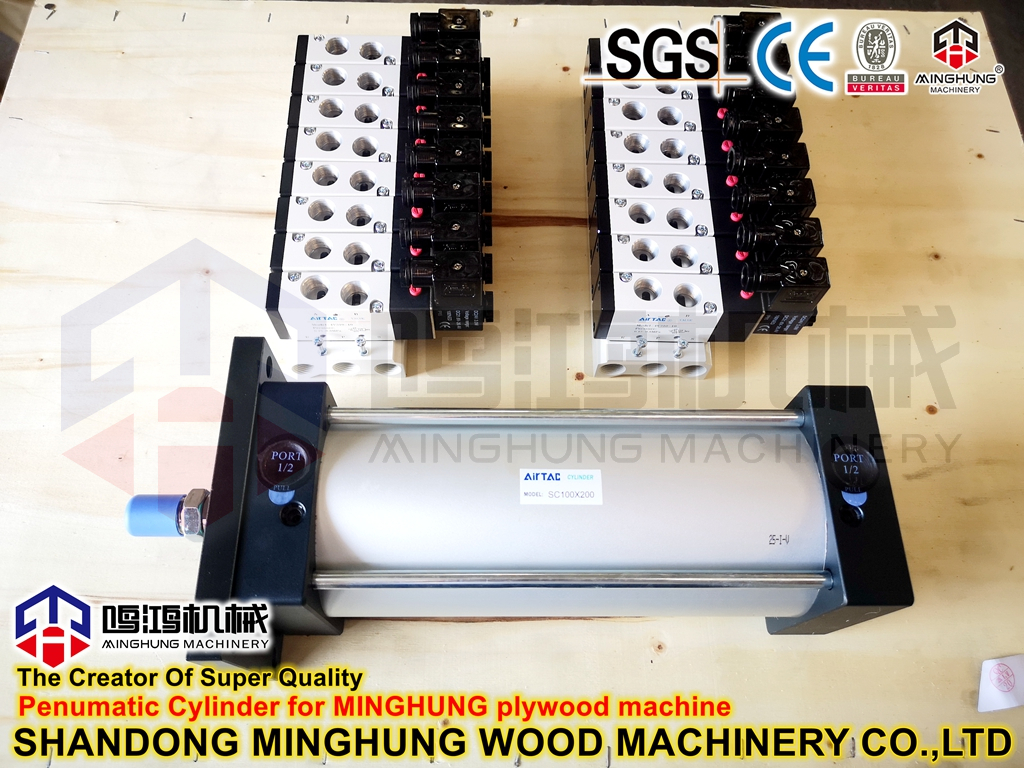

Воздушный цилиндр

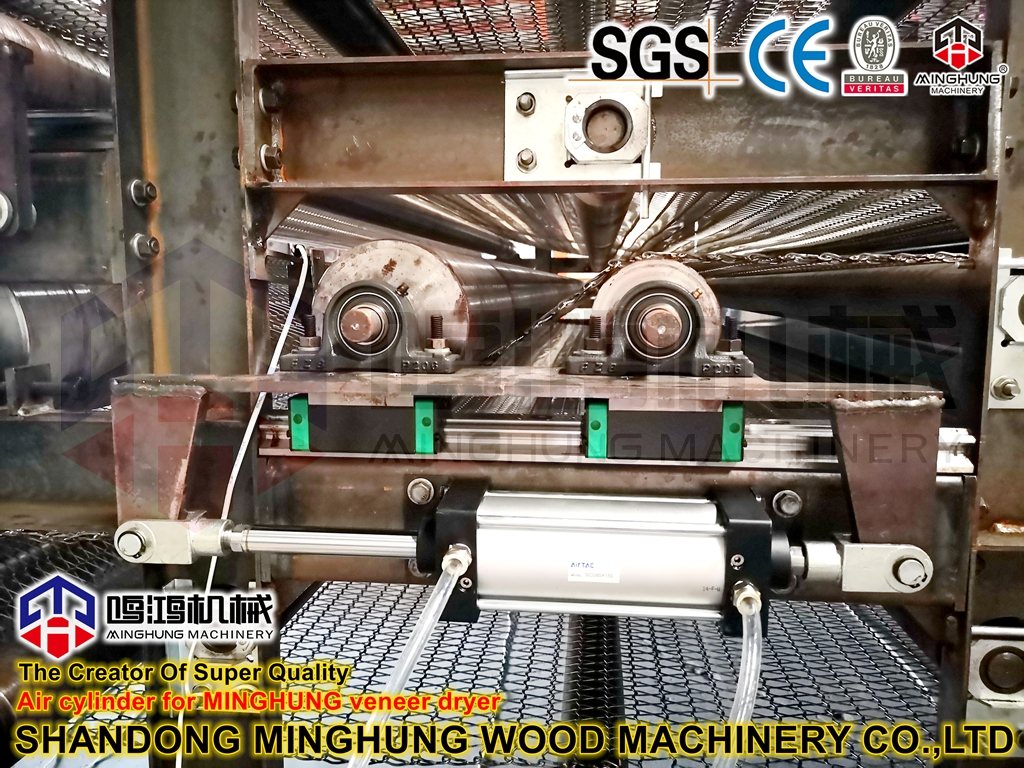

1: Что такое воздушный цилиндр
Цилиндр является исполнительным элементом пневматической системы, который преобразует энергию давления жидкости в механическую энергию, выдает усилие и толкает рабочий механизм для достижения возвратно-поступательного прямолинейного или возвратно-поступательного качательного движения.

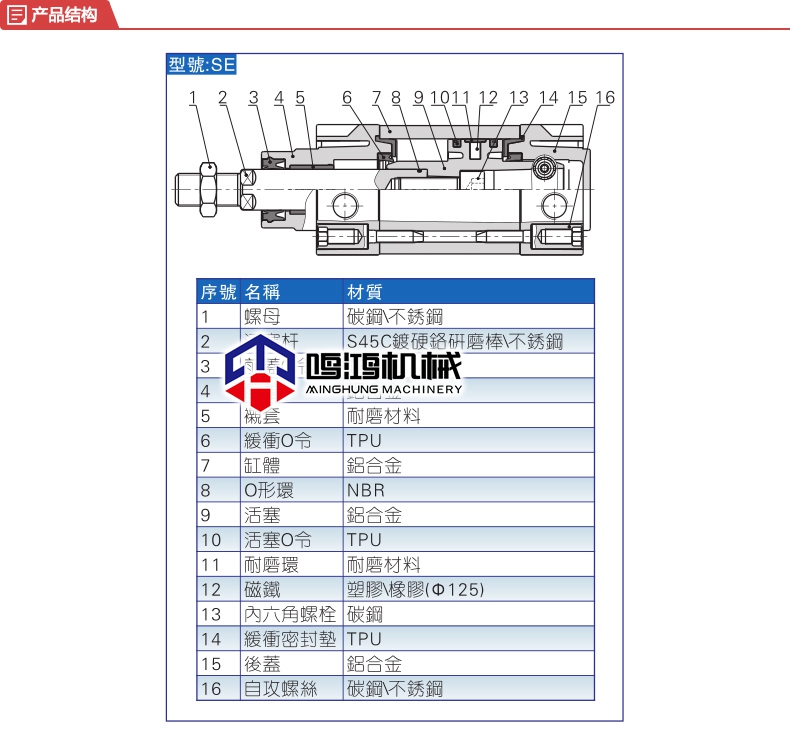

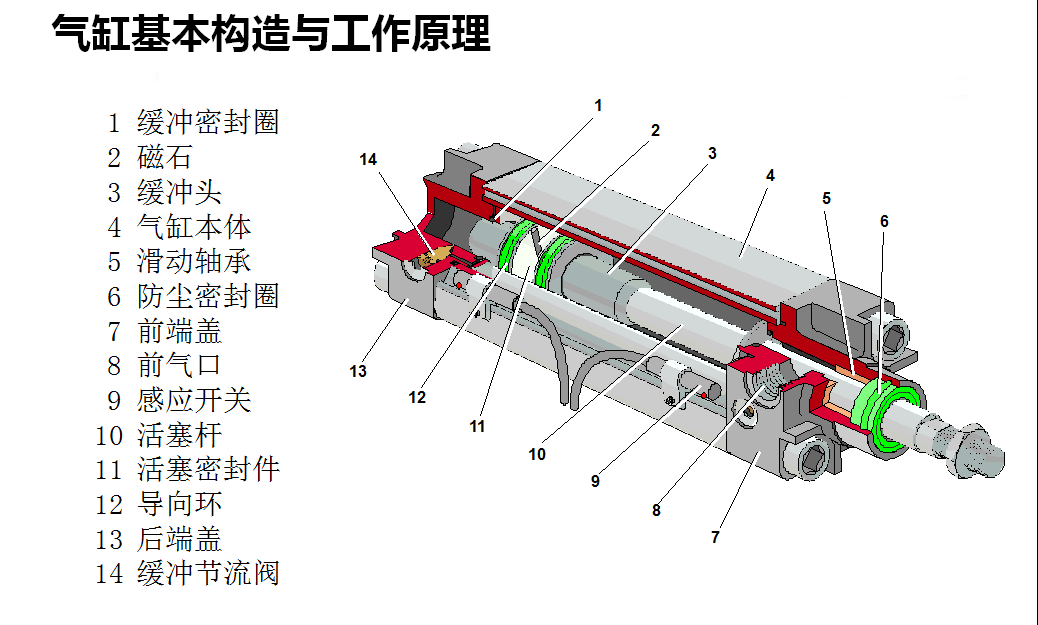

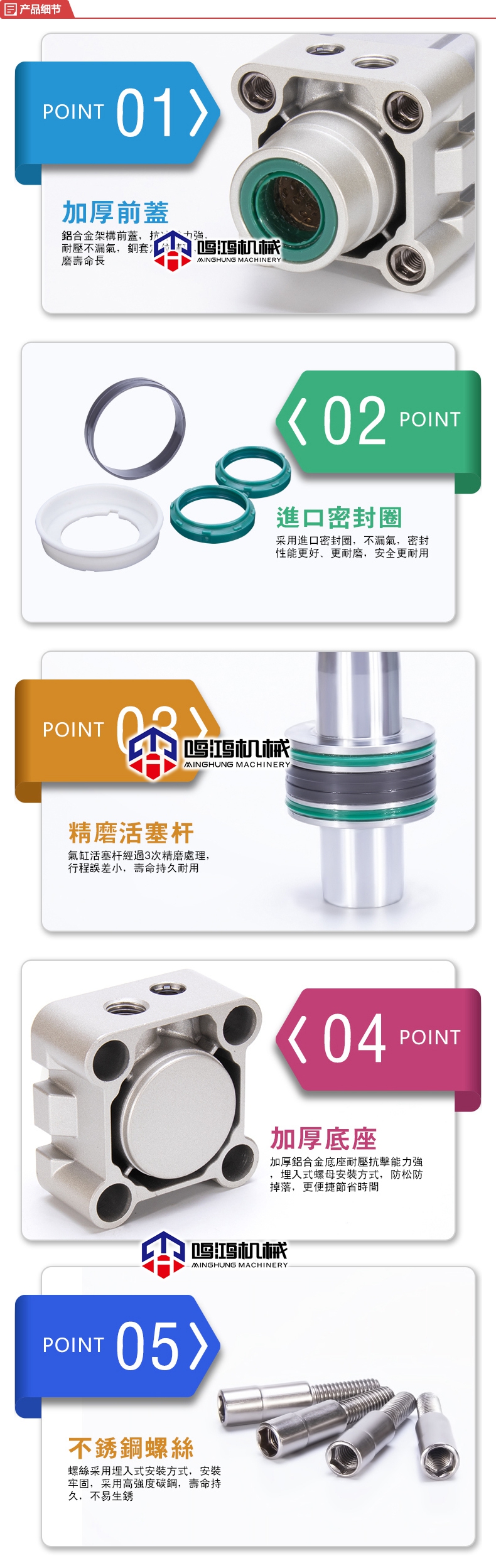

2: структура цилиндра
1. Условия использования: Баллон используется в ситуациях, когда существует опасность возгорания и взрыва.За исключением нескольких специальных цилиндров, его тип конструкции в основном такой же, как и у гидравлического цилиндра.
2. Из-за высокой сжимаемости газа точность регулирования скорости и положения цилиндра невысокая.В то же время давление пневматической системы низкое, а выходная мощность цилиндра небольшая.
3: среда использования и характеристики цилиндра
4: Классификация цилиндров
Цилиндры можно разделить на три категории, а именно: цилиндры одностороннего действия, цилиндры двойного действия и специальные цилиндры.(Конкретную классификацию см. в форме EXCEL).
5: Расчетная формула цилиндра (здесь, на примере цилиндра двойного действия со штоком поршня, сила тяги F1 и сила тяги F2 на штоке поршня рассчитываются по следующим формулам соответственно.
F1=1/4×π×D∧2×p×η
F2=1/4×π×(D∧2-d∧2)×p×η
В формуле F1 — тяга на выходе однопоршневого штокового цилиндра двойного действия (Н)
F2——Выходное тяговое усилие однопоршневого штока двойного действия (Н)
D——Диаметр поршня (м)
d — диаметр штока поршня (м)
p——Рабочее давление в цилиндре (Па)
η — скорость нагрузки, которая связана с давлением в цилиндре и всесторонне отражает быстрое движение поршня и эффективность цилиндра.Если требуются высокие динамические параметры цилиндра и высокая рабочая частота, скорость нагрузки обычно принимает значение (0, 3~0, 5), меньшее значение берется при высокой скорости, а большее значение берется при низкой скорости;Если обычно требуются динамические параметры цилиндра и рабочая частота низкая, это в основном равномерное движение, и можно учитывать только общее сопротивление, а скорость нагрузки можно принять как (0, 7 ~ 0, 85) .
6. Пример расчета выбора цилиндра
Например: используйте цилиндр, чтобы толкать тележку горизонтально, масса груза тележки составляет M = 150 кг, коэффициент трения между тележкой и контактной поверхностью составляет μ = 0, 3, ход цилиндра L = 300 мм, время действия цилиндра требуется t = 0, 8 с, рабочее давление. Для P = 0, 5 МПа, пожалуйста, выберите размер отверстия цилиндра!
Решение проблем:
1, сила осевой нагрузки цилиндра F=µMg=0, 3*150*9, 8=450Н
2, средняя скорость цилиндра
v=ход/время действия цилиндра=L/t=300/0, 8=375 мм/с, в соответствии со значением динамической нагрузки в таблице выше, коэффициент нагрузки η=0, 5
3. Отсюда выводится теоретическая выходная сила цилиндра.
