II Основное оборудование для 24/7 непрерывных производственных линий
1. Раздел обработки сырья
- Устойчивая к влажности аддитивная система:
- Парафиновые плавильные резервуары (постоянные 80 ~ 90 ° C) + распыляющие форсунки высокого давления для равномерного покрытия на частицах.
-Устойчивые к коррозии высокопроизводительных насосов (± 0,5% точность) для смолы PMDI.
2. Система формирования и предварительного давления

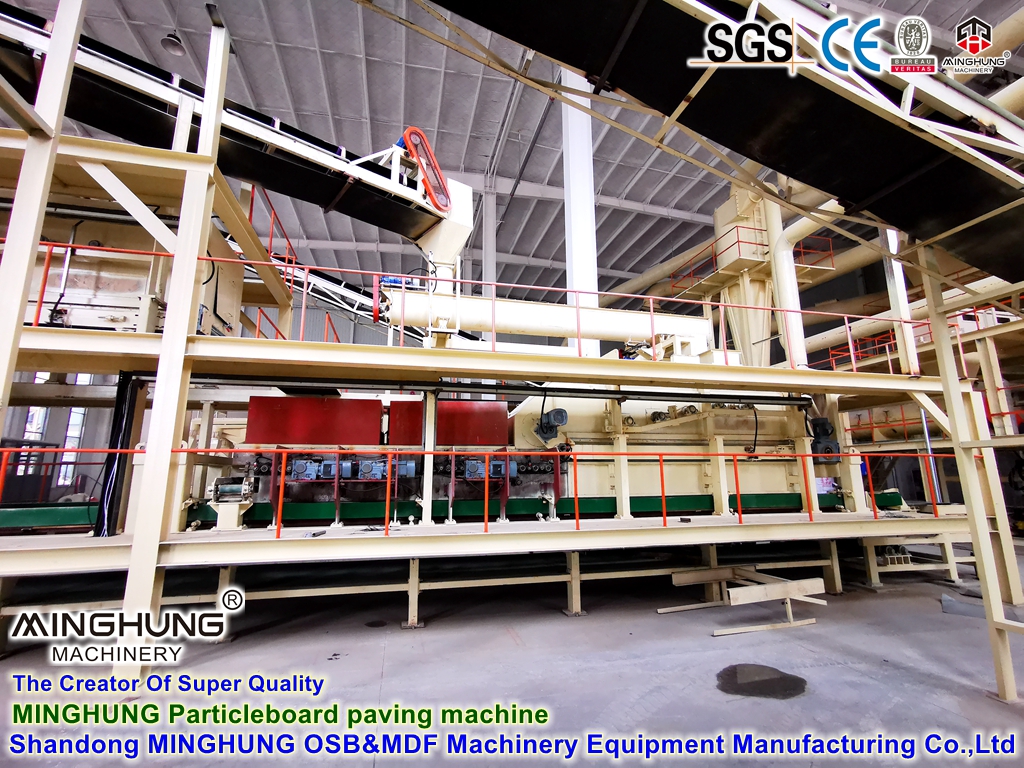

2.1 Устойчивая к влажности станция формирования:
Трехслойное образование (тонкие поверхностные слои / грубый ядро) с онлайн-детекторами влаги NIR для динамической регулировки смолы.
Фортеры воздушного потока: обеспечить равномерное распределение мелких частиц для уменьшения пористости поверхности.

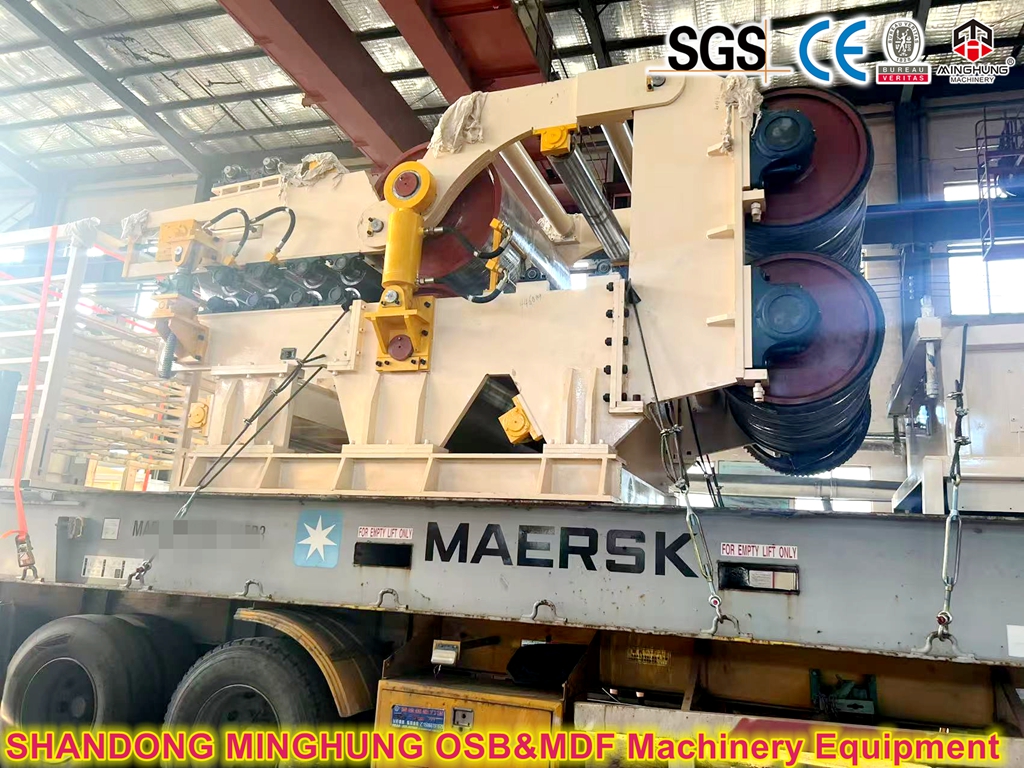

2.2 ПРЕДВАРИТЕЛЬНАЯ ПРЕСПРАВЛЕНИЯ.
Давление до 5 МПа, коэффициент сжатия ≥2: 1 для устранения внутренних воздушных карманов.

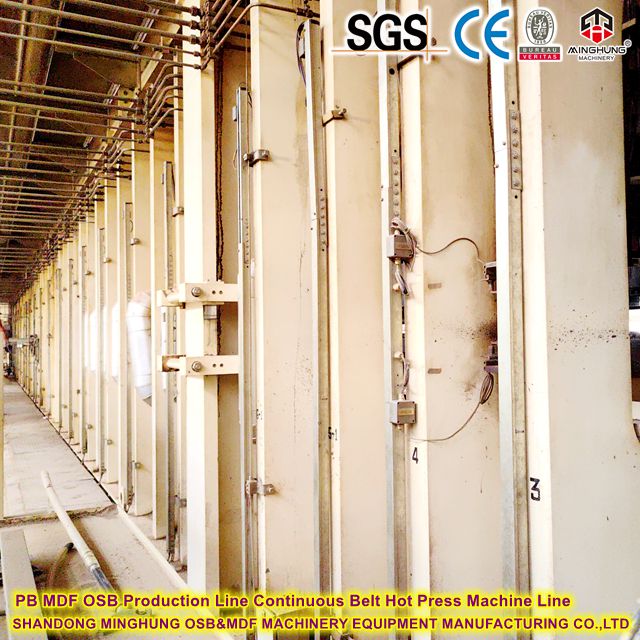

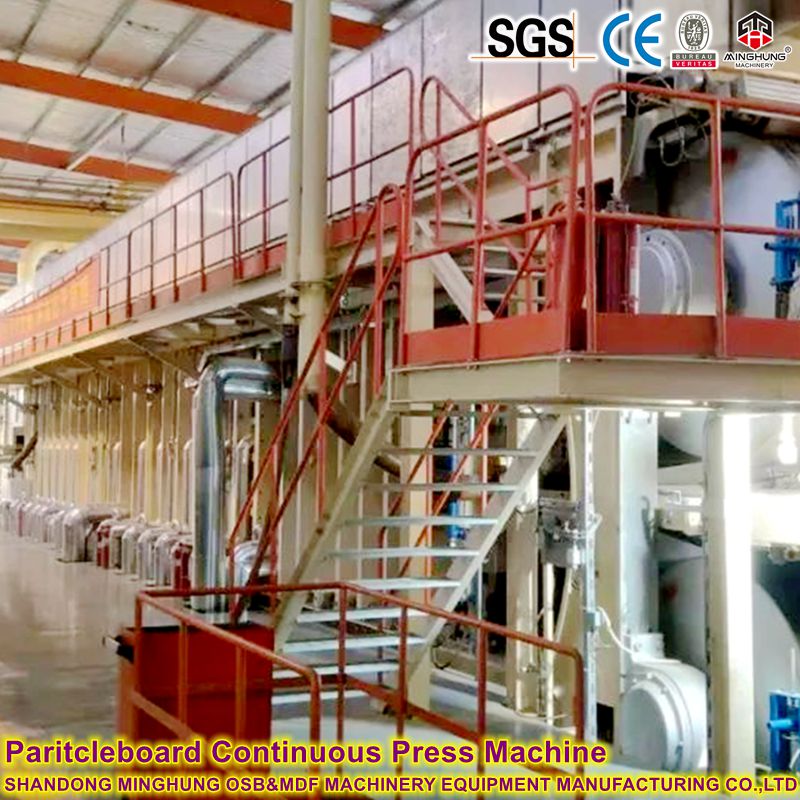

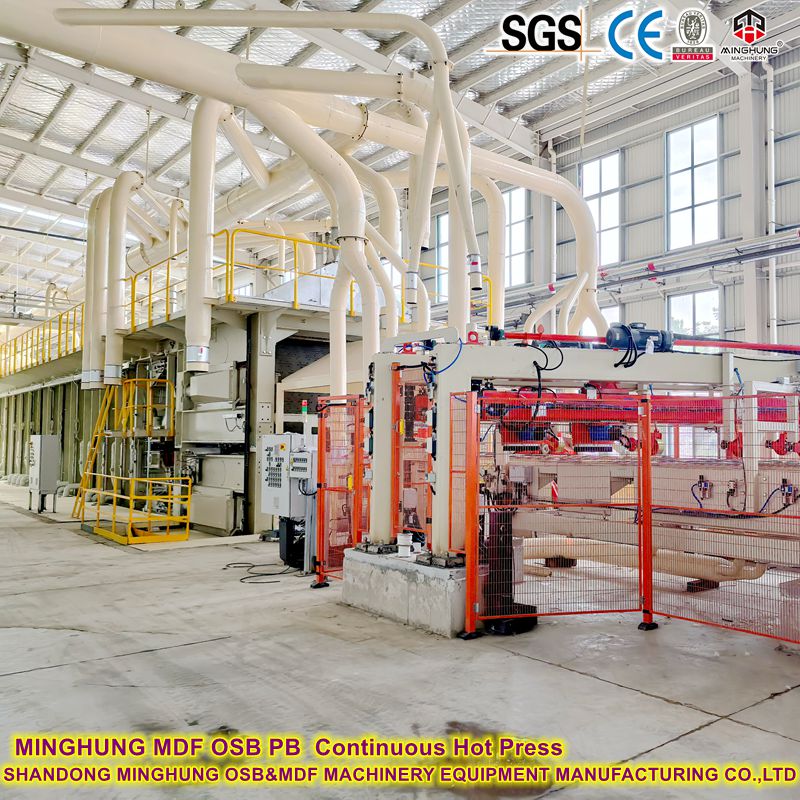

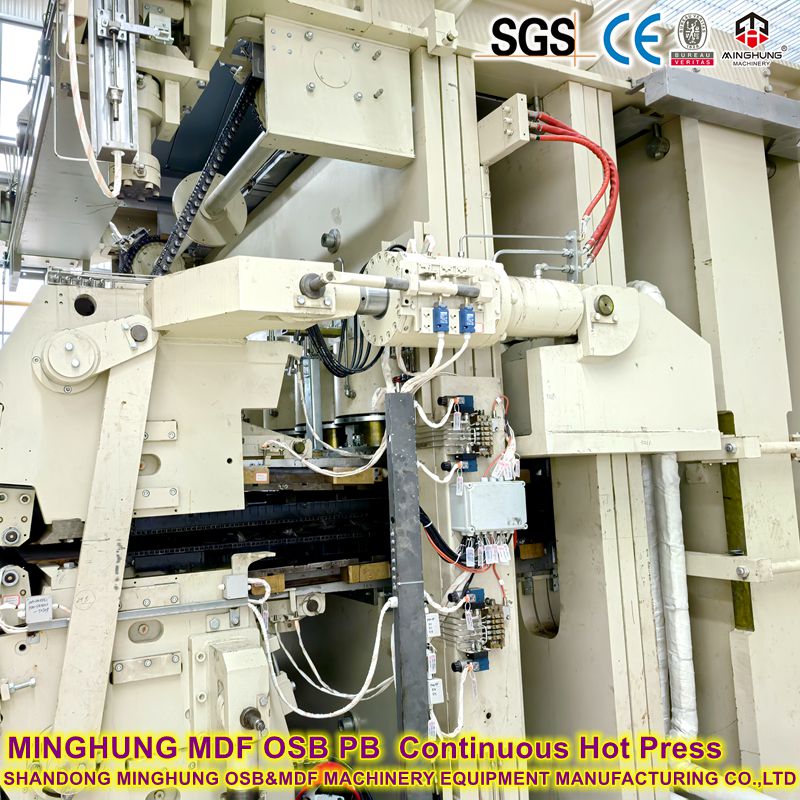

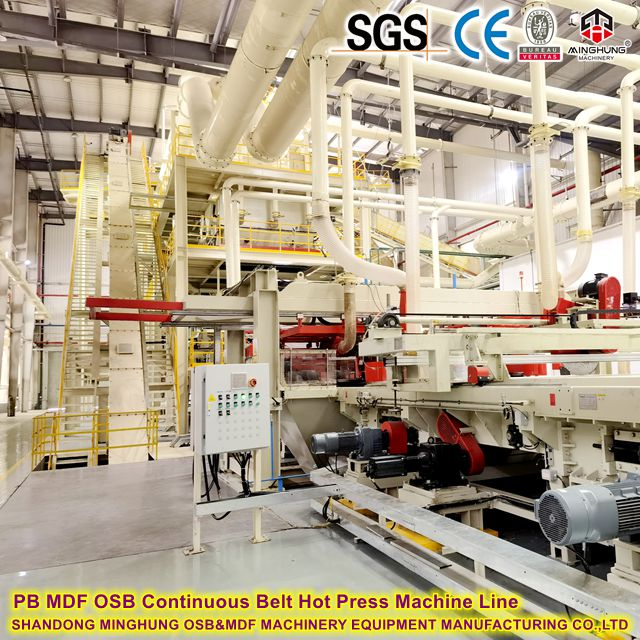

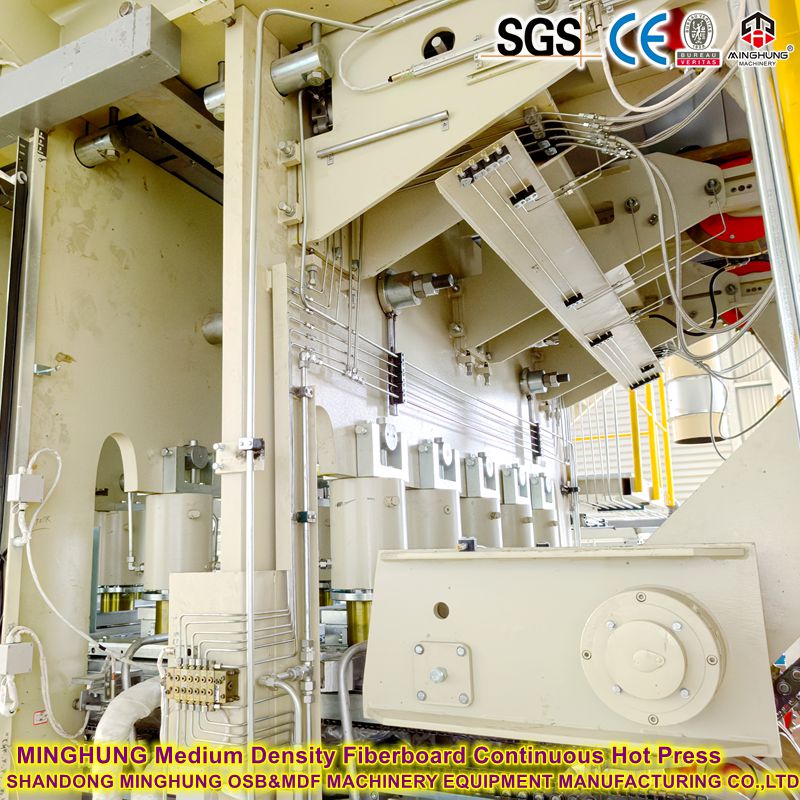

3. Непрерывная горячая пресса (основное оборудование)
Параметр | Устойчивый к влажности дизайн доски | Стандартная доска частиц |
Метод отопления | Двойное среднее (тепловое масло + пар) | Одиночное тепловое масло |
Диапазон давления | Максимум 50 МПа | Обычно ≤40 МПа |
Контроль температуры | Многозоновый контроль (≥8 зон) | 4-6 зон |
Эффективная длина | ≥60 м (80 м+ для толстых плат) | 40-50 м |
Охлаждение стального ремня | Интегрированный ролик водяной охлаждение | Нет/упрощенное охлаждение |
4. Система постобработки
4.1 Мониторинг качества онлайн:
-Сканеры рентгеновской плотности: профилирование плотности в реальном времени с помощью автоматической обратной связи параметров нажатия.
- Микроволновые детекторы влаги (± 0,2% точность), связанные с сушильными печи.
4.2.
- Многостадийное охлаждение роликов (спрей для воды + воздушного охлаждения) обеспечивает температуру доски ≤45 ° C перед разрезанием для предотвращения деформации.
Iii. Ключевые технологии для операции 24/7
1. Инженерная инженерия
Избыточная гидравлика: двойные насосные станции + аккумуляторы с контролем температуры масла (± 2 ° C).
Рулевое управление стальным ремнем: датчики с лазерным управлением + контроль с замкнутым моторным двигателем (отклонение <1 мм).
Быстрая замена нажатия пластины: модульная конструкция (<10 минут на сегмент).
2. Интеллектуальное управление процессом
- База данных процесса:
Хранит оптимизированные профили скорости давления и температуры для различной толщины/плотности платы.
- Прогноз неудачи ИИ:
Датчики вибрации контролируют основные подшипники, обеспечивая 2-недельные предупреждения о предварительном обслуживании.
3. обслуживание с нулевым временем
- онлайн -уборка:
Автоматические стальные ремнистые скребки + удаление пыли импульсной струи уменьшает время простоя на 30 минут/сдвиг.
- Профилактическое обслуживание:
Замените износные детали (уплотнения, термопары) во время производственных зазоров (<15 мин/действие).
IV Оптимизация энергии и эффективности
1. Тепло -резубция
- Нажмите на то, что тепло выхлопных тепла через теплообменники, чтобы предварительно нагреть коврики (≥15% экономия энергии).
- Охлаждающая вода повторно используется для контроля температуры резервуара.
2. Синхронизация скорости скорости
Толщина (мм) | Максимум Скорость линии (м/мин) | Стандартная доска частиц |
8-12 | 1200-1500 | Одиночное тепловое масло |
15-18 | 800-1000 | Обычно ≤40 МПа |
25-30 | 400-600 | 4-6 зон |
