Уменьшить скорость
Принцип редуктора

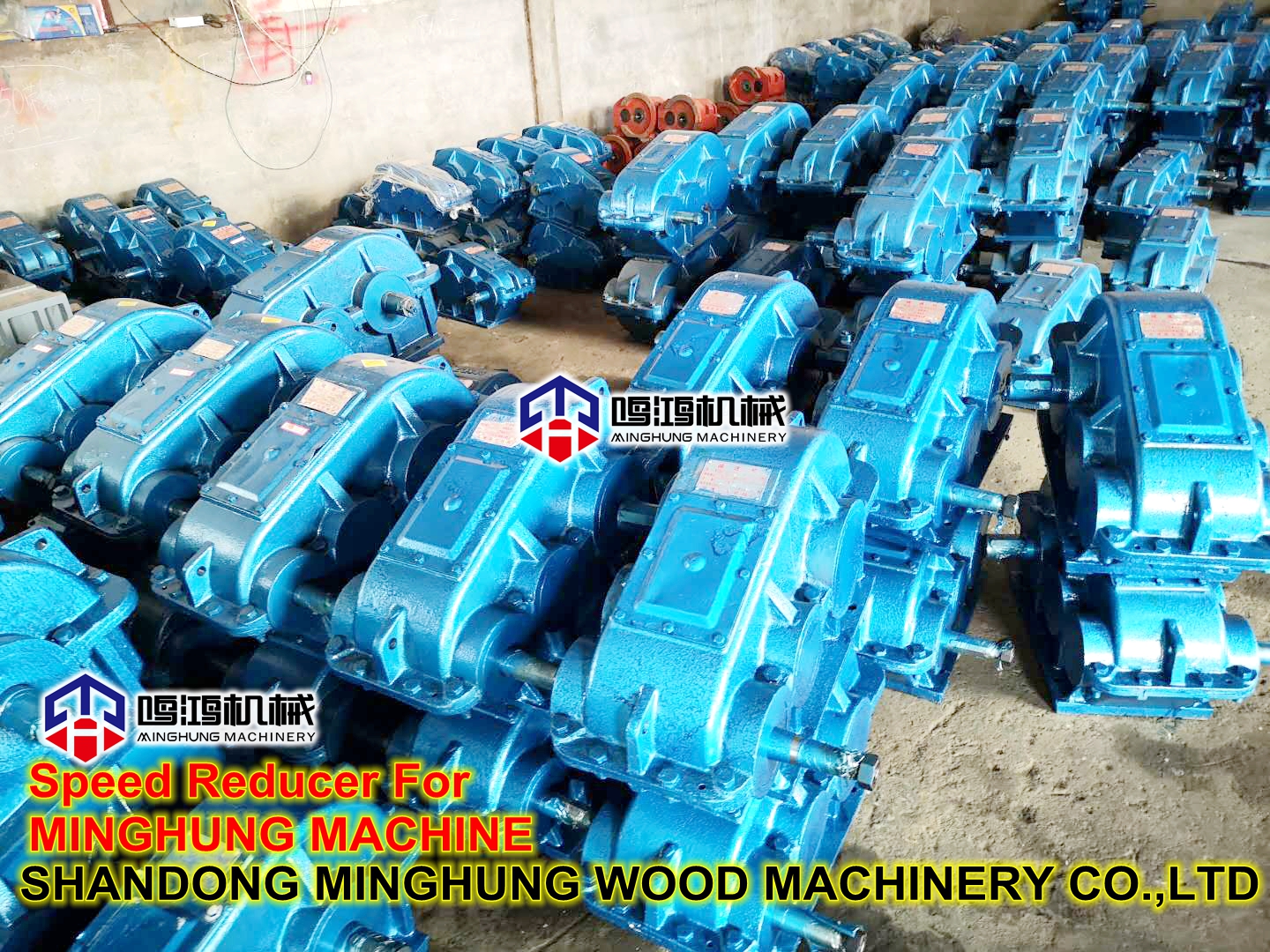

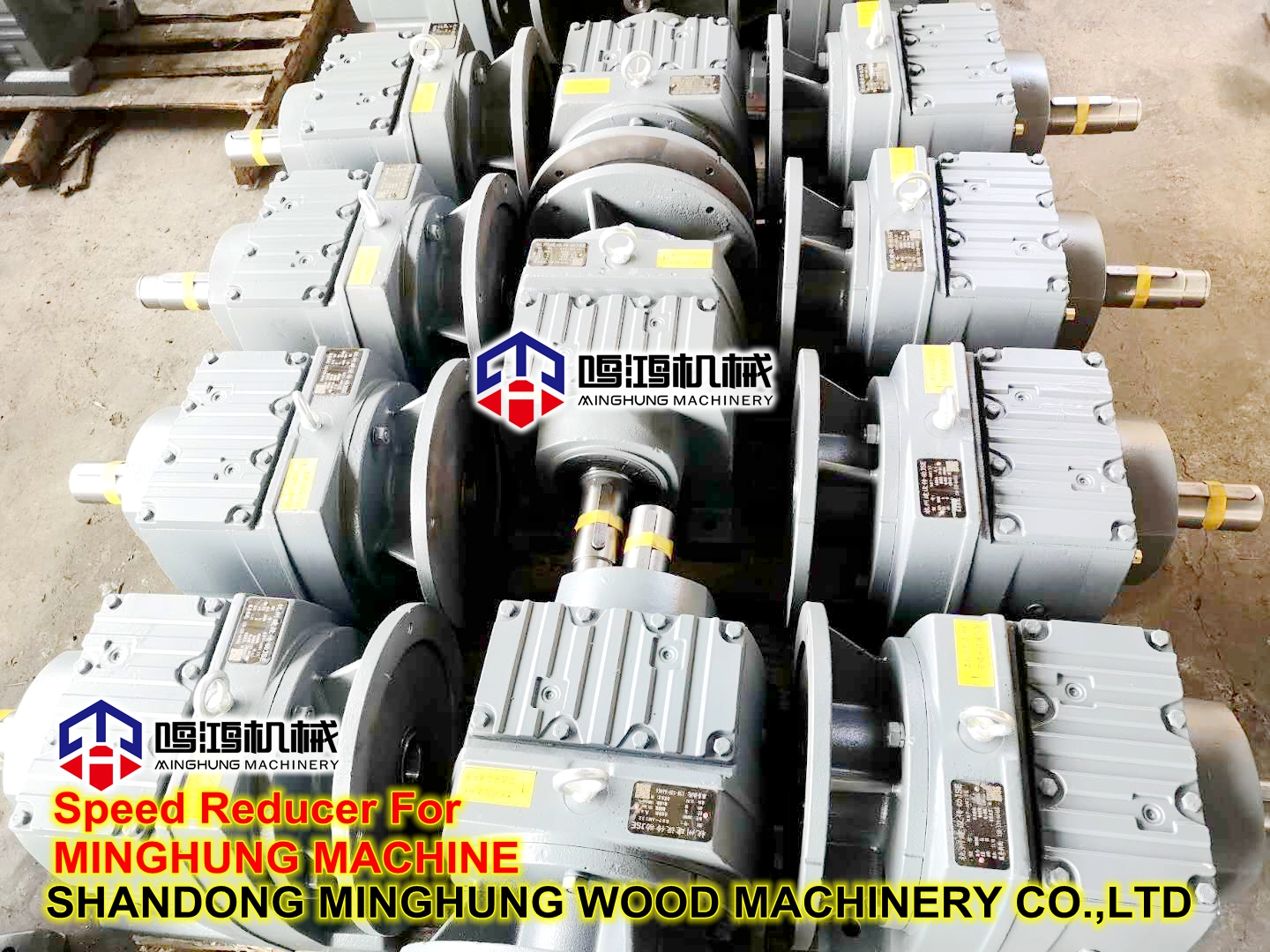

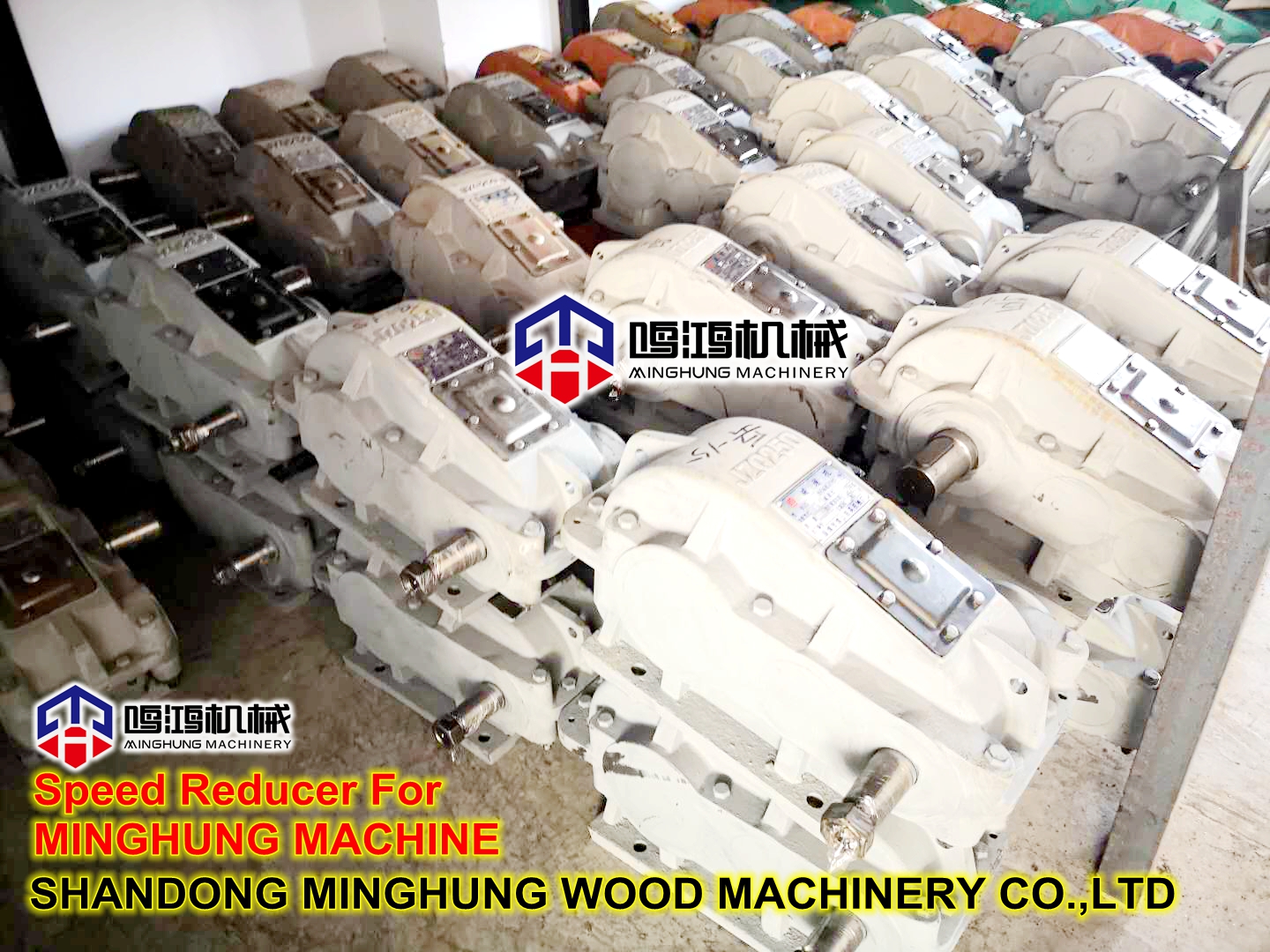

Редуктор играет роль согласования скорости и передачи крутящего момента между первичным двигателем и рабочей машиной или приводом.Редуктор - относительно точная машина.Цель его использования — снизить скорость.Червячный редуктор Shanghai и планетарный редуктор В зависимости от различных ступеней трансмиссии его можно разделить на одноступенчатые и многоступенчатые редукторы.По форме заводские колеса можно разделить на цилиндрические зубчатые редукторы, конические зубчатые редукторы и коническо-цилиндрические зубчатые редукторы;их можно разделить в зависимости от схемы передачи.Это расширяемый редуктор с раздельным потоком и совмещенным валом.Редуктор представляет собой самостоятельный элемент, состоящий из зубчатой передачи, червячной передачи и зубчато-червячной передачи, заключенных в жесткую оболочку.Он часто используется в качестве передаточного устройства между исходной движущейся частью и рабочей машиной.Он играет роль в согласовании скорости и передачи крутящего момента между первичным двигателем и рабочей машиной или приводом.Он широко используется в современной технике.
Принцип работы
Редуктор - относительно точная машина.Цель его использования - снизить скорость и увеличить крутящий момент?
Передаточное отношение = оборот на выходе двигателя ÷ оборот на выходе редуктора («отношение скоростей» также называют «передаточным отношением»)
1. Зная мощность двигателя, передаточное отношение и коэффициент использования, найдите крутящий момент редуктора следующим образом: крутящий момент редуктора = 9550 × мощность двигателя ÷ входная мощность двигателя, число оборотов × передаточное отношение скорости × коэффициент использования.
2. Зная крутящий момент и выходную скорость редуктора, а также коэффициент использования, найдите мощность двигателя, требуемую редуктором, следующим образом: мощность двигателя = крутящий момент ÷ 9550 × входная мощность двигателя, скорость ÷ коэффициент скорости ÷ коэффициент использования.
Есть много типов, разных моделей, и разные типы имеют разное применение.Существует множество типов редукторов.По типу трансмиссии их можно разделить на зубчатые редукторы, червячные редукторы и планетарные редукторы;по ступеням трансмиссии их можно разделить на одноступенчатые и многоступенчатые редукторы;по форме зубчатого колеса их можно разделить на цилиндрические зубчатые редукторы.По компоновке трансмиссии ее можно разделить на расширительный, раздельный и коаксиальный редуктор.
Категория продукта
Планетарный редуктор
Обычно используются следующие классификации редукторов:

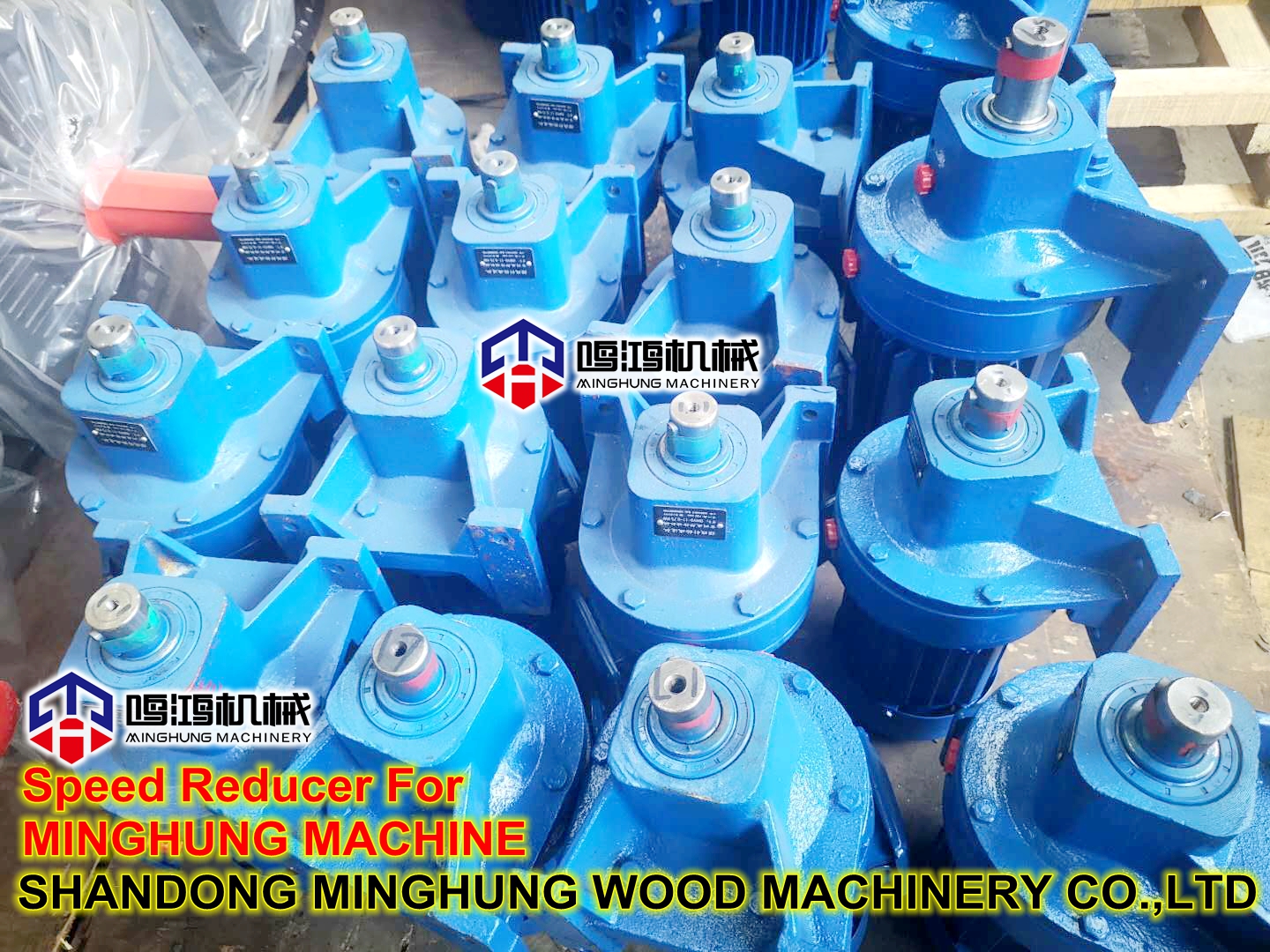

1, циклоидный редуктор
2, закаленный цилиндрический редуктор

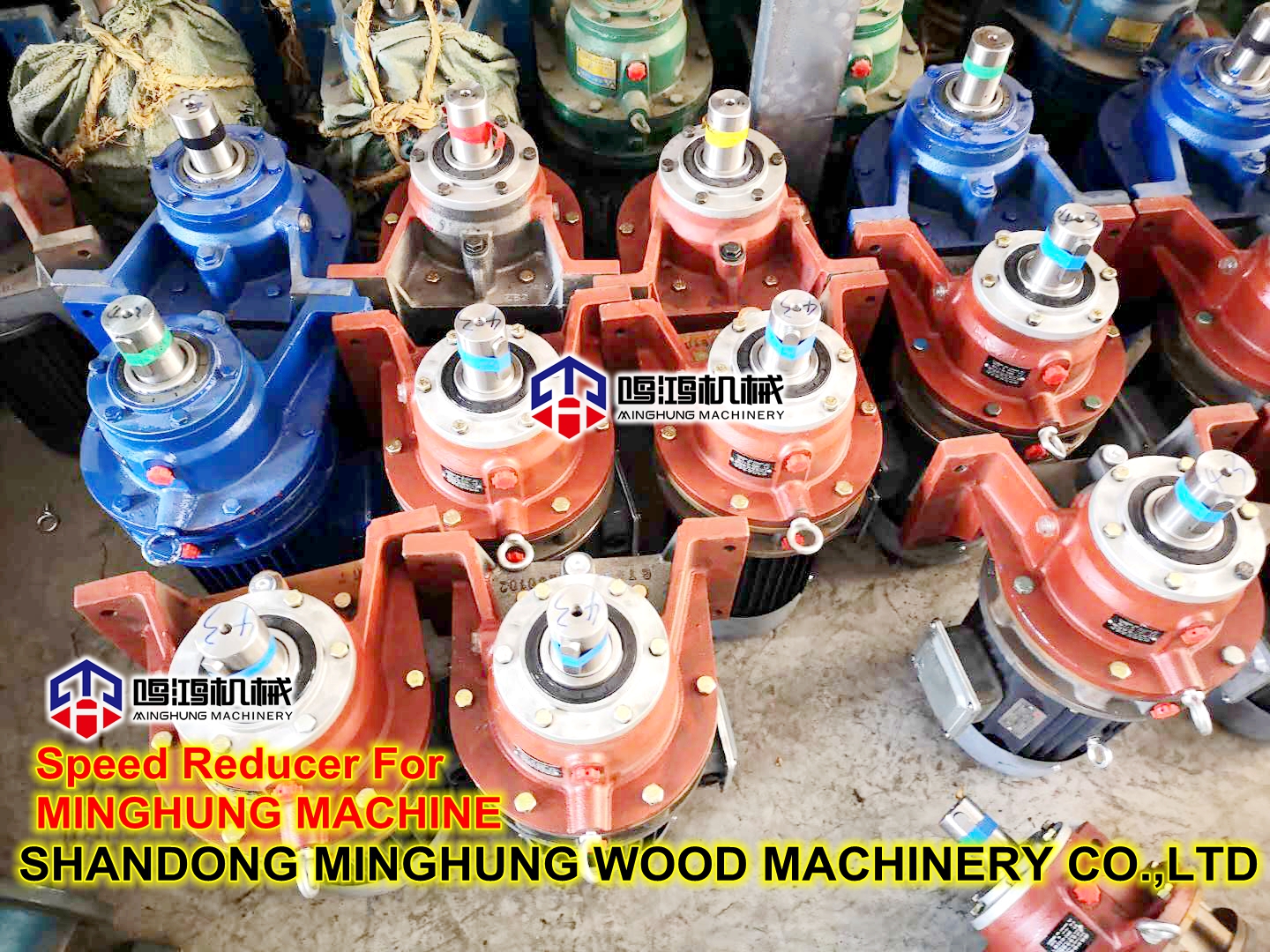

3, планетарный редуктор (используется в мастерской)
1) Зубчатый венец зафиксирован, солнечная шестерня активна, а водило пассивно.Из демонстрации видно, что эта комбинация представляет собой пониженную передачу, и передаточное отношение обычно составляет 2,5-5, а рулевое управление такое же.
Планетарный редуктор
4. Редуктор поверхности мягких зубов
5, трехкольцевой редуктор
6, крановый редуктор

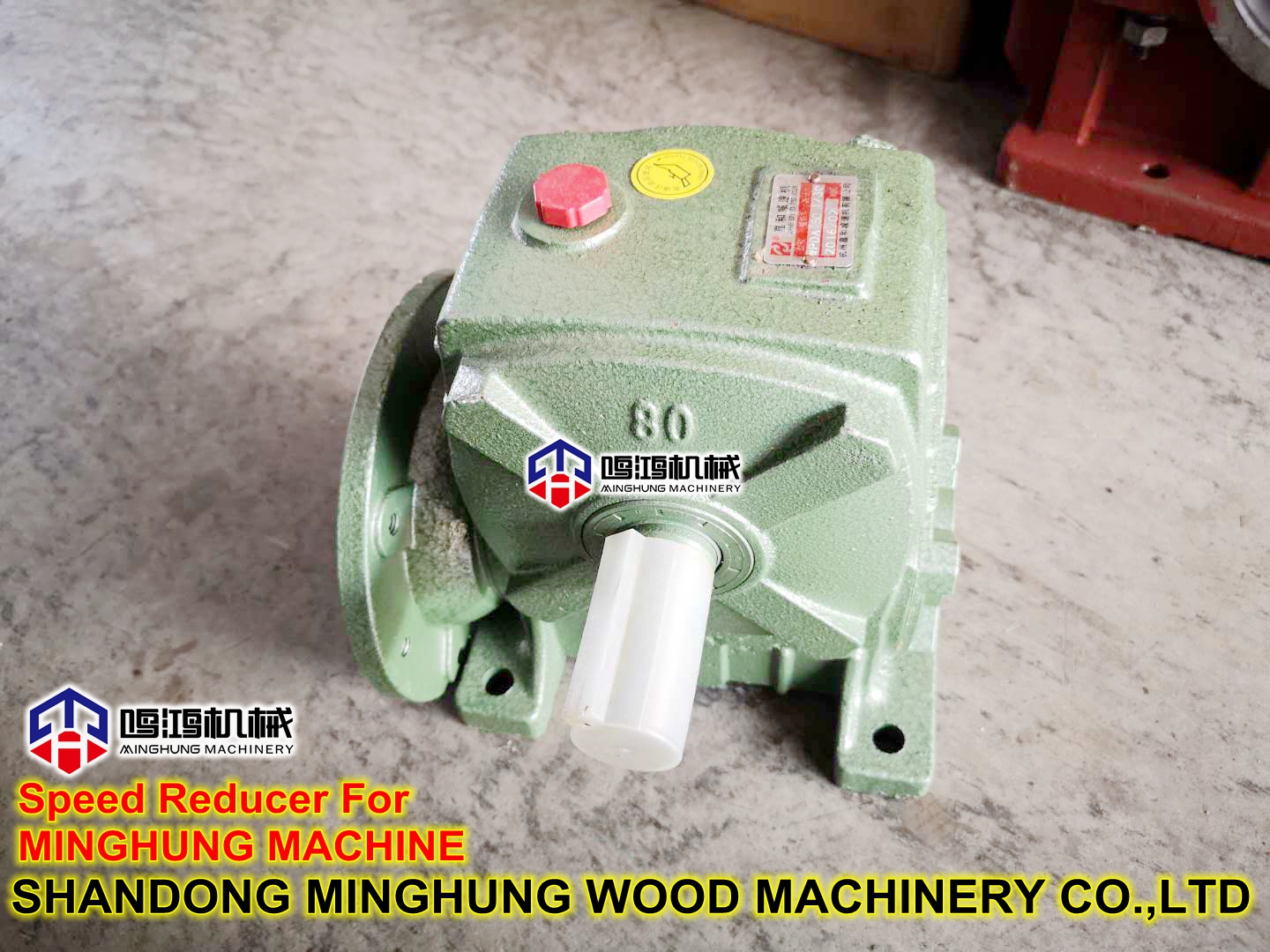

7, червячный редуктор
8. Редуктор с твердым зубом на валу
9, бесступенчатая трансмиссия
Основная особенность червячного редуктора заключается в том, что он имеет функцию самоблокировки обратного хода, которая может иметь большее передаточное число.Входной вал и выходной вал не находятся на одной оси или в одной плоскости.Но обычно объем большой, эффективность передачи невысокая, а точность невысокая.Гармонический привод гармонического редуктора использует управляемую упругую деформацию гибкого элемента для передачи движения и мощности.Объем небольшой, а точность высокая.Однако недостатком является то, что гибкое колесо имеет ограниченный срок службы и неустойчиво к ударам.Жесткость сравнима с металлическими деталями.разница.Скорость ввода не может быть слишком высокой.Преимуществами планетарного редуктора являются компактная конструкция, небольшой возвратный зазор, высокая точность, длительный срок службы и большой номинальный выходной крутящий момент.Но цена чуть дороже.
