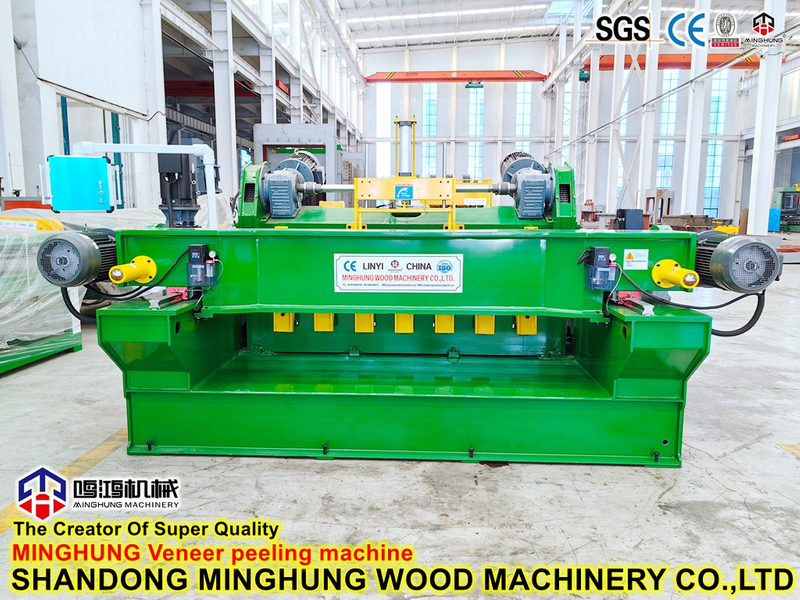

4-футовая/ 8-футовая гидравлическая машина для шелушения шпона без шпинделя
1. Подготовка журнала
Окорите и нарежьте бревна до необходимой длины (4 фута или 8 футов). Форма торца не имеет решающего значения (при использовании конструкции без стержня требования к торцам бревна меньшие).

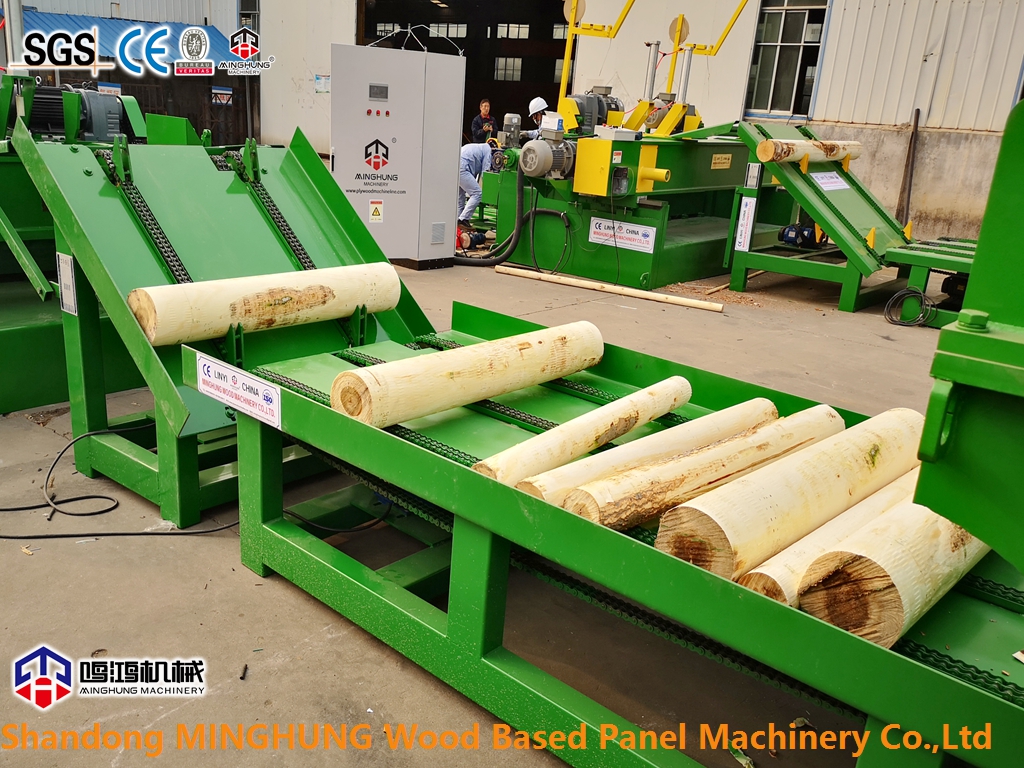

2. Загрузка и зажим
Загрузите бревно через загрузочную стойку или вручную. Гидравлическая система приводит в движение два комплекта фрикционных роликов (нижние и боковые/верхние ролики) для зажима бревна без шпинделей.

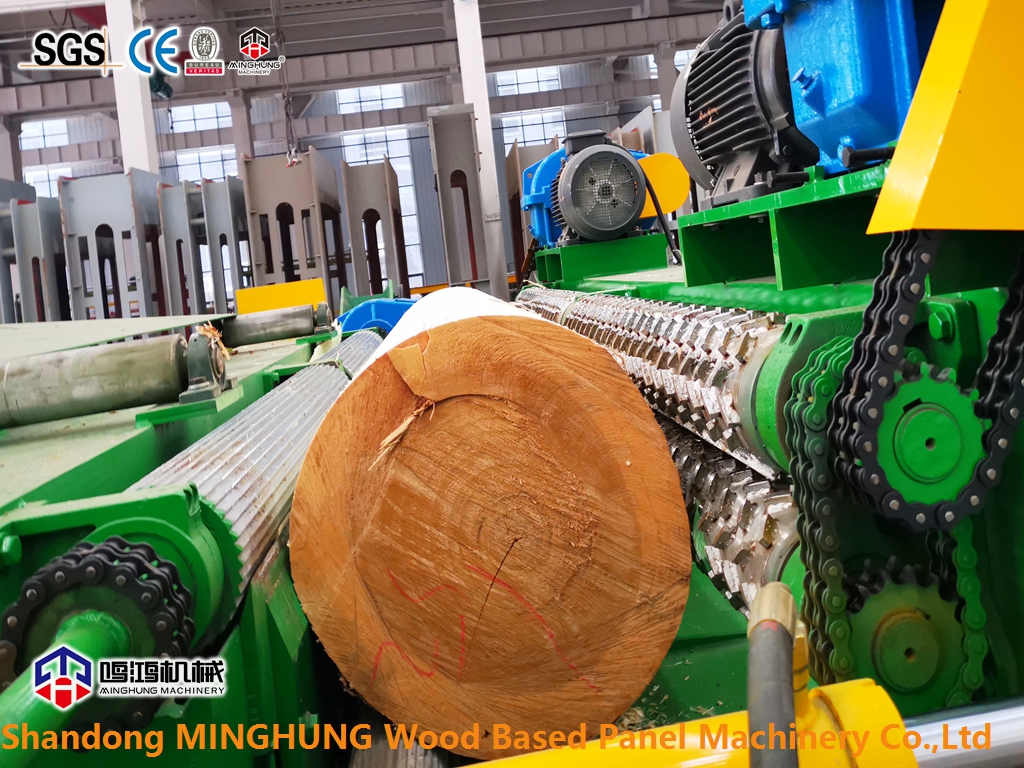

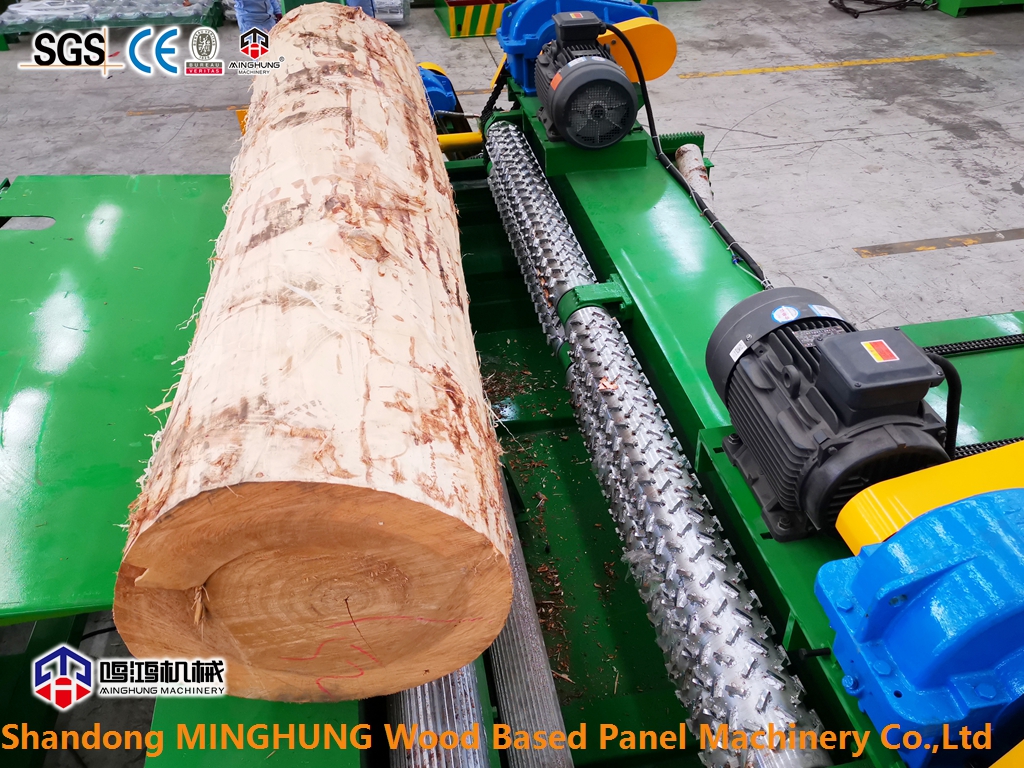

3. Вращение и пилинг
Гидравлические двигатели приводят в движение фрикционные ролики, вращающие бревно за счет трения. Одновременно каретка ножа подает гидравлически, и лезвие отрывает непрерывную полосу шпона от поверхности бревна.

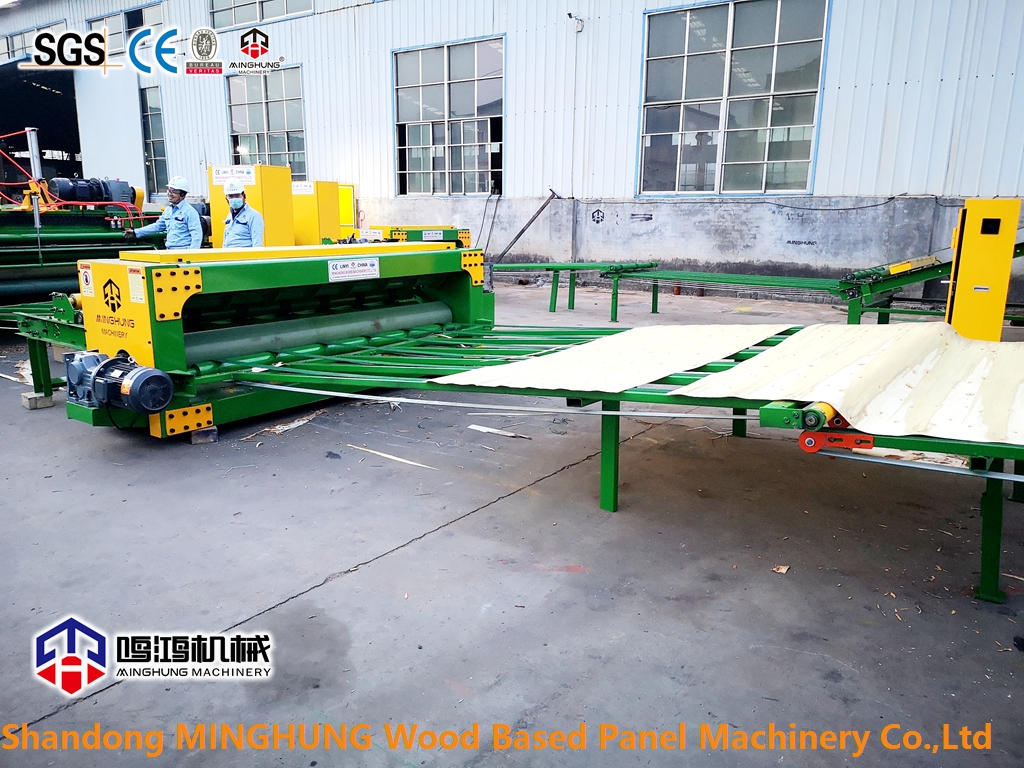

4. Выгрузка шпона
Очищенный шпон плавно проходит через направляющие пластины и прижимные ролики, а затем может обрабатываться намоточной машиной или клипсатором.
5. Разряд активной зоны
Когда диаметр бревна становится слишком мал для эффективного захвата (около 30–40 мм), фрикционные ролики автоматически освобождаются, а оставшаяся сердцевина падает или выталкивается.
6. Повторить цикл
Загрузите следующий журнал и продолжайте производство.
Компонент | Функция |
Рамка | Прочная сварная стальная конструкция обеспечивает жесткость. |

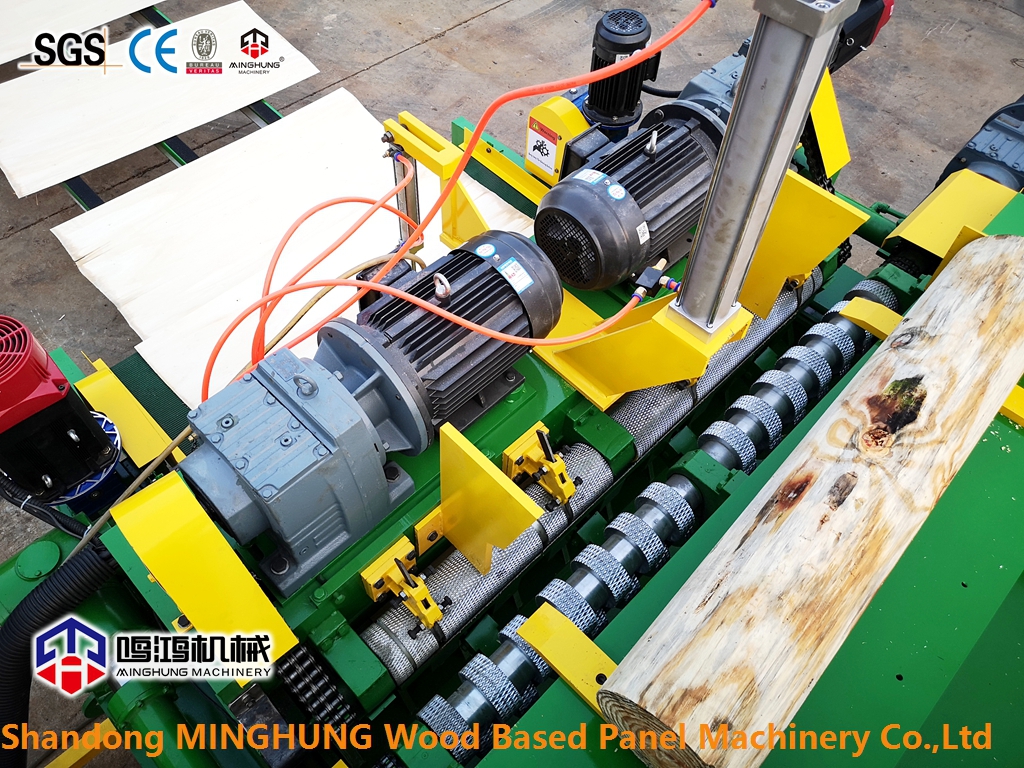

Набор фрикционных роликов | Включает нижний ролик и боковой/верхний ролик с рисунком на поверхности, обеспечивающим повышенное трение; гидравлический зажим. |
Гидравлическая система | Гидравлический силовой агрегат, регулирующие клапаны, гидромоторы и цилиндры обеспечивают вращение и подачу мощности. |
Каретка ножа в сборе | Удерживает лезвие для очистки; гидравлическая подача; регулировка толщины с помощью ручного винта или электрического точного регулятора. |
Система привода | Гидравлические двигатели непосредственно приводят в движение фрикционные ролики с бесступенчатой регулировкой скорости. |
Электрическая система управления | Управление ПЛК с сенсорным экраном для настройки толщины, скорости и т. д. |
Вспомогательные устройства | Загрузочная стойка, разгрузочная направляющая, прижимные ролики, желоб для сбора стержней и т. д. |
Технические характеристики 4 и 8 футов
Элемент | Ценить | Элемент | Ценить |
Имя | 4-футовая гидравлическая бесшпиндельная машина для очистки | Имя | 8-футовая гидравлическая бесшпиндельная машина для очистки с краном |
Диапазон длины древесины | 1400 мм | Диапазон длины древесины | 2600 мм |
Максимальный диаметр бревна | 500 мм | Максимальный диаметр бревна | 640 мм |
Диапазон толщины | 0,5-4,0 мм | Диапазон толщины | 0,5-3,5 мм |
Скорость | 30-100 мм регулируемый | Скорость | 30-100 мм регулируемый |
Одиночный роликовый двигатель | 7,5 кВт*2 шт. | Одиночный роликовый двигатель | 15 кВт*2 шт. |
Двойной роликовый двигатель | 7,5 кВт*2 шт. | Двойной роликовый двигатель | 15 кВт*2 шт. |
Подающий двигатель | 11 кВт | Подающий двигатель | 15 кВт |
Мотор клипера | 4 кВт | Мотор клипера | 4 кВт |
Гидравлическая мощность | 3 кВт | Гидравлическая мощность | 4,4 кВт |
Резиновый роликовый двигатель | 2,2 кВт | Двигатель регулировки толщины | 4 кВт |
Власть | 50,2 кВт | Резиновый роликовый двигатель | 2,2 кВт |
В основном редуктор | 87＇ | Власть | 89,6 кВт |
Размер ножа для очистки | 1500*180*16 мм | В основном редуктор | 97＇ |
Размер машинки для стрижки | 1500*90*12,7 мм | Размер ножа для очистки | 2700*180*16 мм |
Способ смены ножа | Гидравлическое открытие и закрытие | Размер машинки для стрижки | 2700*90*12,7 мм |
Масса | 9000 кг | Способ смены ножа | Гидравлическое открытие и закрытие |
Спецификация/размер | 4500*2300*1500мм | Масса | 135000 кг |
Напряжение | 380 В/220 В/440 В или другие | Спецификация/размер | 7200*2300*1700мм |
1. Высокий коэффициент использования древесины. Конструкция без стержня уменьшает минимальный диаметр стержня до 30–40 мм, экономя примерно на 40–50 мм больше древесины по сравнению со шпиндельными токарными станками, что значительно снижает стоимость материала.
2. Две длины в одной машине: быстрая регулировка позволяет обрабатывать бревна длиной как 4 фута, так и 8 футов, что идеально подходит для разнообразных заказов.
3. Стабильный и надежный гидравлический привод. Гидравлические двигатели обеспечивают постоянный крутящий момент, что обеспечивает плавное лущение, равномерную толщину шпона и идеальную поверхность.
4. Простота в эксплуатации: управление с помощью сенсорного экрана ПЛК с цифровой настройкой толщины и скорости, высокая автоматизация, снижение трудозатрат.
5. Низкие эксплуатационные расходы: конструкция без сердечника исключает износ прецизионных шпинделей; Гидравлическая система имеет низкий уровень отказов и мало изнашиваемых деталей.
6. Безопасно и экологично: полностью закрытые защитные крышки, аварийная остановка, дополнительное экологически чистое гидравлическое масло, низкий уровень шума.
Другие машины на линии лущения шпона
Для создания полной линии по производству лущения шпона мы также предлагаем следующее вспомогательное оборудование:
Окорочный станок для бревен : удаляет кору перед очисткой, защищает лезвие и улучшает чистоту шпона.
Машинка для обрезки шпона : автоматически режет непрерывную полосу шпона на заданную длину.
Сушилка для шпона : сушилка горячим воздухом или валковая для снижения содержания влаги в шпоне.
Укладчик шпона : автоматически укладывает высушенный шпон, экономя трудозатраты.
Точилка для лезвий : специальное шлифовальное оборудование для лезвий из шпона для поддержания остроты.
окорочный станок для древесины
машинка для стрижки шпона
машина для сушки шпона
укладчик шпона
Клиенты могут выбрать дополнительное оборудование в соответствии с производительностью и бюджетом. Мы предоставляем комплексные решения по проектированию линий.
1. Техническая консультация – рекомендация наиболее подходящей конфигурации машины и линии на основе породы бревна клиента и требований к производительности.
2. Установка и ввод в эксплуатацию. Отправка инженеров на место для руководства установкой, вводом в эксплуатацию и пробным производством для обеспечения правильной работы.
3. Обучение операторов. Обеспечьте всестороннее обучение ваших работников, включая эксплуатацию, техническое обслуживание, регулировку толщины и устранение неисправностей.
4. Послепродажная поддержка — 12-месячная гарантия на всю машину, более длительная гарантия на ключевые компоненты, такие как гидравлические насосы и двигатели. Пожизненная поставка оригинальных запасных частей.
5. Удаленная поддержка – мгновенная диагностика неисправностей и техническая поддержка по видеосвязи или телефону.
6. Услуга индивидуальной настройки – нестандартная настройка для особых нужд (например, увеличение длины лущения, особые породы древесины, модернизация автоматизации).
7. Модернизация линии – услуги по модернизации и модернизации существующих линий лущения шпона для повышения эффективности и производительности.
