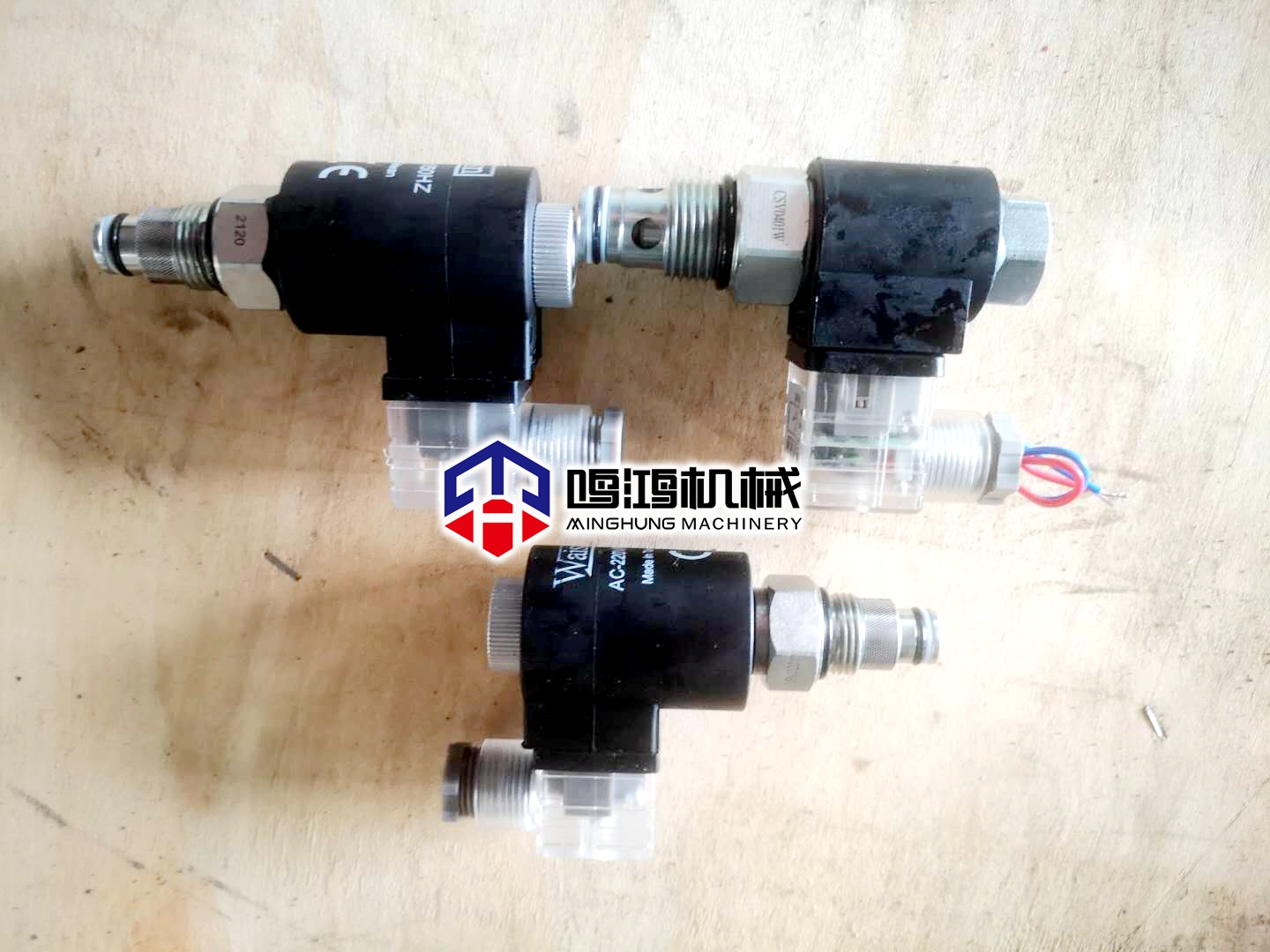

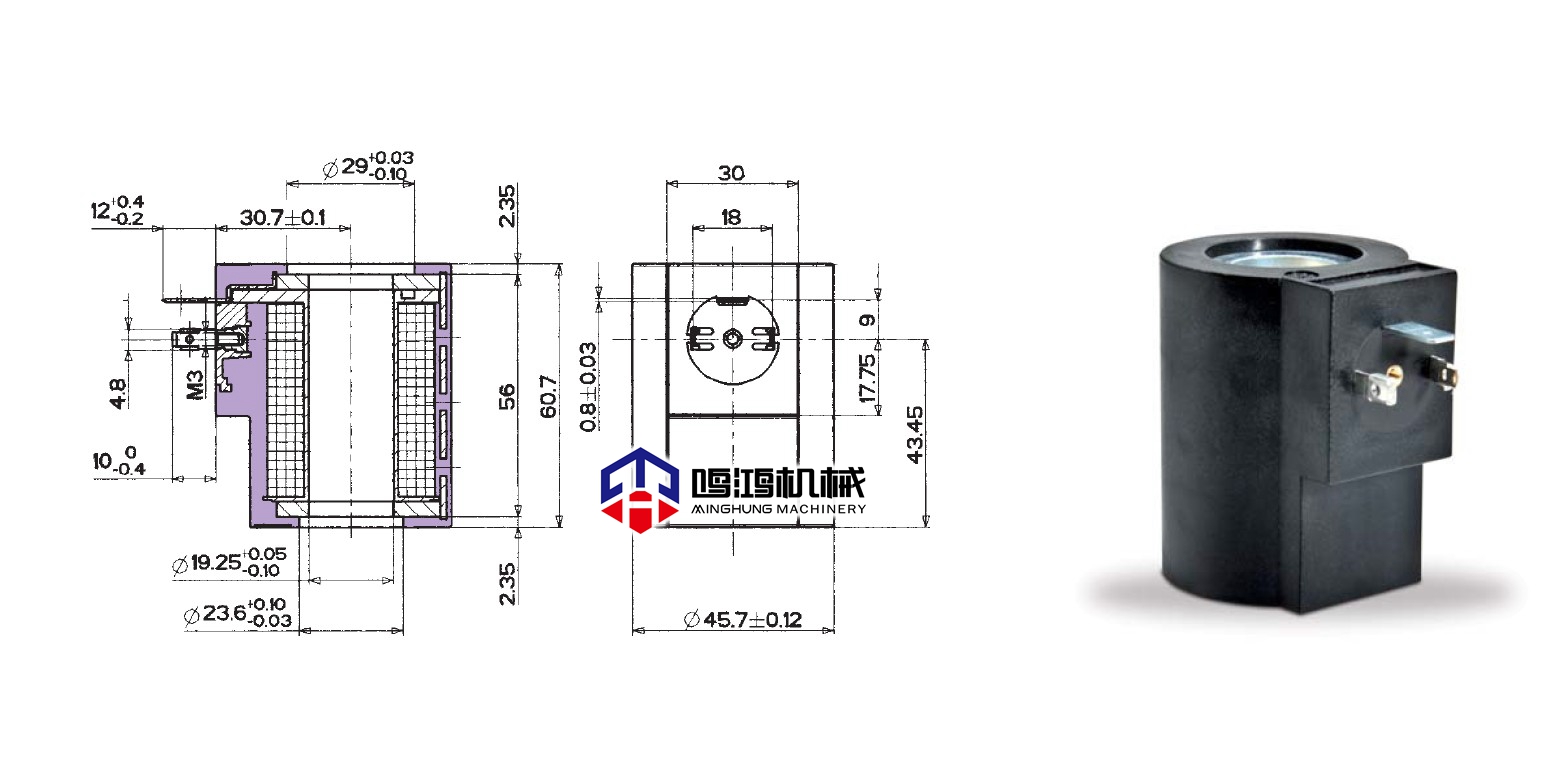

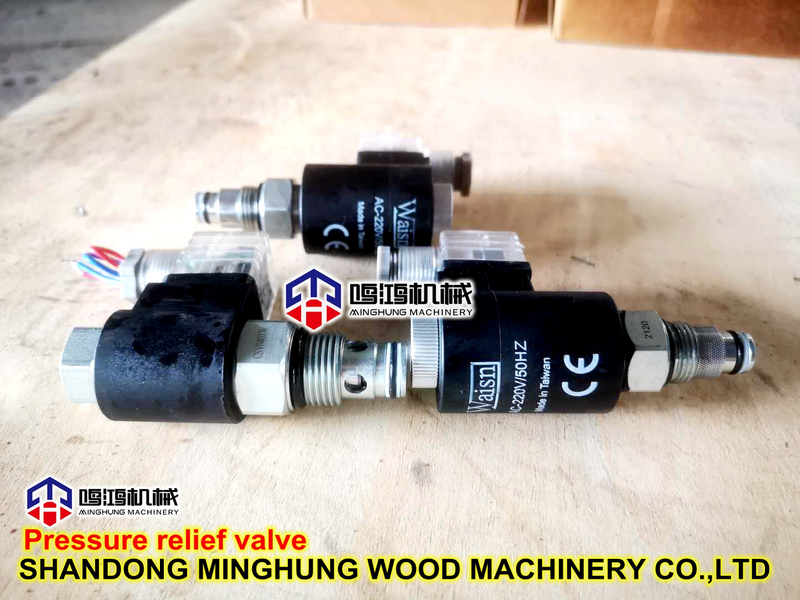

Гидравлические аксессуары соленоиды Клапан для гидравлической станции пресса
MINGHUNG конструкция предохранительного клапана гидравлического управления и принцип работы
В системе водопровода водяного насоса, когда насос внезапно останавливается, выпускной обратный клапан насоса быстро закрывается, в результате чего скорость циркуляционного потока в выпускном трубопроводе клапана внезапно падает, и создается обратное ударное давление.Внезапное изменение скорости вызовет передачу волны ударного давления и скорость передачи.Очень высокое, давление на выходе из клапана может быть увеличено в несколько раз по сравнению с номинальным давлением.Это явление гидравлического удара в трубопроводе, которое может привести к разрыву клапана или трубопровода и стать причиной аварии.Чтобы избежать таких несчастных случаев, люди в настоящее время используют клапаны с характеристиками замедленного закрытия, такие как дроссельные заслонки с двухступенчатым управлением, гидравлические регулирующие клапаны с дочерними и материнскими пластинами клапана, обратные клапаны с медленным закрытием и т. д., так что клапан задерживается закрывается, и часть воды проходит.Компоненты насоса и ротора возвращаются для сброса давления и устранения гидравлического удара.Однако из-за длительного времени сброса давления обратная вода в течение длительного времени воздействует на рабочее колесо насоса, что увеличивает скорость реверсирования компонентов ротора насоса, и длительное время может повредить ротор насоса.
Детали и детали ротора двигателя, связанные с ним.
Для решения вышеуказанных задач необходимо спроектировать автоматический предохранительный клапан, устанавливаемый на трубопроводе MINGHUNG ГИДРАВЛИЧЕСКОЙ МАШИНЫ, который за время сброса давления может направить обратный поток на вход насоса, т.е. Обратный поток сброса давления больше не будет проходить через компоненты ротора насоса для завершения сброса.Энергия давления автоматически отключается, что полностью решает проблему обратного давления возвратного ударного насоса для сброса давления и позволяет эффективно устранить гидравлический удар.
1 Структурный дизайн
Клапан состоит из корпуса клапана, гидравлической камеры, гидравлической трубы а и гидравлической трубы b.Корпус клапана представляет собой четырехходовую трубу со штоком гидропривода, нижней клапанной тарелкой и верхней клапанной тарелкой внутри.Два конца штока гидравлического привода снабжены резьбой.Нижняя часть корпуса клапана соединена с нижней крышкой соединительными винтами.На верхней и нижней сторонах корпуса клапана имеется вход и выход воды для соединения с трубопроводом.Середина корпуса клапана находится рядом с верхним входом и выходом воды, а верхняя пластина клапана соединена со штоком гидравлической передачи с помощью сварки.Пластина соединена со штоком гидропередачи через гайку и резьбу на одном конце штока гидропередачи, а верхняя часть корпуса клапана соединена с гидравлической полостью через фланец.Гидравлическая камера состоит из седла гидравлической камеры, крышки гидравлической камеры, гидравлической камеры и поршня.Он соединен с корпусом клапана с помощью винта и гайки.Седло гидравлической камеры оснащено крышкой сиденья гидравлической камеры, поршень находится в гидравлической камере, а шток гидравлической передачи пропускает гидравлическое давление.Крышка гнезда полости соединена с поршнем гайкой и резьбой на одном конце штока гидропередачи.Поршень делит гидравлическую камеру на верхнюю и нижнюю камеры.На поршне имеется О-образное уплотнительное кольцо.О-образное уплотнительное кольцо на поршне плотно уплотнено с внутренней стенкой гидравлической камеры, чтобы полностью изолировать верхнюю и нижнюю камеры гидравлической камеры.Крышка гидравлической камеры снабжена проточным отверстием, а гидравлическая труба соединена с верхней полостью гидравлической камеры через проточное отверстие.Седло гидравлической камеры снабжено сквозным отверстием, а гидравлическая труба b соединена с нижней полостью гидравлической полости через сквозное отверстие и соединена с нижней полостью гидравлической полости.
Установите О-образные уплотнительные кольца на верхнюю тарелку клапана, нижнюю тарелку клапана и крышку седла гидравлической камеры, установите уплотнительную прокладку на упорную поверхность сопряжения между крышкой гидравлической камеры и гидравлической камерой и установите уплотнительную прокладку. на гидравлическую камеру и седло гидравлической камеры На упорную поверхность сопряжения между седлом гидравлической камеры и корпусом клапана устанавливается уплотнительная прокладка, а между корпусом клапана и нижней крышкой и упорной поверхностью сопряжения устанавливается уплотнительная прокладка.Установите фильтр и микрообратный клапан регулирующего клапана на гидравлическую трубу a, а также установите фильтр и регулирующий клапан на гидравлическую трубу b.На крышке гидравлической камеры открывается сквозное отверстие, и через сквозное отверстие подключается гидравлическое давление.
Трубка с оснащена микрообратным клапаном, а над крышкой гидравлической камеры установлена пробка для выпуска воздуха.На крышке гидравлической камеры установлена пробка для выпуска воздуха, с помощью которой можно выпускать газ в верхней камере гидравлической камеры.
Гидравлическая камера состоит из седла гидравлической камеры, крышки гидравлической камеры, гидравлической камеры и верхней пластины диафрагмы, диафрагмы и сальника диафрагмы.Верхняя пластина диафрагмы, диафрагма и сальник диафрагмы находятся в гидравлической полости, а верхняя пластина диафрагмы На диафрагме диафрагма закрыта под диафрагмой, шток гидравлической передачи проходит через крышку седла гидравлической полости, а винт на одном конец штока гидравлической передачи объединен с крышкой диафрагмы, диафрагмой и верхней пластиной диафрагмы.Крышка полости, диафрагма и гидравлическая полость соединены винтами и гайками.Диафрагма разделяет гидравлическую полость на верхнюю и нижнюю полости и полностью изолирует верхнюю и нижнюю полости.
2 Принцип работы и функция
Клапан сброса давления с гидравлическим управлением MINGHUNG с вышеуказанной конструкцией используется в системе трубопроводов подачи жидкости.Он устанавливается на перепускном трубопроводе сброса давления на стороне выхода выпускного обратного клапана насоса для достижения следующих функций и эффектов использования.Когда насос находится в пусковом состоянии, давление в нижней камере гидравлической камеры, соединенной с гидравлической трубой, выше, чем давление в верхней камере гидравлической камеры, соединенной с гидравлической трубой.Под действием перепада давления поршень перемещается вверх и через шток гидропередачи приводит в движение нижнюю тарелку клапана.Двигайтесь вверх, в это время жидкость поступает в нижний вход и выход воды и вытекает из верхнего входа и выхода воды через корпус клапана.Когда поршень движется вверх и толкает нижнюю тарелку клапана вверх через шток гидропередачи до тех пор, пока нижняя тарелка клапана не коснется уплотнительного седла в корпусе клапана, О-образное уплотнительное кольцо 5 на нижней тарелке клапана сжимается и играет уплотнительную роль.В верхнем входе и выходе воды, а также в нижнем входе и выходе воды поток жидкости отсутствует.В настоящее время насос и система трубопроводов находятся в нормальном рабочем состоянии.Гидравлическая труба, соединенная с крышкой гидравлической полости, может ускорить поток жидкости в гидравлической полости, чтобы процесс можно было выполнять быстро.
При внезапном отключении электроэнергии обратный клапан автоматически закрывается.В это время давление в верхней камере гидрокамеры больше, чем давление в нижней камере гидрокамеры.Поршень движется вниз под действием разницы давлений и заставляет нижнюю пластину клапана двигаться вниз, образуя букву «О».Уплотнительное кольцо теряет свою герметизирующую способность, и жидкость поступает в верхний вход и выход воды и выводится из нижнего входа и выхода воды через корпус клапана.В то же время верхняя пластина клапана также синхронно перемещается вниз под действием штока гидропередачи до соприкосновения с уплотнительным седлом в корпусе клапана.О-образное уплотнительное кольцо сжимается, чтобы играть уплотнительную роль. В это время поток жидкости в верхнем входе и выходе воды останавливается, и гидравлический эффект устраняется. Время, с которого нижняя пластина клапана и верхняя пластина клапана одновременно перемещается вниз, уплотнительное кольцо в форме «О» теряет свой уплотняющий эффект до того момента, когда уплотнительное кольцо в форме «О» играет роль уплотнения, это время сброса давления.
Прокладка используется для обеспечения того, чтобы жидкость в гидравлической камере не вытекала, а прокладка используется для обеспечения того, чтобы жидкость в корпусе клапана не вытекала.Уплотнительное кольцо «О» на крышке седла гидравлической камеры используется для изоляции жидкости в гидравлической камере и корпусе клапана.Для регулировки времени сброса давления на гидравлической трубе установлен регулирующий клапан, а время сброса давления можно регулировать, регулируя скорость притока и оттока жидкости в верхней и нижней камерах гидравлической полости через регулирующий клапан.На гидравлическую трубу устанавливается фильтр для фильтрации примесей в жидкости для обеспечения чистоты в гидравлической полости.На гидравлической трубе установлен микрообратный клапан, с помощью которого можно дросселировать поток воды в верхнюю полость гидрокамеры.Действие клапана гибкое, а время закрытия регулируется (самое быстрое 15 с, самое медленное 348 с).Для сложных систем трубопроводной сети эффект устранения гидравлического удара является хорошим, и это полностью решает проблему длительного медленного закрытия двухступенчатого запорного клапана и обратного воздействия воды на насос.Проблема переноса.
3 Применение
Были спроектированы и изготовлены три типа предохранительных клапанов диаметром 80 мм, 150 мм и 300 мм с номинальным давлением 1,6 МПа, которые используются в трубопроводных системах водопроводной воды, металлургической охлаждающей циркуляционной воды и нефтехимической охлаждающей циркуляционной воды.После почти 1 года эксплуатации клапан стал гибким.Время закрытия регулируется.Для сложных систем трубопроводной сети эффект устранения гидравлического удара хороший, и проблемы длительного медленного закрытия двухступенчатого запорного клапана и обратного удара воды и обратного хода полностью решены.Это показывает, что конструкция клапана и метод проектирования производительности осуществимы, а выбор параметров является точным.
Клапан сброса давления гидравлического управления MINGHUNG установлен на байпасном трубопроводе со стороны выхода обратного клапана на магистральном трубопроводе.Используется вместе с обратным клапаном.Жидкость под давлением в трубопроводе используется для привода и автоматического управления, что полностью решает проблему традиционного двухступенчатого запорного клапана.Устранить проблему обратного вращения ротора насоса при сбросе давления гидроудара.Поскольку он имеет функцию регулируемого времени закрытия, он подходит для различных сложных трубопроводов для устранения гидравлического удара.Это новый тип клапана сброса давления с популяризацией и ценностью применения.
