Данное оборудование служит идеальным вспомогательным решением для автоматизированных линий по производству фанеры, многослойных плит, экологических плит, столярных плит и другой панельной продукции. Оборудование можно легко подключить к предшествующим и последующим процессам, таким как линии укладки, горячие прессы и устройства для обрезки кромок, образуя полностью автоматизированную линию по производству панелей.

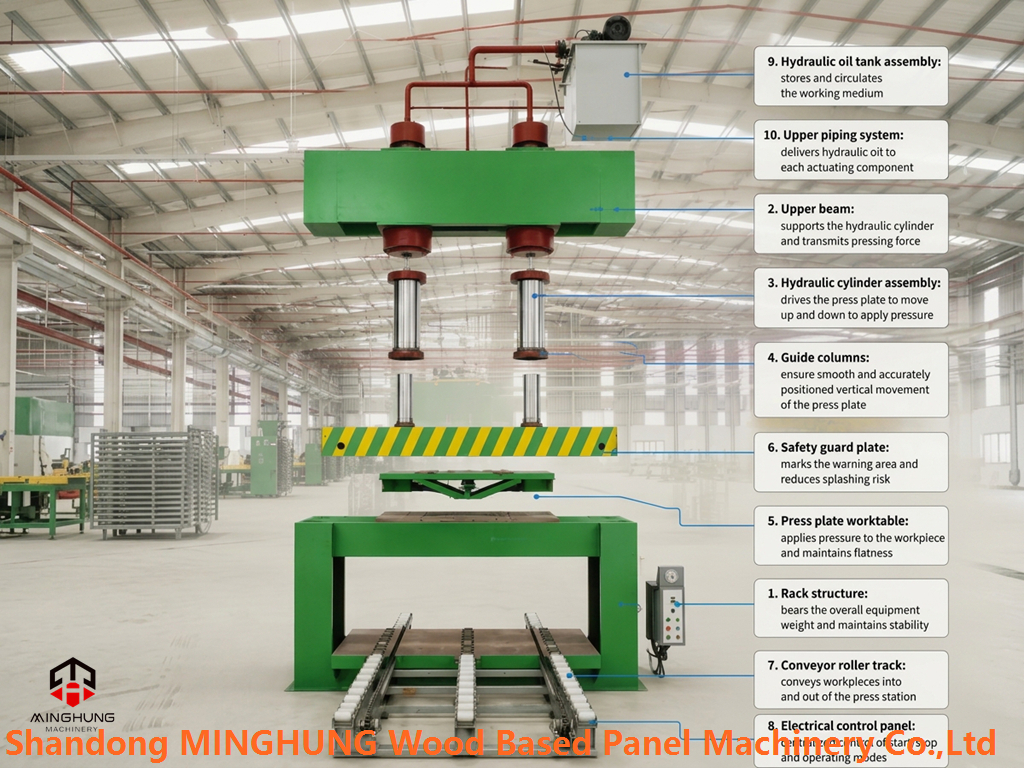

Этот холодный пресс для фанеры с автоматической подачей состоит из следующих основных модулей:
Модуль | Компоненты | Описание функции |
Основной блок рамы | Рама, верхняя балка, нижняя балка, подвижная плита, фиксированный рабочий стол | Выдерживает прижимающее усилие, обеспечивает жесткость и стабильность. |
Гидравлический блок | Главные цилиндры, вспомогательные цилиндры, гидравлический силовой агрегат (бак/насос/двигатель/группа клапанов) | Обеспечивает стабильную и контролируемую силу нажатия. |
Автоматический блок подачи | Подающий роликовый конвейер, устройства позиционирования и направляющие. | Автоматически подает заготовки картона в рабочую зону пресса |
Автоматический разгрузочный блок | Выводной роликовый конвейер, подъемный переходной стол | Автоматически передает прессованные доски на следующий процесс |
Система управления | Контроллер ПЛК, сенсорный экран HMI, фотоэлектрические датчики, энкодеры | Обеспечивает полный автоматический контроль процесса и мониторинг состояния |
Безопасность Защита | Световые завесы безопасности, кнопки аварийной остановки, звуковая и визуальная сигнализация, защитное ограждение. | Обеспечивает безопасность оборудования и операторов. |
Технические параметры (ссылка)
Параметр | Стандартная спецификация | Настраиваемый диапазон |
Номинальное давление | 100Т/150Т/200Т | 50Т - 500Т |
Эффективный размер стола | 1300*2500 мм | По индивидуальному заказу в соответствии с требованиями |
Максимальное расстояние открытия | 1000 мм | 800 мм - 1800 мм |
Конфигурация цилиндра | Φ140 мм * 2 шт. | Настраивается согласно требованиям |
Мощность двигателя | 11кВт | 4кВт - 22кВт |
Давление в системе | 21МПа | 21МПа - 25МПа |
Скорость подачи | 0-15 м/мин (регулируемый ЧРП) | Установить согласно требованиям |
Время цикла прессования | Прибл. 60-120 секунд/цикл | Зависит от процесса |
Источник питания | 380 В/50 Гц | 220 В/415 В/440 В по индивидуальному заказу |
Режим управления | ПЛК + сенсорный экран автоматического управления | Поддерживает ручное/полуавтоматическое/автоматическое переключение. |
Общий вес оборудования | Прибл. 5000–15 000 кг | Зависит от спецификации |
Подробности автоматической системы подачи
(1) Подающий роликовый конвейер: изготовлен из высокопрочных стальных роликов, поверхность которых обработана для предотвращения скольжения или покрыта слоем резины для обеспечения плавной и точной транспортировки заготовок. Ширина ролика соответствует ширине валика, а длина настраивается в соответствии с компоновкой производственной линии. Приводной двигатель оснащен преобразователем частоты для бесступенчатой регулировки скорости транспортировки, автоматически синхронизируемой с ритмом разгрузки предшествующей линии укладки.
(2) Устройство позиционирования подачи: пневматические или электрические упоры и боковые направляющие колеса установлены на входе в пресс для обеспечения точного центрирования заготовки при входе в пресс, предотвращения неравномерного прессования или обрезки доски из-за смещения.
(3) Выходной роликовый конвейер: после завершения прессования движущийся стол поднимается, и выходной конвейер автоматически начинает плавно выводить готовую доску. Скорость подачи регулируется независимо и может быть согласована с последующими горячими прессами или буферными столами.
(4) Подъемные переходные столы: Гидравлические или пневматические подъемные столы установлены как в передней, так и в задней части пресса, чтобы компенсировать разницу в высоте между поверхностью конвейера и рабочим столом пресса, обеспечивая плавный переход заготовок плиты и уменьшая удары и износ.

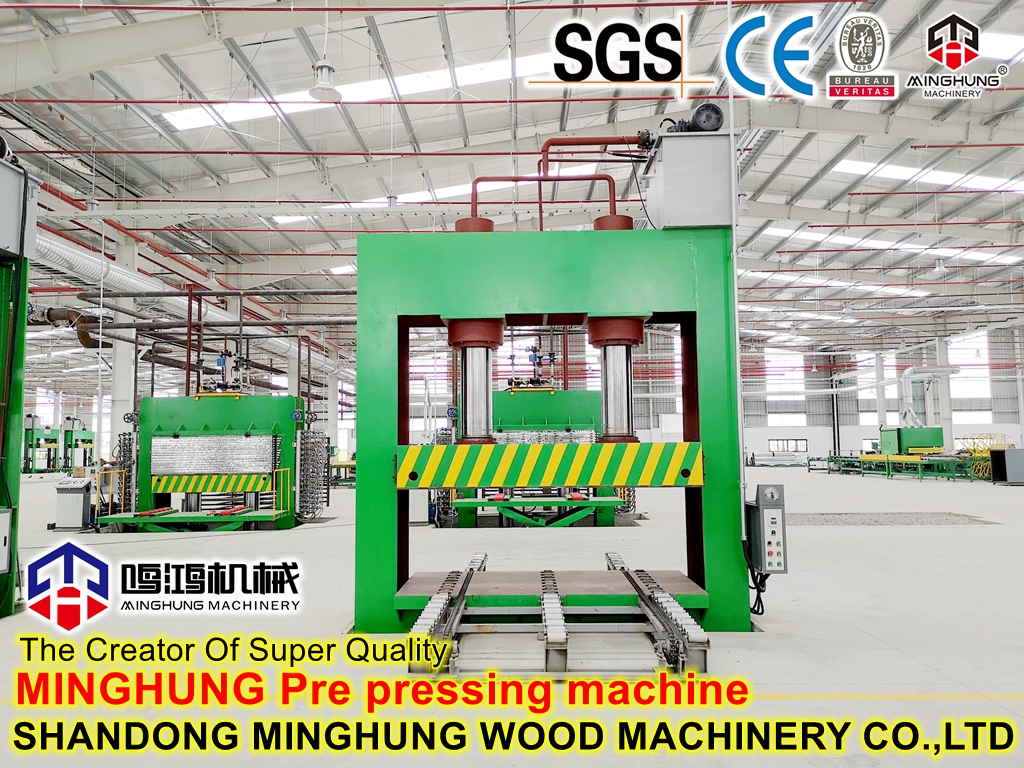

Мы являемся китайской фабрикой Shandong MINGHUNG Wood Based Panel Machinery Co., Ltd и производителем полных комплектов оборудования для обработки фанеры и оборудования для облицовки шпоном. Имея многолетний опыт производства, передовые технологии производства, опытных рабочих и профессиональных инженеров, мы можем предложить вам подходящее, хорошее и мощное оборудование.
Оборудование, которое мы производим, включает в себя очистительные машины, измельчительные машины, ротационные отрезные машины, сушильные машины, клеемесители, машины для укладки, машины для предварительного прессования, машины для горячего прессования, охлаждающие машины, машины для продольной и поперечной распиловки, шлифовальные машины, а также вспомогательное оборудование, такое как автоматические системы подачи и разгрузки и подъемные платформы.
